NAPOMENA
Ako postavka snage stoji na "-", vrh uređaja je podešen
na reduciranu dubinu zabijanja.
NAPOMENA
Ako postavka snage stoji na "-", a čavli se još uvijek
preduboko zabijaju, trebate eventualno upotrijebiti dulji
pričvrsni element.
7.4.2.1 Podešavanje standardne dubine zabijanja 10
Podesite snagu na "+".
7.4.2.2 Podešavanje reducirane dubine zabijanja 10
NAPOMENA
Ta postavka je primjerena za pričvršćivanje tankih limova
na mekanoj podlozi (primjerice svježem/ mladom betonu).
Podesite snagu na "-".
7.4.3 Montiranje vrha uređaja 11
hr
UPOZORENJE
Uvjerite se da uređaj nije napunjen. Utiskivanje vrha
uređaja rukom uređaj bi mogao biti spreman za uporabu.
1. Usmjerite vrh uređaja na prorez na uređaju.
2. Potisnite vrh uređaja u uređaj.
3. Držite vrh uređaja rukom i pritisnite ga iznad podloge
u uređaj dok ne uskoči u ležište.
7.5 Potporna noga
7.5.1 Montaža potoprne noge 12
1. Potiskujte potpornu nogu pod kutom od 90° u utor
na spremniku.
2. Okrenite potpornu nogu za 90° i zabravite je.
7.9 Smjernice o primjeni
NAPOMENA
Za detaljne informacije zahtijevajte od svoje tržišne organizacije Hilti priručnik o tehnici pričvršćivanja ili nacionalne
propise.

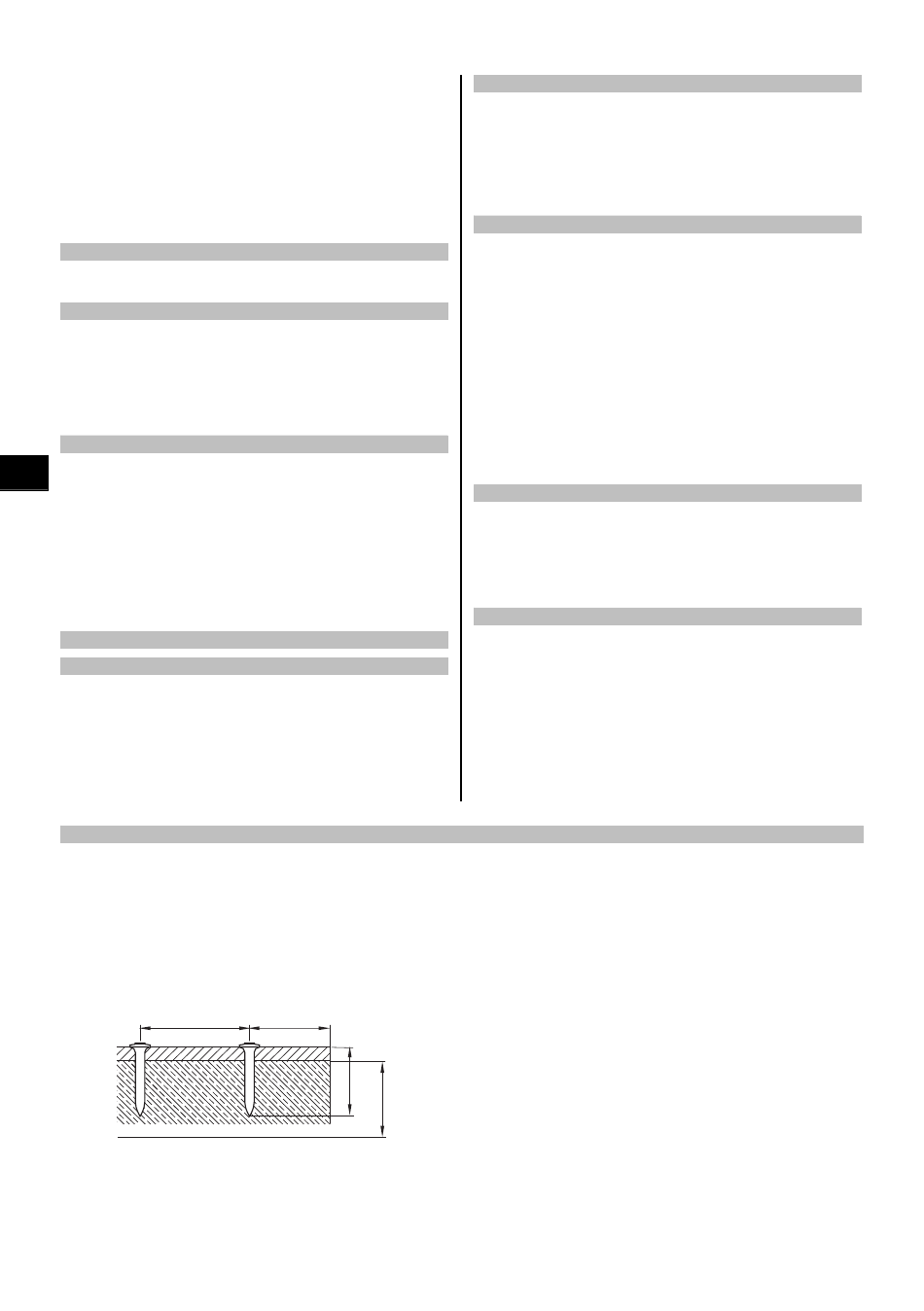

Beton
A = min. udaljenost ruba = 70 mm (2¾")
B = min. udaljenost osovine = 80 mm (3¹/₈")
C = min. debljina podloge= 100 mm (4")
B
Čelik
A = min. udaljenost ruba= 15 mm (⁵/₈")
114
A
ET C
7.5.2 Demontaža potporne noge 13
1. Pritiskom opružnog elementa odvojite potpornu
nogu.
2. Okrenite potpornu nogu za 90°.
3. Izvucite potpornu nogu pod kutom od 90° iz sprem-
nika.
7.6 Ispravljanje nepravilnog uporišta stapa 14
NAPOMENA
Nepravilno uporište stapa se može prepoznati po tome
da se vrh uređaja nakon nadizanja ne pomiče prema
naprijed u svoj početni položaj i da gumb za resetiranje
strši.
Pritiskom na gumb za resetiranje se uklanje nepravilno
stajanje stapa. Zatim se ponovno mogu izvoditi zabija-
nja. U izuzetnim slučajevima prvo zabijanje može nakon
pritiska na gumb za resetiranje biti prazno zabijanje (bez
pričvrsnog elementa).
Pritisnite gumb za resetiranje.
7.7 Uklanjanje zaglavljenja pričvrsnih elemenata 15
1. Demontirajte spremnik.
2. Izvadite vrh uređaja.
3. Utaknite vrh spremnika u bilo koju prihvatnu čahuru
4. Uklonite pričvrsni element izbijajući ga.
7.8 Pražnjenje uređaja
1. Otvorite poklopac pretinca za plinsku dozu.
2. Izvadite plinsku dozu pritiskanjem kopče na dozi.
3. Zatvorite pretinac za plinsku dozu.
4. Povucite potisnik čavala natrag dok ne uskoči u
ležište.
NAPOMENA Potisnik čavala mora uskočiti u ležište.
5. Uklonite pričvrsne elemente iz spremnika.
6. Odbravite potisnik čavala na spremniku i pustite ga
da polako klizi naprijed.
