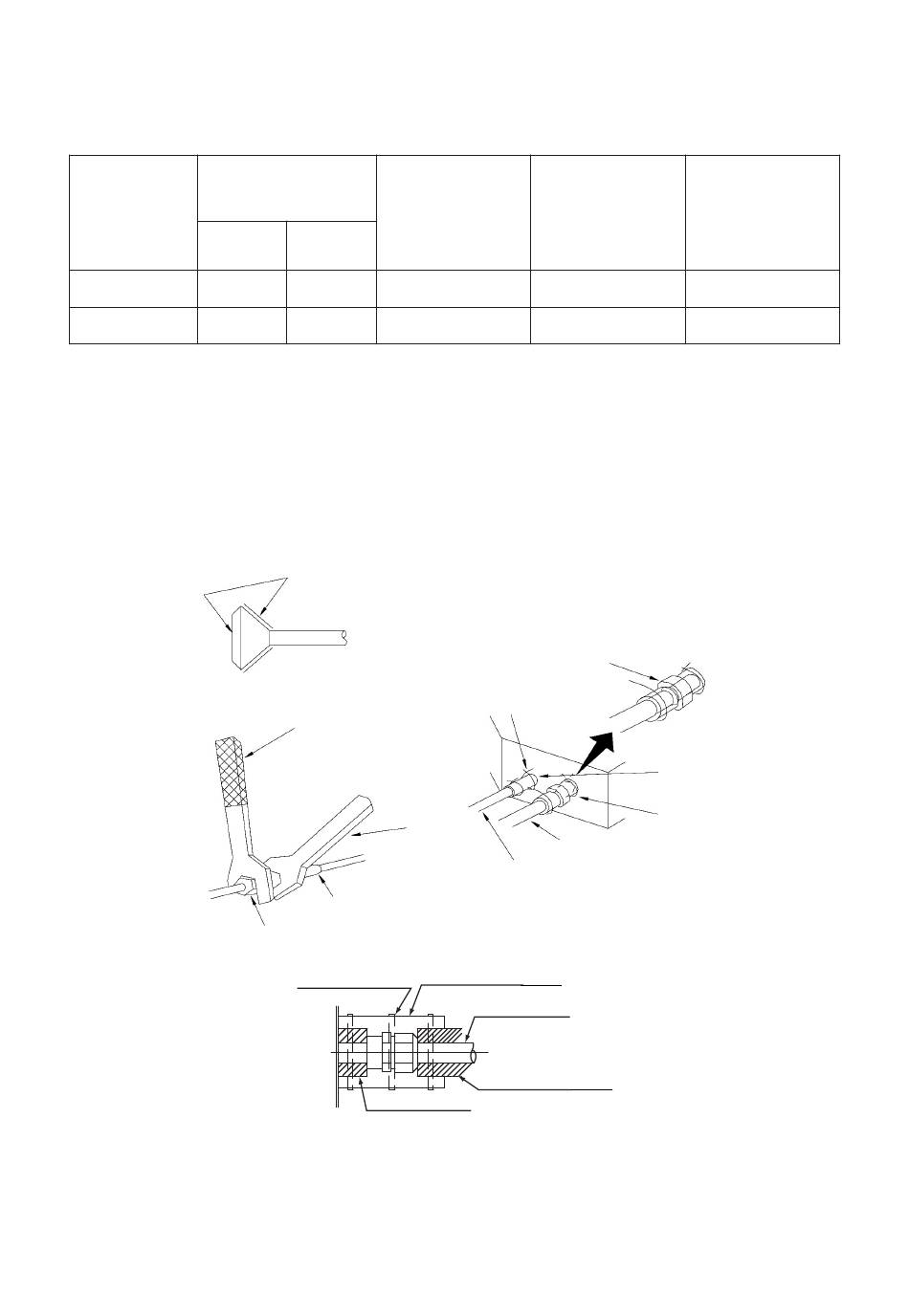

F. Collegare il tubo del refrigerante
• Scelta del tubo del refrigerante
Dimensioni del tubo
Modello \
Articolo
Tubo del
gas
AMD 385 5/8
AMD 386 3/4
Nota:
1. La lunghezza standard del tubo è di 5 m. Se la lunghezza (L) del tubo è inferiore o pari a 5 m, non vi è
alcuna necessità di aggiungere refrigerante. Se la lunghezza del tubo supera i 5 m, è necessario
aggiungere refrigerante. Nella tabella di cui sopra sono elencate le quantità di refrigerante da aggiungere
per modello, per ogni metro aggiuntivo di lunghezza del tubo.
2. Utilizzare tubi di spessore compreso fra 0,5-1,0 mm. La parete del tubo deve essere in grado di
sopportare una pressione pari a 6,0 MPa.
3. Maggiore è la lunghezza del tubo del refrigerante, inferiore sarà l'efficacia del raffreddamento e del
riscaldamento.
• Per collegare il tubo all'unità o rimuoverlo dall'unità, utilizzare sia una chiave inglese sia una chiave
torsiometrica, come illustrato nella fig. 3.
• Prima di collegare il tubo, spalmare sia l'interno sia l'esterno del dado svasato con olio motore freddo,
avvitare il tubo manualmente quindi serrare con una chiave.
• Fare riferimento alla tabella 1 per verificare la coppia di serraggio (un serraggio eccessivo potrebbe
danneggiare il dado e provocare perdite).
Lunghezza max del
tubo (m)
(pollici)
Tubo del
liquido
3/8
3/8
Spalmare olio motore
freddo qui
Chiave torsiometrica
Chiave
inglese
Interfaccia di cablaggio
Dado svasato
Isolamento per il tubo del refrigerante
Fascetta (in dotazione)
Lato unità
Materiale isolante
Differenza massima
dell'altezza tra
l'unità interna e
l'unità esterna (m)
30 20
50 30
Spugna media (in dotazione)
(avvolgere l'interfaccia di cablaggio
con materiale sigillante)
Fissaggi filettati (x4)
Tubo del gas
Tubo del liquido
Tubo del refrigerante
Isolamento per il tubo del refrigerante
146
Quantità di
refrigerante extra
da aggiungere (in
base alla lunghezza
extra del tubo)
20 g/m
20 g/m
Isolamento termico del tubo di
entrata del liquido (in dotazione)
(per tubo del liquido)
Isolamento termico del tubo di
raccolta del gas (in dotazione)
(per tubo del gas)
Fig. 3
