La référence "RHTEP..." defi nit l'ensemble de:
– a) Tête hydraulique "RHTEP...-S";
– b) Extrudeur réf. "OG ...";
– c) Calibre de contrôle réf. "CAL . ..";
– d) Coff ret métallique réf. "VAL R HTEP";
– e) Ebavureur 60° pour trous (seulement pour version RHTEP.SK).
L'ensemble RHTEP... peut être fourni en plusieurs modèles diff érents, répondant au diff érents exigences
d'emploi:
ENSEMBLE REF:
RHTEP
RHTEP.SK
RHTEPF
RHTEPE-12
RHTEPE-16
b
a
En cas de dysfonctionnement de l'appareil, merci de vous adresser à notre Agent Régional qui vous
conseillera et le cas échéant vous donnera les instructions nécessaires pour envoyer l'appareil à
notre Centre de Service le plus proche. Dans ce cas, joindre une copie du Certifi cat d'Essai livré par
Cembre avec l'appareil ou remplir et joindre le formulaire disponible dans la section "ASSISTANCE"
du site web Cembre.
6. REFERENCE "RHTEP..." (Voir Fig. 11)
a) TETE b) EXTRUDEUR
RHTEP-S n. 2 OG 13.2
RHTEPD-S n. 1 OG 13.2T
RHTEPF-S n. 2 OG 10.5
RHTEPE-S12 n. 2 OG13.2T
RHTEPE-S16 n. 2 OG 16.2T
7. ENVOI EN REVISION A Cembre
c) CALIBRE d) COFFRET
CAL 19.20
CAL 19.20
CAL 135.145 VAL RHTEP
CAL 22.23
CAL 22.23

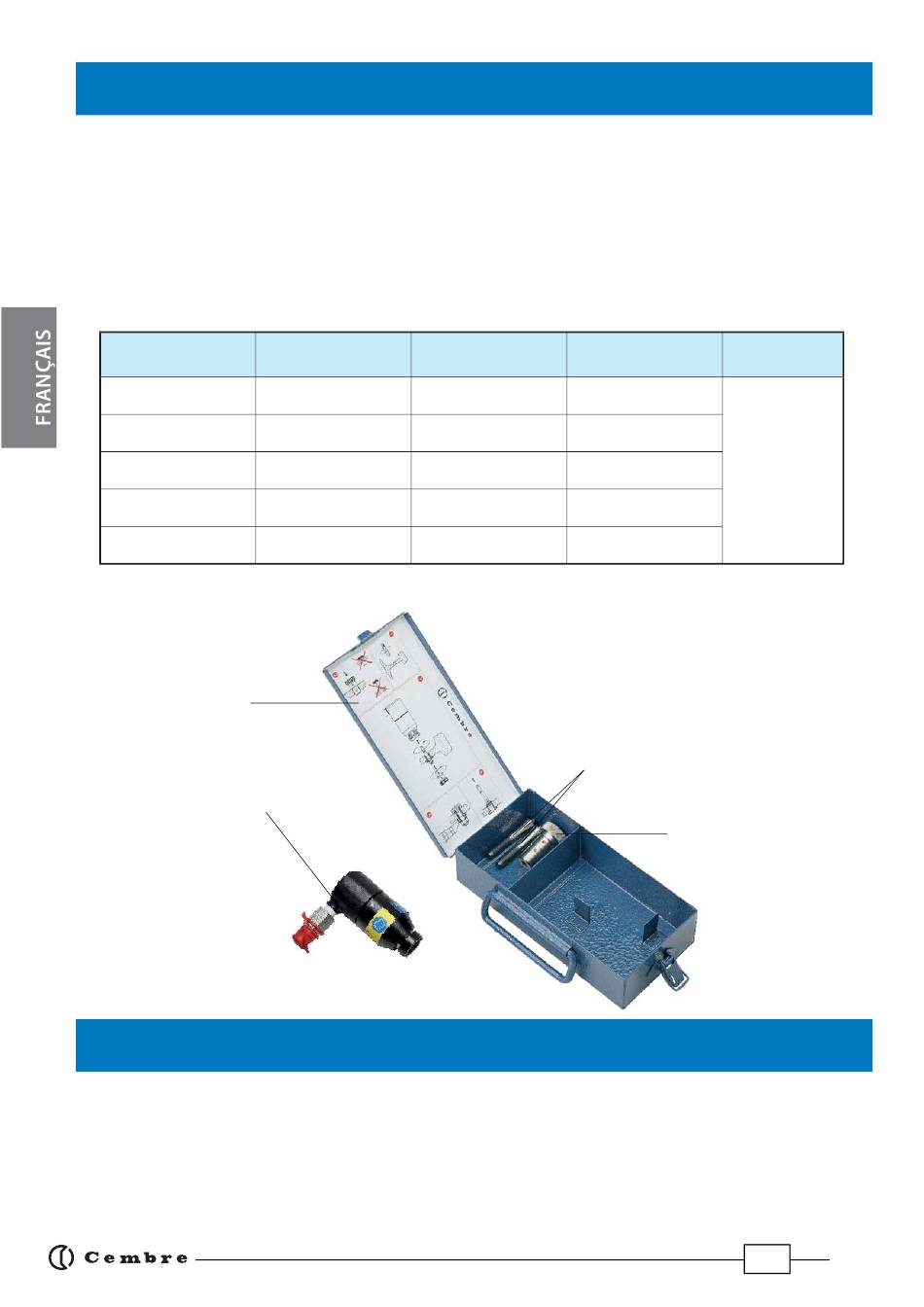

FIG. 11 SYSTEME RHTEP...
