5.2 Anschlussbele-
gung des WT 210 /
WT 210 BLE
12
Installationsvariante 2 (erhöhte Sicherheitsanforderungen)
• Eine Tür mit einem WT 210 / WT 210 BLE, elektrischer Öffnungseinrichtung,
innenliegendem Öffner-Taster und WTX 202.
Siehe Kapitel "5.4.2 Installationsvariante 2 (erhöhte Sicherheitsanforderun-
gen)" auf Seite 14.
HINWEIS
Gefahr eines Sach- oder Folgeschadens durch falsche Montage!
Durch eine falsche Montage kann es zu Schäden am WT 210 / WT 210 BLE
kommen.
• Ein Schalter/Taster wird zwischen IN+ und IN- angeschlossen.

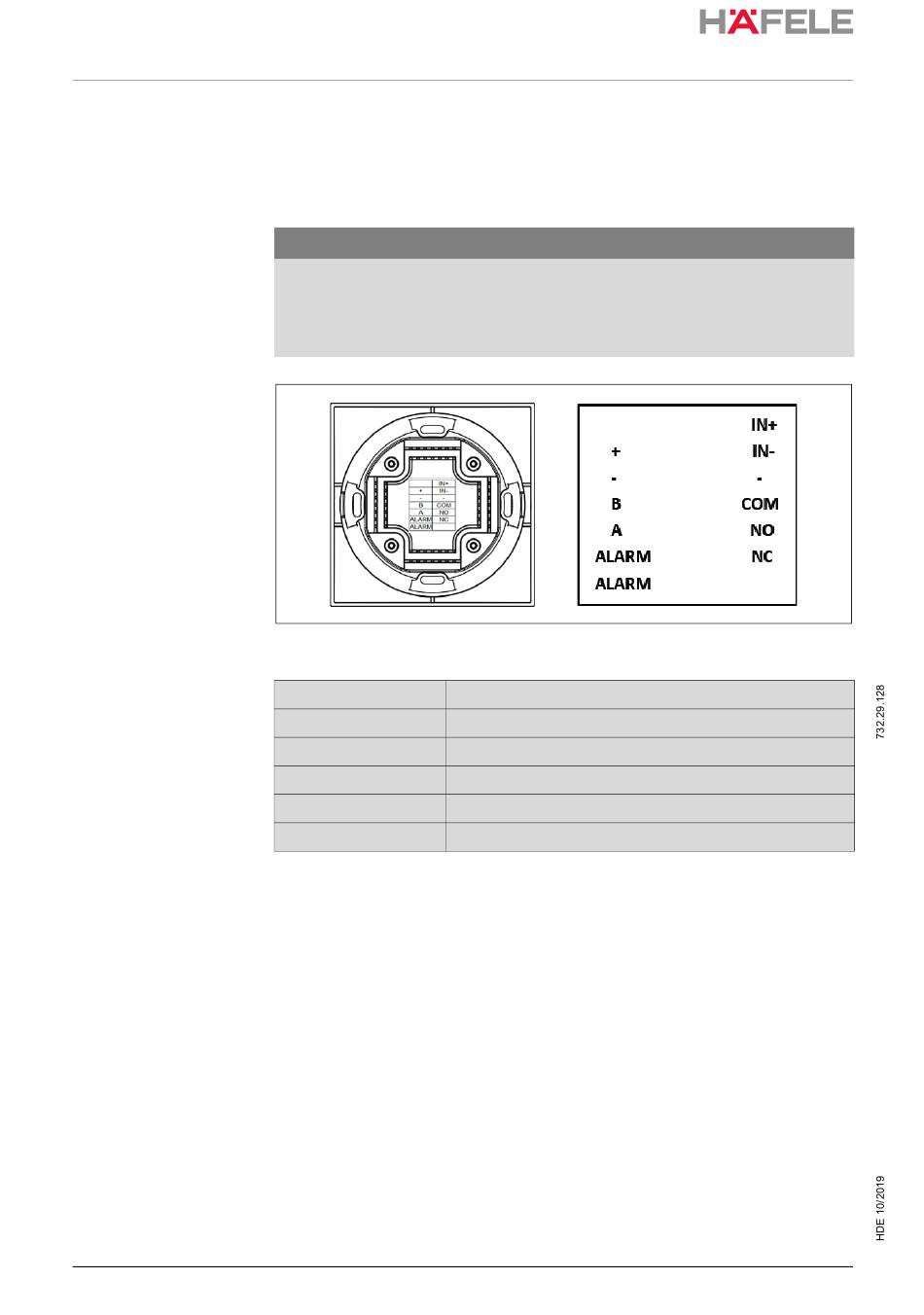

Abb. 3: Anschlussbelegung WT 210 / WT 210 BLE
Anschluss
+/-
A, B
ALARM
IN+, IN-
NC, NO, COM
Verwendung
Anschluss der Versorgungsspannung 12 – 24 V DC
Anschluss der RS 485
Alarmausgang, Schließer
Schaltereingang/Tastereingang
Relaisausgang, Wechsler
