IQ8Control M/µ

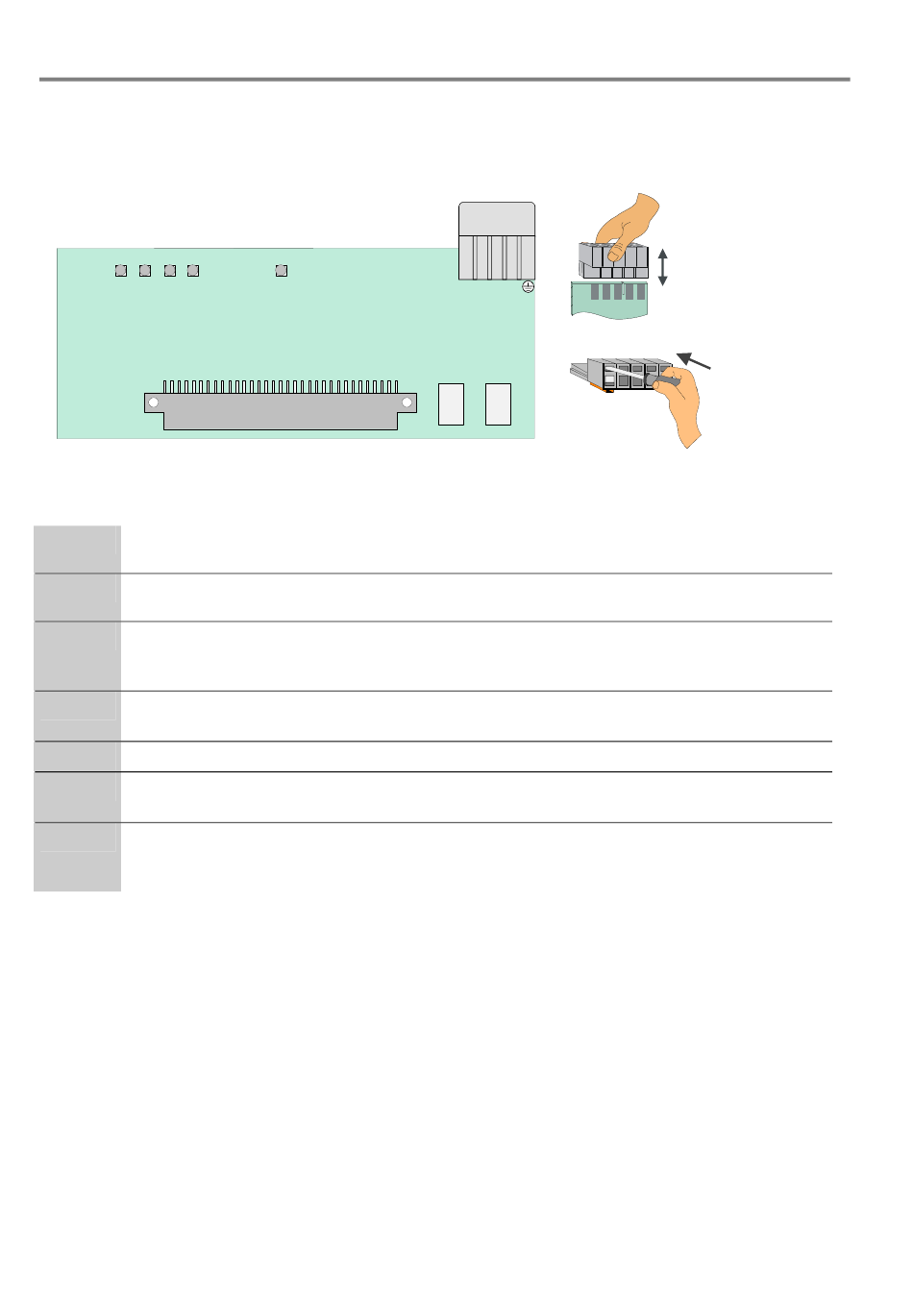

2.7 Micromodule esserbus
Ce micromodule permet de raccorder 1 bus rebouclé esserbus
Il gère la communication et fournit l'alimentation pour 1 bus.
LED1 LED3
LED2 LED4
X2
804382
Description des repères du micromodule esserbus
X1/2 Connecteur mâle 64 broches vers emplacement micromodule de la carte de base ou de la carte
d'extension
K1, K2 Relais pour interrogation bidirectionnelle du bus rebouclé
(K1 = A+,A- / K2 = B+, B-)
LED 1
rouge clignotante
allumée rouge fixe
LED 2
jaune clignotante
clignotement rapide
LED 3
allumée rouge fixe
LED 4
jaune clignotante
allumée jaune fixe
LED 5
rouge clignotant
allumée rouge fixe
®
Le câble esserbus -PLus est directement connecté sur le bornier du micromodule.
28
-PLus
®
LED5
®
⇒ Défaut alimentation +42 V ou communication avec
le processeur du tableau interrompue.
⇒ Micromodule en mode défaut UC (défaut tableau).
⇒ Programme processeur fonctionnant en mode normal.
⇒ Micromodule en mode test.
®
⇒ Mode esserbus
⇒ Reset module.
⇒ défaut module.
⇒ En mode normal, synchronisée avec la communication
sur le bus.
⇒ Court-circuit sur le bus.
®
-PLus.
B B A A
- + - +
K2 K1
-PLus
-PLus activé (boucle +42V).
Débrochable
