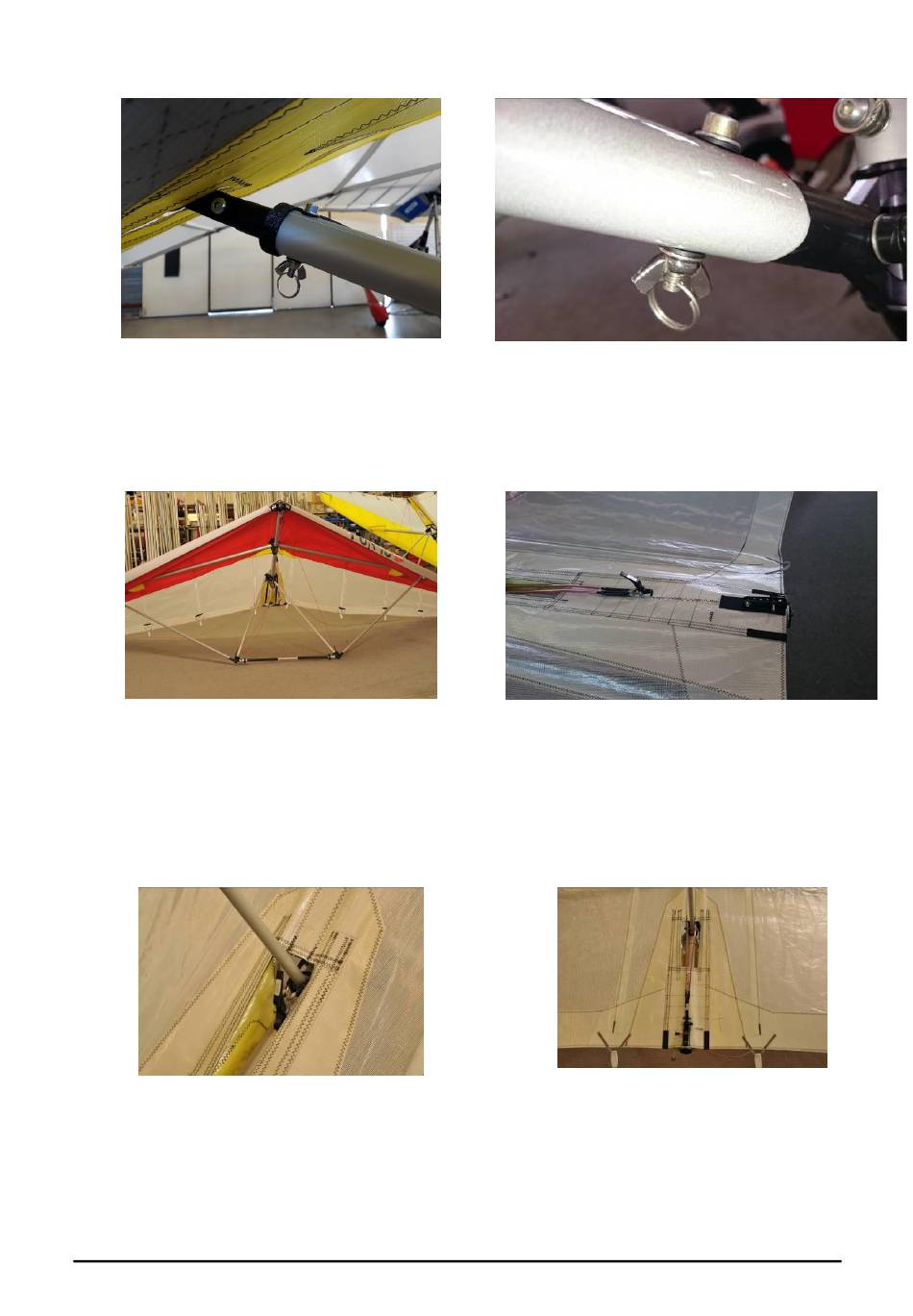

Figure 5-3
13. Ouvrir les 2 demi-ailes au maximum (Figure 5-5). Vérifier que les pièces de liaison transversales-
haubans ne bloquent pas dans les ouvertures de l'intrados de la voile.
Figure 5-5
14. Tirer la manette d'étarquage en arrière du pied de mât vers le bord de fuite, par l'ouverture pratiquée
dans l'extrados, en prenant soin de ne pas croiser les câbles (Figure 5-6).
15. Emboîter la tête de mât en nylon au sommet du mât, puis l'ensemble sur l'ergot fixé sur le dessus
de la quille, entre les deux câbles d'étarquage (Figure 5-7).
16. Exercer une traction sur la manette d'étarquage pour l'accrocher sur la vis du rail d'étarquage en
bout de quille (Figure 5-8).
Figure 5-7
17. Basculer l'aile sur son nez.
18. Glisser les lattes d'extrados en forme avec précaution dans leurs fourreaux, et mettre la voile en
tension en rabattant le levier des tendeurs « Easyfit » (les lattes dotées d'embouts de couleur rouge
du côté Gauche, celles dotées d'embouts de couleur Grise du côté Droit).
GDMUiF16 SP-1F
Version 0030
Figure 5-4
Figure 5-6
Figure 5-8
10
