COUVERCLE DE REFOULEMENT.
• Fermer les vannes d'aspiration et de refoulement.
ATTENTION! Le liquide peut se répandre en enlevant le couvercle de refoulement et le diffuseur.
• Enlever l'anneau de fixation (15).
• Vérifier que le joint torique (80A) est en bon état.
• Faire attention en montant le joint torique qu'il ne se place pas en position inversée.
• Une fois le couvercle de refoulement (01A) monté, placer l'anneau de fixation et serrer.
ROUE.
Enlever le couvercle refoulement tel qu'indiqué au point précédent.
• Enlever le diffuseur (16). Il se peut qu'en enlevant le couvercle de refoulement (01A), le diffuseur sorte en même temps.
• Enlever la roue (02). Utiliser s'il le faut un extracteur au travers des trous taraudés de la roue.
• Pour monter la roue (02), la faire glisser sur l'arbre (05) en s'assurant que la clavette (61) est montée.
GARNITURE MECANIQUE.
Démontage de la garniture mécanique.
Suivre au préalable les instructions données ci-dessus.
• Enlever les vis (50A) et le protecteur (47A).
• Enlever les vis (52B) et extraire le corps d'aspiration (01).
• La partie fixe de la garniture (08) reste dans le corps d'aspiration (01).
• La partie rotative de la garniture est libre sur l'arbre (05). L'enlever en la glissant sur l'arbre.
• Vérifier que les surfaces d'obturation et les joints toriques de la garniture (08) ne sont pas endommagés.
Montage de la garniture mécanique.
• La partie fixe de la garniture mécanique doit être installée en premier (08A) à l'endroit prévu dans le corps d'aspiration (01).
• Faire glisser la partie rotative de la garniture mécanique (08) sur l'arbre.
• Monter le corps d'aspiration (01) en le fixant avec les vis (52B) et les rondelles (53A).
• Vérifier que la mesure de montage A correspond au tableau 8.2. Si la mesure était incorrecte, desserrer les goujons (55) et
situer l'arbre à la cote A en serrant les goujons (55).
ATTENTION! Pour installer la nouvelle garniture, monter les pièces et les
joints avec de l'eau savonneuse afin de faciliter le glissement sur l'arbre de la
partie fixe ainsi que de la partie rotative.
8. Dépose et montage Aspir 8.2

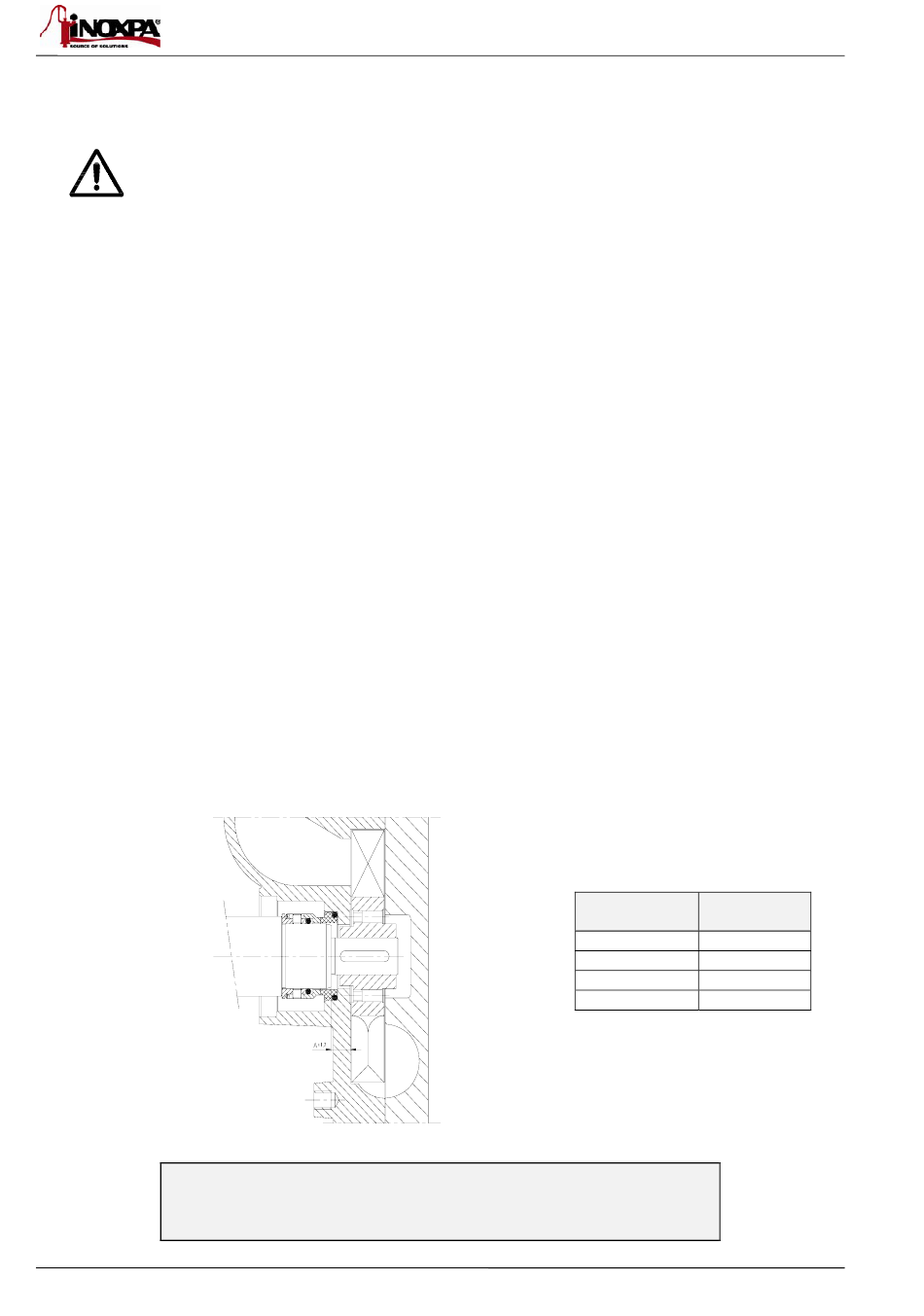

Figure 8.1: garniture mécanique
Tableau 8.2: cote de montage garniture
±0,2
diamètre
A
garniture
A- 50
A - 80
11.5
A - 150
A - 200
[mm]
8
8
10
ED. 2011/07
