Interrupteur automatique.
Afin de pouvoir travailler sur la pompe sans danger, un interrupteur automatique devra être installé le plus près possible de la
pompe. Il est également conseillé de poser un interrupteur de prise de terre.
Le matériel de manœuvre doit répondre aux exigences des réglementations en vigueur, tel que le stipule
la norme de sécurité électrique EN 60204-1.
Protection du moteur contre la surcharge.
Pour protéger le moteur des surcharges et des courts-circuits, l'utilisation de relais thermiques ou magnétiques est
recommandée. Ils doivent être réglés aux valeurs de l'intensité nominale maximum indiquées sur la plaque des caractéristiques
du moteur.
Branchement.
Avant de brancher le moteur au réseau, consultez le manuel d'instructions du fournisseur.
Pour les moteurs monophasés, utilisez des moteurs avec un couple de démarrage renforcé.
Vérifiez que le couple de démarrage est suffisamment élevé pour les moteurs contrôlés par un variateur de fréquence et que la
réfrigération du moteur convient aux vitesses faibles. Installez si nécessaire un ventilateur indépendant.
L'équipement électrique, les bornes et les composants des systèmes de contrôle peuvent encore
transporter du courant lorsqu'ils sont débranchés. Leur contact peut entraîner un risque pour la
sécurité du personnel ou irrémédiablement endommager le matériel.
SENS DE ROTATION.
La rotation s'effectue dans le sens horaire en regardant la pompe depuis la partie arrière du moteur.
Vérifier que la pompe tourne dans la direction indiquée sur la plaque. En cas de fonctionnement dans
l'autre sens, ses prestations hydrauliques seraient inférieures.

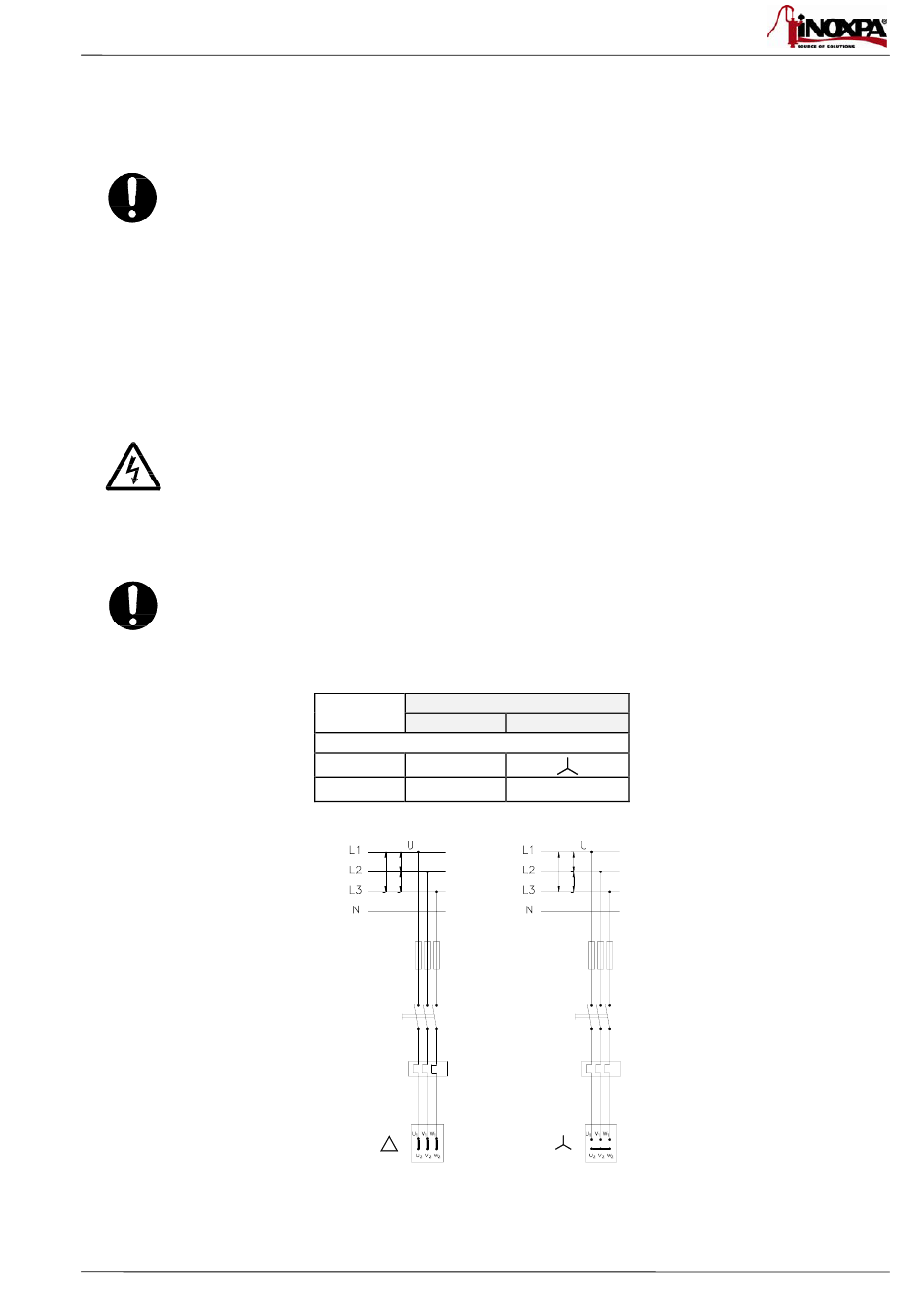

Schéma de branchement.
ED. 2011/07
Branchement U=...
3x220
moteur
Δ
220/380
-
380
Figure 4.2: branchement électrique
3x380
Δ
4. Installation Aspir 4.3
