Illustration 15-A
Illustration 15-D

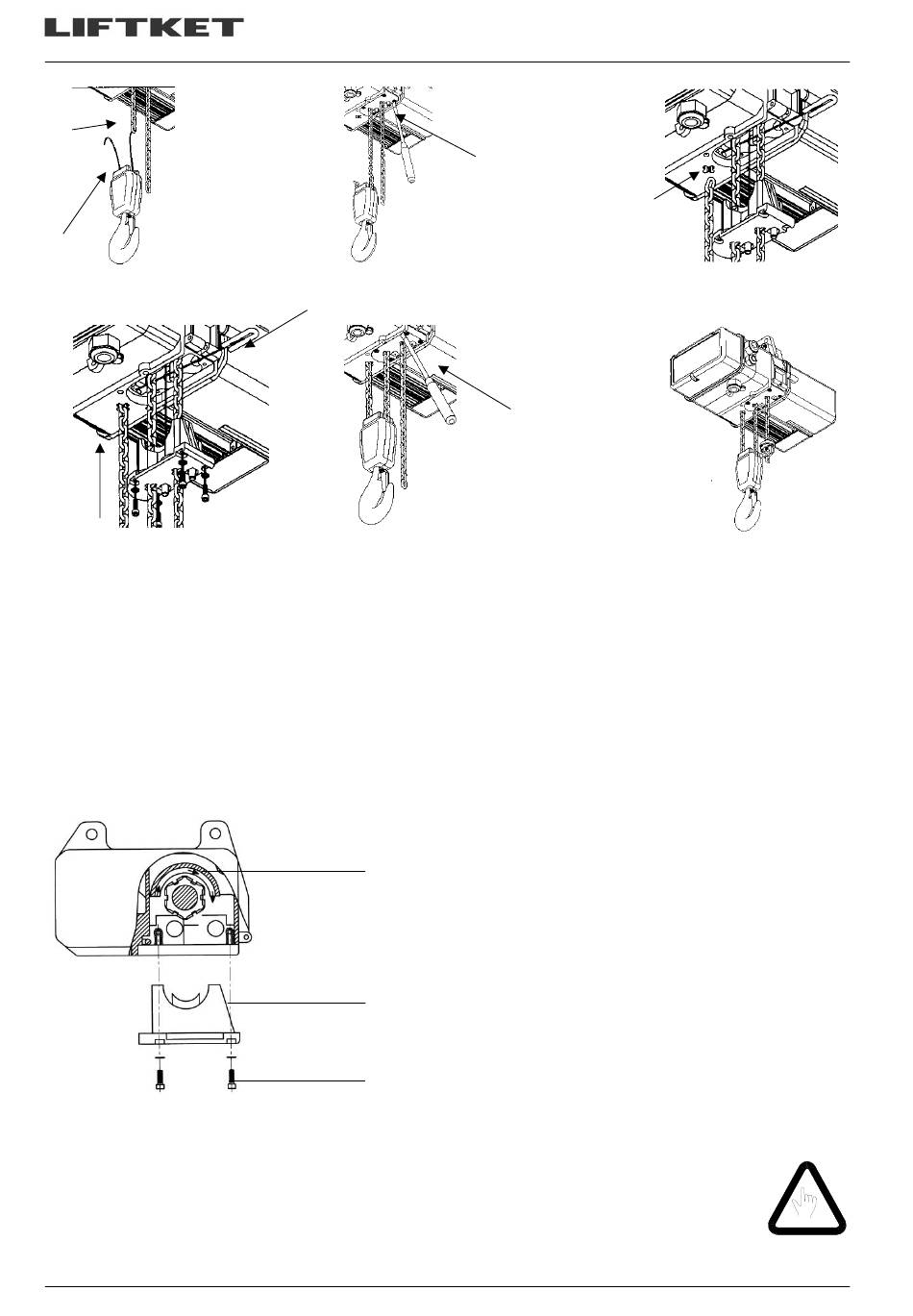

Illustration 15.: Pose de la chaîne de levage pour les modèles à deux brins
3.1.8 Remplacement de la chaîne de levage
Lors du remplacement de la chaîne de levage il faut également changer le guide-chaîne et le serre-chaîne.
1. Faire sortir la chaîne usagée.
2. Desserrer les vis (1)
3. Retirer le guide-chaîne (2)
4. Chasser le serre-chaîne (3) en appuyant avec un tournevis
5. Remettez en place le nouveau serre-chaîne en le tournant au-dessus de la noix de la chaîne
6. Introduire le guide-chaîne et visser à fond.
7. Poser la nouvelle chaîne comme indiqué précédemment pour les modèles à un ou à deux brins.
Illustration 16: Remplacement de la chaîne de levage
Attention!
Quand on monte ou on démonte le guide chaine, dans le cas des dimensions de chaine 9×27 et
11,3×31 il faut toujours viser les vis de fixation du guide chaine en les encollant avec de la pate de
fixation. Toutes les pièces doivent être propres sans huile et graisse. Voir les pates de fixation re-
commandées au point11.5.
16
Illustration 15-B
Illustration 15-E
Serre-chaîne
Guide-chaîne
Vis de fixation
fente en
forme de croix
Illustration 15-C
Illustration 15-F
