Technische Beschreibung
3

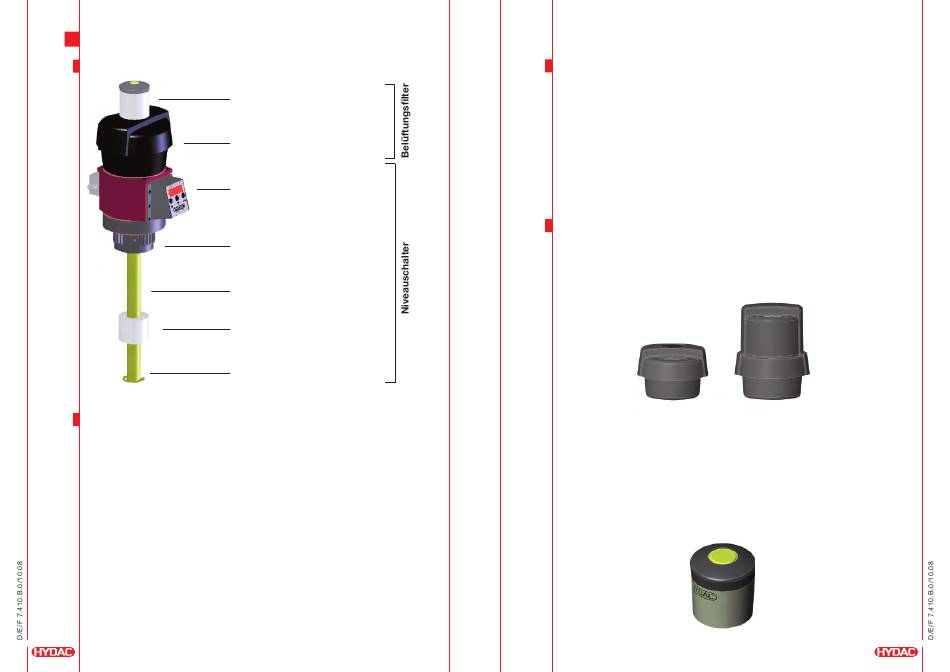

3.1 Geräteaufbau
3.2 Ölstandsüberwachung
Messwerterfassung mittels Schwimmerprinzip. Für einfache Überwachungs-
funktionen (z. B. Pumpenschutz, bzw. Tankinhaltsüberwachung) ist die
Niveauüberwachung mit zwei bistabilen Schaltkontakten, die alternativ durch
Drehung um 180° als Öffner oder Schließer wirken, ausgerüstet.
Eine Rasterung von 10 mm ermöglicht eine einfache, auf die Anforderungen
der Anlage abgestimmte Einstellung der Schaltpunkte, welche auch auf
speziellen Kundenwunsch mittels 3 LED's (grün, gelb, rot) angezeigt
werden kann.
Zur Regelung von Anlagen kann der aktuelle Ölstand je nach Gerätetyp auch
als analoges Steuersignal (4 - 20 mA) ausgegeben werden.
Die Ölstandsüberwachung ist bei Medien, die bei Betrieb keine Ablagerungen
auf dem Kontaktrohr bilden, wartungsfrei.
Für aggressive Medien sind das Kontaktrohr und der Schwimmer in Edelstahl
optional lieferbar.
8
Verschmutzungsanzeige „UBM"
(optional)
Filter
Temperaturanzeige
(optional)
Grobfi lter im Tankfl ansch
integriert
Ölstandsüberwachung
Schwimmer
Temperaturüberwachung
3.3 Öltemperaturüberwachung
Der dafür notwendige Thermokontakt ist am Ende der Kontaktleiste angebracht
und überwacht somit die Öltemperatur im unteren Bereich des Tankes.
Der Öffner reagiert bei 70 °C und dient zur Notabschaltung.
Sollen mit der Temperaturüberwachung Schaltfunktionen ausgeführt werden,
wie z. B. die Steuerung eines Ölkühlers, können optional je nach Ausführung
bis zu 2 PNP-Schaltausgänge hysteresefrei von 0 - 100 °C programmiert oder
ein analoges Steuersignal (4 - 20 mA) ausgegeben werden.
3.4 Tankbelüftungsfi lter
Der TankConditioner ® TC wird mit einem Belüftungsfi lter BF 7 oder BF 72
geliefert. Das Belüftungsfi lter ist so ausgebildet, dass ein Ein- / Nachfüllen der
Hydraulikfl üssigkeit über das Filtergehäuse unmöglich ist (auf speziellen
Kundenwunsch als Option: Version mit Befüllöffnung = Ergänzende Angabe: FABF).
BF 7
®
Der TankConditioner TC kann ohne Anschlussmöglichkeit einer
Verschmutzungsanzeige oder mit einer optisch-analogen
Verschmutzungsanzeige versehen werden.
Wir empfehlen zur Erhöhung der Wartungsfreundlichkeit, das Belüftungsfi lter
mit der gut sichtbaren Verschmutzungsanzeige vom Typ UBM inklusive
Memoryfunktion auszurüsten. Mit der gelben Rückstelltaste wird die Anzeige
nach dem Elementwechsel manuell zurückgesetzt.
Anzeigetyp „UBM"
BF 72
9
