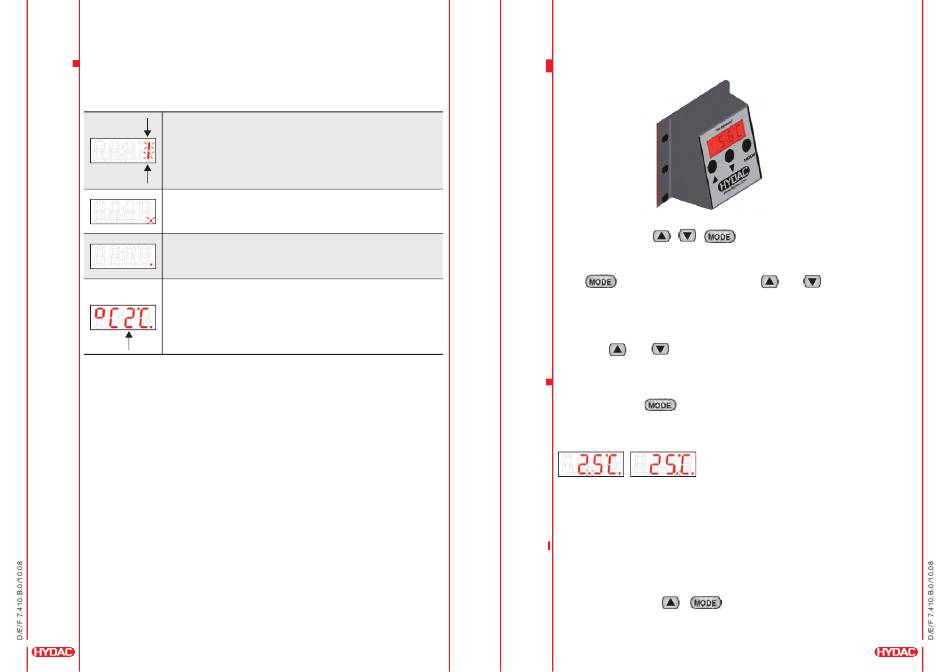

5.1.2 Statusanzeigen des Gerätes
Die Statusanzeigen leuchten während des normalen Betriebs zusätzlich zur
Temperaturanzeige auf.
Die zwei rechten LED-Segmente blinken bei Erreichen der
Ausgang 1
dem entsprechenden Ausgang zugeordneten Schalt-
temperatur, unabhängig davon, ob der Ausgang als
ÖFFNER oder SCHLIESSER eingestellt wurde.
(Nur bei Temperaturanzeige mit
Schaltausgängen = TC...D 1.x /-S12...).
Ausgang 2
Während des normalen Betriebs blinkt der untere rechte
Punkt. Dieser dient als Bereitschaftsanzeige bzw. er zeigt
an, dass das Gerät normal funktioniert.
Befi ndet man sich im Einstell- oder Kalibriermenü,
so leuchtet der untere rechte Punkt solange ununterbrochen,
bis man das Bedienmenü wieder verlässt.
Befi ndet man sich im Einstell- oder Kalibriermenü, so zeigt
das Display an der dritten Stelle die Ausführung der
Temperaturanzeige an.
Dabei bedeuten:
2 = 2 Schaltausgänge
A = 1 Analogausgang 4 - 20 mA
20

5.2 Allgemeine Bedienhinweise

Über die drei Tasten + + werden u. a. die Schaltpunkte
eingestellt bzw. geändert.
Dazu werden die einzelnen Menüpunkte durch gleichzeitiges Drücken der
Taste und zusätzlich einer der Tasten
Während des Blätterns durch die Menüs wird im Display der aktuelle
Menüname angezeigt.
Das Verändern der Werte im jeweiligen Menüpunkt geschieht durch Drücken
der Tasten oder .
5.2.1 Umstellung von Zehner- auf Einerstelle
Wird nun die Taste alleine gedrückt, schaltet sich die aktive Stelle im
Display um (Zehnerstelle auf Einerstelle und umgekehrt). Diese Möglichkeit
wurde vorgesehen, um die Eingabe der Parameter zu erleichtern. Die aktive
Stelle wird durch einen blinkenden Punkt gekennzeichnet.
Zehnerstelle Einerstelle
Wird über das Ende des Menüs (nach oben oder nach unten) hinausgeblättert,
springt die Temperaturanzeige wieder in den normalen Betriebsmodus.
Rückkehr zum Betriebsmodus
Wird 15 Sekunden keine Taste gedrückt und / oder ein Parameter verändert,
wird das Menü automatisch verlassen und die Temperaturanzeige wieder in
den normalen Betriebsmodus geschaltet. Um wieder in das Menü zu gelangen,
sind wieder die Tasten + zu drücken.
Nach dem Verlassen des Menüs sind alle neuen Parameter automatisch und
dauerhaft abgespeichert.
oder angewählt.
