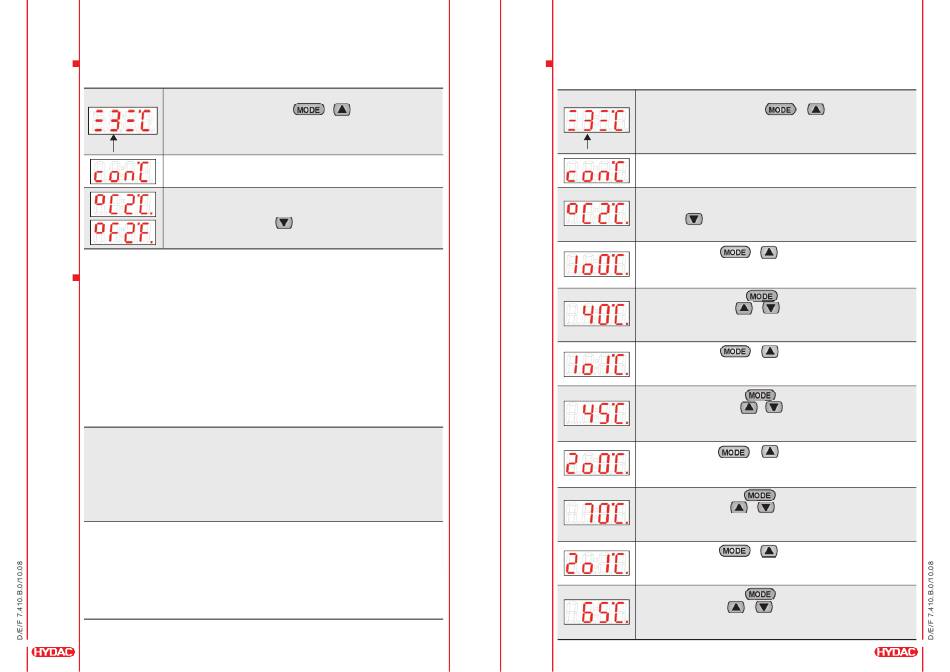

5.2.2 Changer l'unité d'affi chage (Version /-S12 et /-S44)
avec surveillance de la température du type "D"
Débloquer le verrouillage des touches
Presser SIMULATNEMANT
3 traits horizontaux apparaissent à la première et troisième
place, alors qu'un compte à rebours de 9 à 0 s'effectue
à la deuxième place.
L'affi chage suivant apparaît alors.
Les touches peuvent être relâchées.
Pour l'affi chage visible, on peut passer
de degrés Celsius à degrés Fahrenheit ou inversement en
appuyant sur la touche
5.2.3 Réglage de la fonction et de l'hystérésis de commutation (seulement
pour thermomètres avec sorties de commutation = TC...D 1.x /-S12-....)
DEUX menus paramètres sont affectés à chaque sortie de commutation. Pour
la première sortie de commutation, ce sont p. ex. les menus 1o0 et 1o1.
Ici 1o0 désigne le point de déclenchement (RESET) de la sortie 1 et 1o1 le point
d'enclenchement (SET) de la sortie 1.
Grâce à la saisie séparée des deux paramètres, il est possible de paramétrer
une hystérésis de commutation presque aussi élevée que souhaité pour la
sortie de commutation correspondante. Il est en outre possible en inversant les
valeurs du point d'enclenchement (SET) et du point de déclenchement
(RESET) de régler la fonction de commutation de la sortie de fermant
à ouvrant.
Example 1 :
Pour 1o0 (RESET), la valeur 40 est réglée.
Pour 1o1 (SET) la valeur 45 est réglée.
Résultat :
La sortie 1 ferme avec une température augmentant à 45 °C
et ouvre seulement lorsque la tempèrature est retombée 40 °C.
Fonction de commutation : Fermant pour température croissante!
Example 2 :
Pour 1o0 (RESET) la valeur 45 est réglée.
Pour 1o1 (SET) la valeur 40 est réglée.
Résultat :
La sortie 1 avec une température s'ouvre avec une température augmentant
à 45 °C et se ferme à nouveau lorsque la température a diminué à 40 °C.
Fonction de commutation : ouvrant pour température croissante!
74
+
et maintenir.
g
.
5.2.4 Modifi cation de l'unité d'affi chage et réglage des points
de commutation (= TC...D 1.x /-S12... - example)
Débloquer le verrouillage des touches
Presser SIMULTANEMENT
3 traits horizontaux apparaissent à la 1ière et 3ème place,
avec un compte à rebours de 9 à 0 à la deuxième place.
L'affi chage suivant apparaît alors.
Les touches peuvent être relâchées.
Pour l'affi chage visible, on peut passer de degrés Celsius
à degrés Fahrenheit ou inversement en appuyant sur
la touche
.
Par pression sur
reglage pour le point de déclenchement de la 1ière sortie
(RESET).
Après relachement de
à l'aide des touches
Remarque : passage de l'unité à la décimale, voir point 5.2.1!
(dans l'example : 40 °C).
Par pression sur
reglage pour le point d'enclenchement de la 1ière sortie
(SET).
Après relâchement de
à l'aide des touches
Remarque : passage de l'unité à la décimale, voir point 5.2.1!
(dans l'example : 45 °C – ascendant fermant).
Par pression sur
réglage pour le point de déclenchement de la 2ème sortie
(RESET).
Après relâchement de
à l'aide des touhes
Remarque : passage de l'unité à la décimale, voir point 5.2.1!
(dans l'example : 70 °C).
Par pression sur
réglage pour le point d'enclenchement de la 2ème sortie
(SET).
Après relâchement de
l'aide des touches
Remarque : passage de l'unité à la décimale, voir point 5.2.1!
(dans l'example : 65 °C – ascendant ouvrant).
+
et maintenir.
1iè
+
on arrive au menu de
on peut modifi er la valeur
+
.
+
on arrive au menu de
on peut modifi er la valeur
+
.
+
on arrive au menu de
on peut modifi er la valeur
+
.
d
+
on arrive au menu de
on peut modifi er la valeur à
+
.
d
75
