Anleitung
D
Nur stromlose Geräte und Leitungen prüfen.
Kontrolle oben links im Gerät warnt durch Aufleuchten, wenn
einpolig spannungsführende Leitungen berührt werden
(70-500 V). Fingerkontakt ist dabei der Testboy-Aufhängebügel
auf der Rückseite des Gerätes.

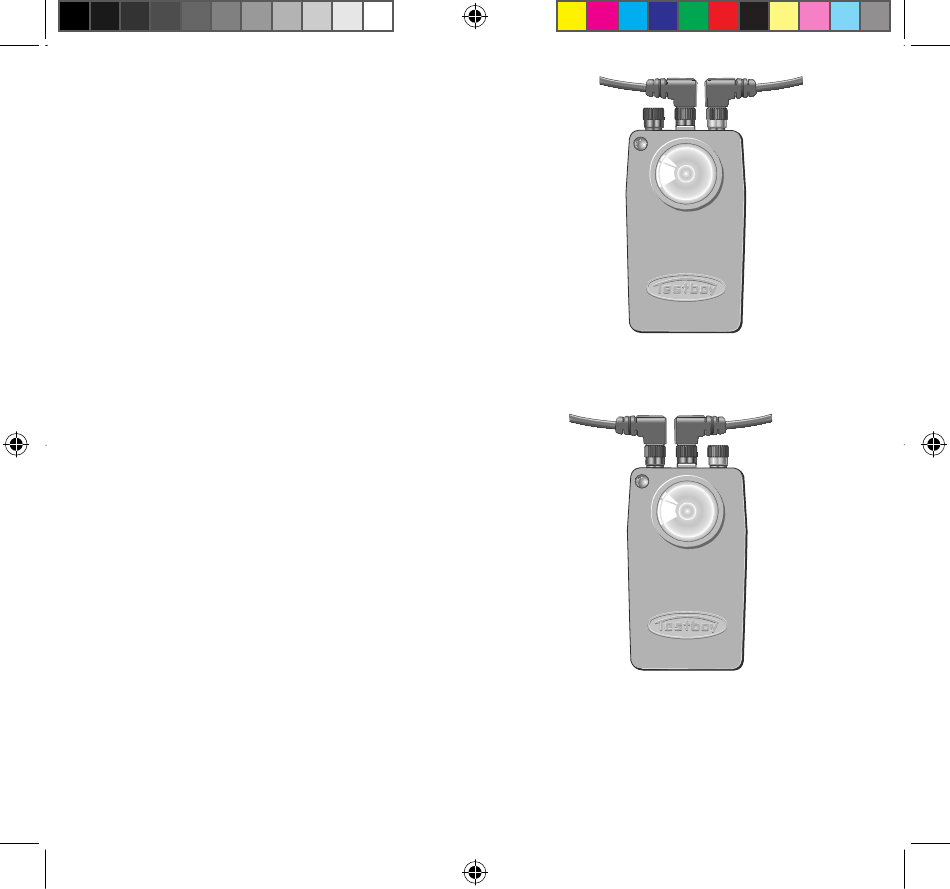

Durchgangsprüfungen mit Glühlampe
Mittlere und rechte Polklemme benutzen. Prüfbereich je nach
Glühlampe 0-100 Ohm.
Übergangswiderstände können durch Helligkeitsvergleich
getestet werden. Beim Prüfen wird der Lampenschalter
wechselweise ein- und ausgeschaltet.
Durchgangsprüfung mit Summer
Mittlere und linke Polklemme. Prüfbereich 0-250 Ohm.
Gleichzeitiges Prüfen mit Summer und Benutzen des Test-
boys als Arbeitsleuchte wird durch die getrennte Anordnung
der Buchsen ermöglicht.
Glühlampenwechsel
Reflektor vorher abziehen.
Technische Daten
Verwendbare Glühlampen:
Prüfbereich:
Gewicht:
Maße:
Stromversorgung:
Anwendungsbereich
Das Gerät ist nur für die in der Bedienungsanleitung beschrie-
benen Anwendungen bestimmt.
Eine andere Verwendung ist unzulässig und kann zu Unfällen
oder Zerstörung des Gerätes führen. Diese Anwendungen füh-
ren zu einem sofortigen Erlöschen jeglicher Garantie- und Ge-
währleistungsansprüche des Bedieners gegenüber dem
Hersteller.
BA_Durchgangspruefer.indd 3
3,5 V/0,2 A serienmäßig,
0-30 Ohm, 3,8 V/0,07 A
0-100 Ohm, 3,5 V/0,3 A
Prüfbereich 0-20 Ohm
(sehr helles Licht)
90 g
135 x 75 x 35 mm
4,5 V Blockbatterie
26
2
Durchgangsprüfungen mit Glühlampe
