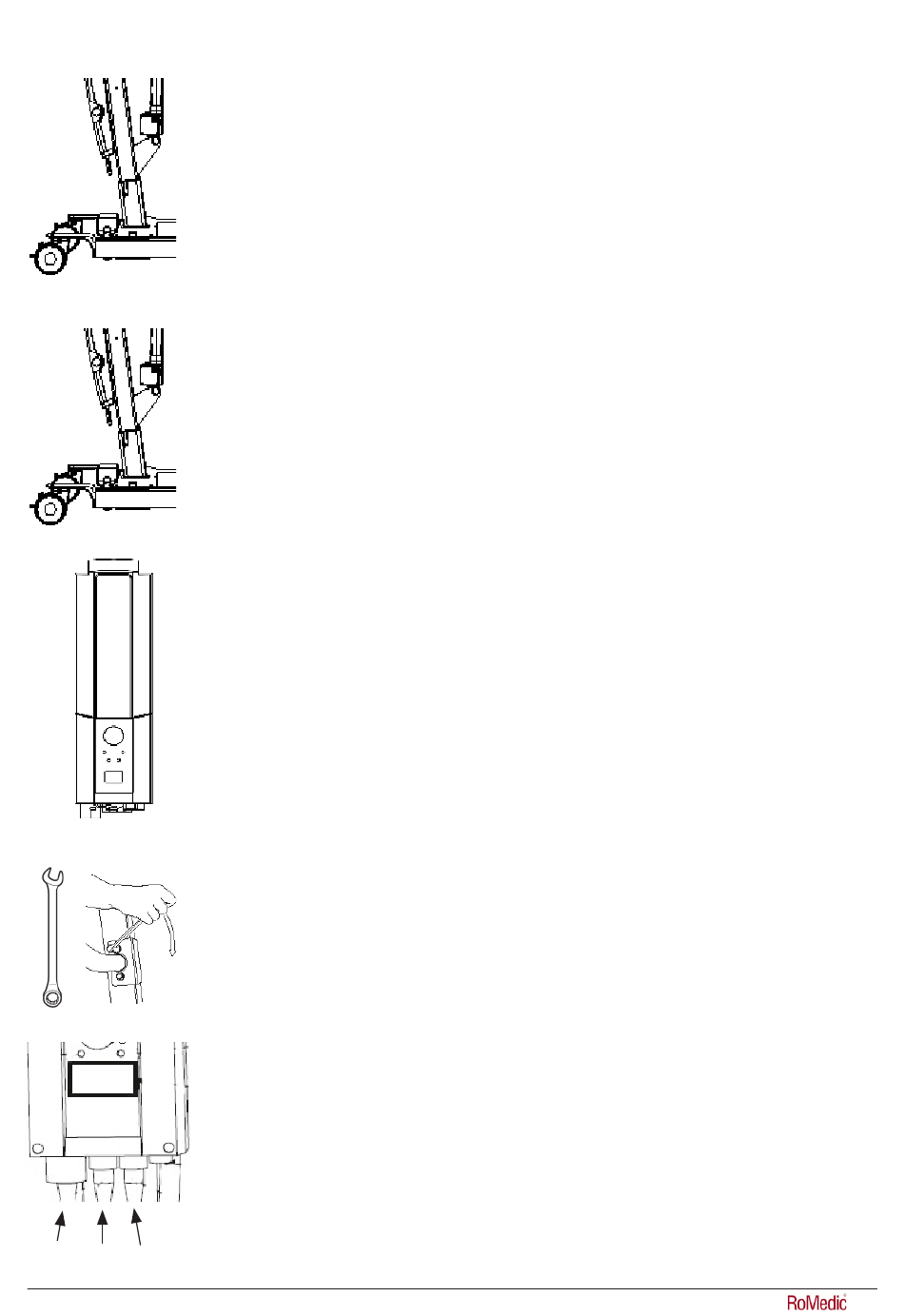

Montaggio
Verificare che siano presenti tutti i componenti:
La colonna portante con il braccio di sollevamento, il motore per il braccio di
sollevamento, la manigvlia, il pannello comandi e la batteria.
La base con motore e la levetta di bloccaggio. La pulsantiera e il cavo.
Le istruzioni, il cavo di ricarica e il cavo di alimentazione per la ricarica.
Inserire la colonna portante nella base. La colonna portante può essere regolata in
altezza su tre livelli. Fissare la colonna portante con la levetta di bloccaggio.
Eva450/Eva600: Posizionare la batteria nell'apposito vano sul pannello comandi.
Montare la maniglia con due chiavi. (13 mm)
Pulsantiera
Collegare i cavi: Il cavo per la pulsantiera all'uscita HS, il cavo per il motore del
sollevatore all'uscita M1 e il cavo per il motore della base all'uscita M2.
Disinserire l'arresto di emergenza ed eseguire un'ispezione finale (vedere Ispezione
finale).
HS
M1
M2
System
142
I F U
