Section 1 : Montage et configuration
37298
Attelage de l'attelage à trois points
à l'outil
Consulter la Figure 1-3 :
!
DANGER
Afin d'éviter des blessures graves ou la mort :
Toujours stabiliser l'équipement de manière sûre à l'aide de blocs de
maintien solides non constitués de béton avant de travailler dessous.
Ne jamais se placer sous l'équipement supporté par des blocs de béton
ou un système hydraulique. Le béton peut casser, les conduites hydrau-
liques peuvent éclater ou les commandes hydrauliques peuvent être
actionnées même lorsque l'alimentation au système hydraulique est
coupée.
!
AVERTISSEMENT
Afin d'éviter des blessures graves ou la mort :
Il pourrait être nécessaire d'ajouter une masse de lestage sur le devant
des tracteurs de poids léger avec un outil attaché à l'arrière pour
garder la maîtrise de la direction. Consulter le Manuel d'utilisateur du
tracteur pour déterminer les bonnes masses nécessaires et connaître
les limites de poids maximales.
REMARQUE : Le dispositif d'attelage éclair Land Pride
peut être fixé au tracteur afin de permettre un attelage à
trois points et un détachement rapides et faciles. Consulter
le concessionnaire Land Pride le plus proche pour l'achat
d'un dispositif d'attelage éclair.
Un attelage à trois points de la catégorie I est nécessaire. Les
bras à trois points inférieurs de l'attelage à trois points doivent
être stabilisés pour éviter les mouvements d'un côté à l'autre. La
plupart des tracteurs ont des blocs anti-oscillation ou des
chaînes réglables qui remplissent cette fonction.
12
Niveleuse d'arène AG1560, AG1572 et AG1584 307-324M-FRC
Table des matières
BRAS CENTRAL
SUPÉRIEUR DE
L'ATTELAGE À
TROIS POINTS
ARBRE DE PRISE
DE FORCE
BARRE DE
TRACTION
BRAS DE LEVAGE
INFÉRIEUR DE
L'ATTELAGE À
TROIS POINTS

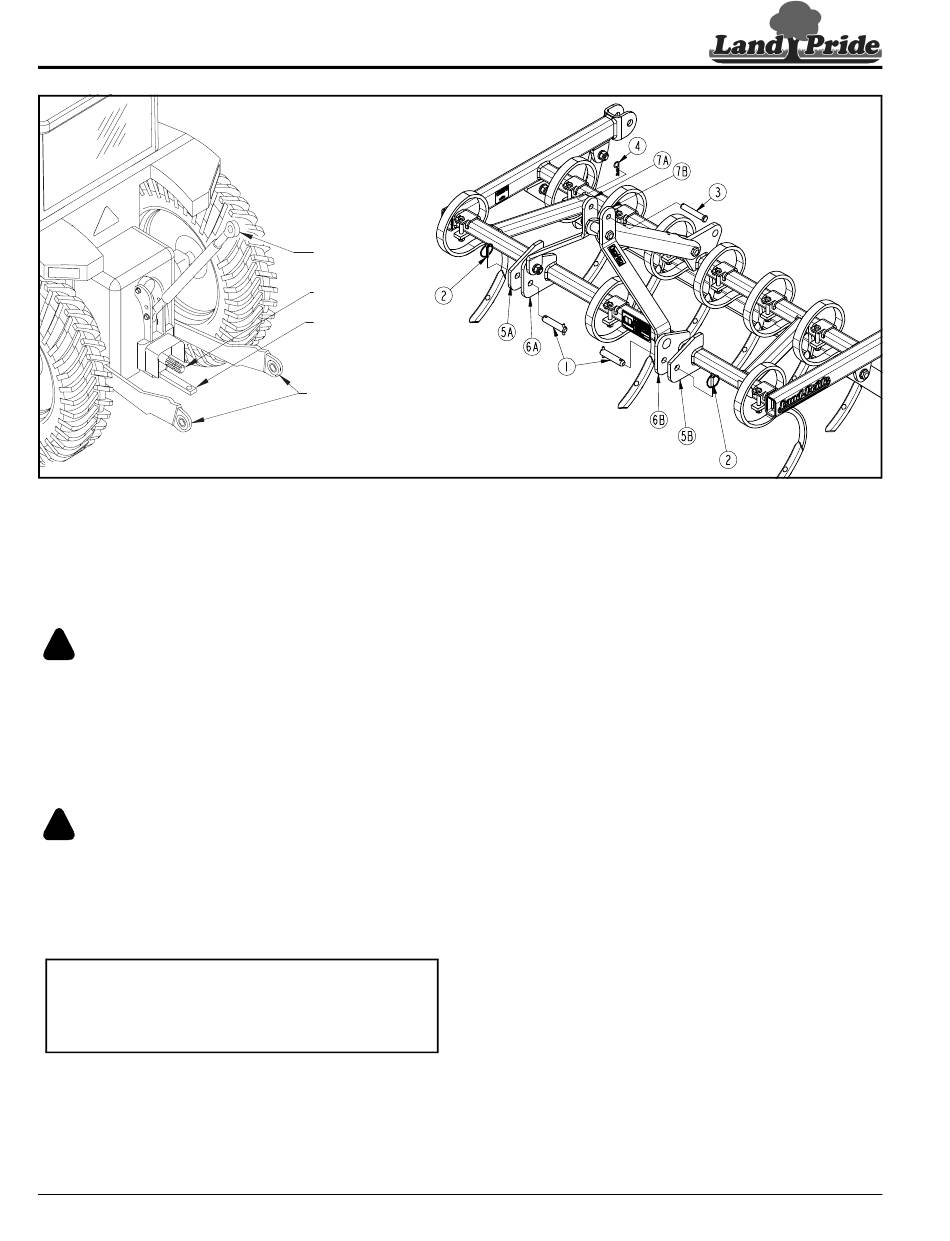

Attelage à trois points à l'outil
Figure 1-3
1.
2.
3.
4.
5.
6.
7.
8.
9.
Reculer doucement le tracteur jusqu'à la niveleuse d'arène
tout en utilisant le levier de commande à trois points pour ali-
gner les bras inférieurs de l'attelage à trois points entre
chaque ensemble des plaques de tenon d'attelage (n
et 6A) et (n
o
5B et 6B).
En cas de raccord avec un dispositif d'attelage éclair, se
reporter au Manuel d'utilisateur du dispositif d'attelage
éclair pour les instructions de fonctionnement détaillées et
d'attelage. Sinon, passer à l'étape 3.
Couper le moteur du tracteur en suivant les directives à la
rubrique « Procédure d'arrêt du tracteur » à la page 9.
Fixer les bras inférieurs de l'attelage à trois points aux
tenons d'attelage (n
o
5A et 6A) et (n
deux goupilles d'attelage (n
o
lage avec deux chevilles d'essieu (n
Aligner le bras central supérieur de l'attelage à trois points
entre les deux dispositifs d'attelage supérieurs (n
7B).
Fixer le bras central supérieur de l'attelage à trois points en
insérant l'axe de chape (n
o
3) à travers les deux dispositifs
os
d'attelage supérieurs (n
7A et 7B). Fixer l'axe de chape
au moyen d'une goupille fendue (n
Retourner au tracteur et utiliser lentement le levier de com-
mande hydraulique à trois points du tracteur pour soulever
et abaisser lentement la niveleuse d'arène en vérifiant le
jeu entre les pneus de tracteur, la barre de traction et l'outil.
Déplacer ou retirer la barre de traction si elle gêne l'appa-
reil.
S'assurer que les bras inférieurs de l'attelage à trois points
sont bloqués afin d'éviter un mouvement latéral excessif.
Mettre la niveleuse d'arène de niveau de la gauche vers la
droite et de l'avant vers l'arrière. Se référer à la rubrique
« Mise de niveau de la niveleuse d'arène » à la page 15.
72029
o
5A
o
5B et 6B), à l'aide de
1). Fixer les goupilles d'atte-
o
2).
os
7A et
o
4).
11 juin 2019
