H. Installation de l'ensemble de bûches
Mise en place des similibûches : LOGS-I30FB
Modèles : ESCAPE-I30-C, ESCAPE-I30FB
ATTENTION : Les bûches sont fragiles, les manipuler avec
prudence.
1
5
3

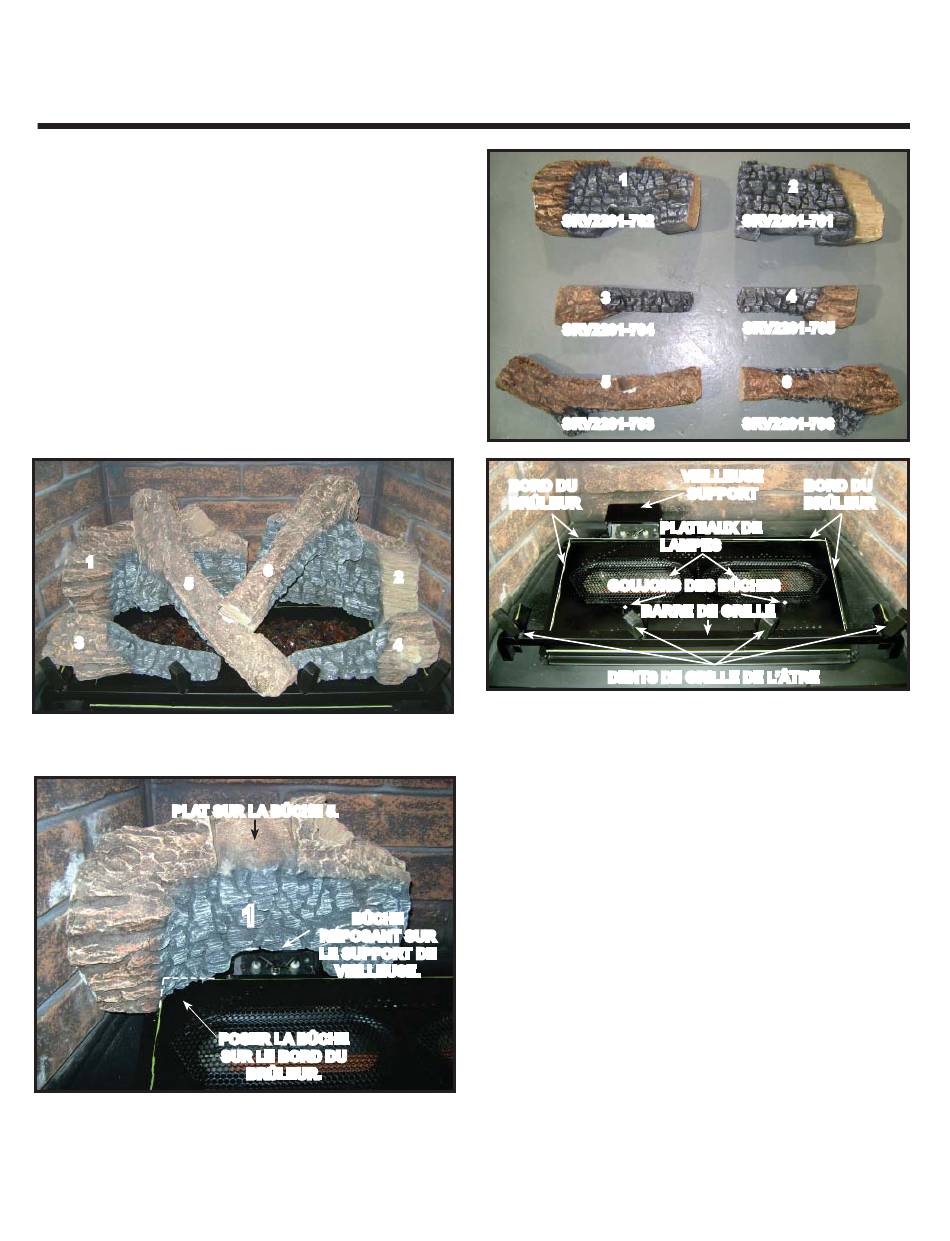

Figure 1. Ensemble de similibûches
PLAT SUR LA BÛCHE 5.
Figure 3. Bûche 1
Bûche 1 (SRV2201-702): Voir la Figure 2 pour d'autres références. Placer la bûche 1 comme montré dans la Figure 3. Poser les extrémités
gauche et droite de la bûche 1 sur le bord du brûleur. Le support de veilleuse supportera le centre de la bûche.
34
6
2
4
1
BÛCHE
REPOSANT SUR
LE SUPPORT DE
VEILLEUSE.
POSER LA BÛCHE
SUR LE BORD DU
BRÛLEUR.
Heat & Glo • Escape-I35-C, Escape-I30-C • 2201-901GFR • 2/12
1
SRV2201-702
3
SRV2201-704
5
SRV2201-703
BORD DU
BRÛLEUR
PLATEAUX DE
LAMPES
GOUJONS DES BÛCHES
BARRE DE GRILLE
DENTS DE GRILLE DE L'ÂTRE
Figure 2. Points de référence
2
SRV2201-701
4
SRV2201-705
6
SRV2201-706
VEILLEUSE
BORD DU
SUPPORT
BRÛLEUR
