Sommaire des Matières pour IKA HRC 2 basic

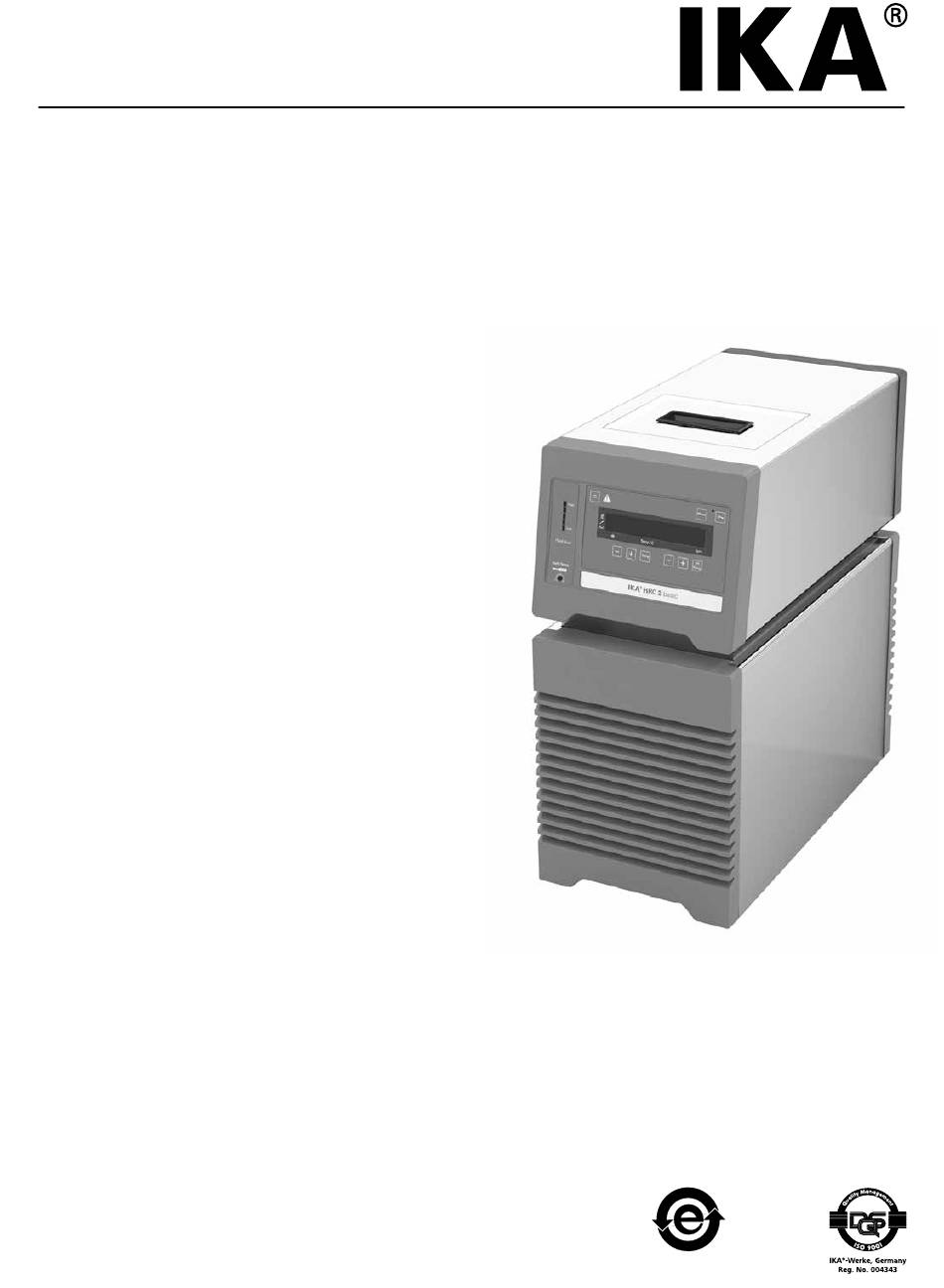

  • Page 1 20000015724a HRC 2 basic_112017 HRC 2 basic ® Mode d’emploi...
  • Page 2: Structure De L'appareil

    Structure de l’appareil Fig. 1 Pos. Désignation Tableau de commande et affichage Poignée Grille de ventilation Couvercle de l’orifice de remplissage Port RS 232 Port USB Overflow Backflow Prise secteur Interrupteur Raccord de pompe OUT Raccord de pompe IN...
  • Page 3: Table Des Matières

    Contenu de la livraison ������������������������������������������������������������������������������������������������������������������������������������������7 Préparatifs ..............................7 Installatio ��������������������������������������������������������������������������������������������������������������������������������������������������������������7 Raccordement des tuyauteries/flexibles ������������������������������������������������������������������������������������������������������������������7 Remplissage et vidage �������������������������������������������������������������������������������������������������������������������������������������������8 Liquides (informations standards sur les liquides IKA ) ����������������������������������������������������������������������������������������10 ® Déplacement de l’appareil �����������������������������������������������������������������������������������������������������������������������������������11 Tableau de commande et affichage ......................11 Réglage de la température de sécurité ....................... 12 Mise en service ............................
  • Page 4: Déclaration De Conformité

    Déclaration de conformité Nous déclarons sous notre seule responsabilité que le présent produit est conforme aux prescriptions des directives 2014/35/UE, 2006/42/CE, 2014/30/UE et 2011/65/UE, ainsi qu‘aux normes et documents normatifs suivants: EN 61010-1, EN 61010-2-010, EN 61326-1, EN 60529 et DIN 12876-1� Explication des symboles Situation (extrêmement) dangereuse dans laquelle le non respect des prescriptions de DANGER...
  • Page 5: Consignes De Sécurité

    • Lisez entièrement le mode d’emploi avant la mise pients fermés et sous une hotte d’aspiration adaptée� En en service et observez les consignes de sécurité. cas de questions, contactez IKA � ® • Conservez le mode d’emploi de manière à ce qu’il soit accessible à...
  • Page 6: Élimination D'un Appareil

    • Prudence lors du remplissage d’un bain chaud� N’utilisez jamais l’appareil sans une AVIS quantité suffisante de liquide calo- Lorsque les températures de service porteur! Assurez-vous en outre que PRUDENCE sont élevées, la température des les distances minimales et les profondeurs d’immersion pièces du boîtier, des surfaces et des liquides soient respectées�...
  • Page 7: Utilisation Conforme

    - Déballez l‘appareil avec précaution - En cas de dommage, établissez immédiatement un constat correspondant (poste, chemins de fer ou transporteur)� • Contenu de la livraison : - HRC 2 basic - Câble secteur Fig. 2 Fig. 3 - Olive de flexible, diamètre nominal 8 (2 p�) voir Fig.
  • Page 8: Remplissage Et Vidage

    Remarque : veuillez respecter la plage de température Raccord de admise des flexibles� Pour des liquides très chauds, nous décharge Soupape de recommandons les flexibles IKA LT 5�20� ® décharge Si aucun système externe n’est nécessaire, fermez les rac- cords de pompe IN et OUT à l’aide des écrous d’accou- plement et des bouchons fournis�...
  • Page 9 Remarque : tenez compte des informations concernant le niveau de remplissage sur l’affichage: Niveau bas (Low Level) Niveau haut (High Level) rouge (Niveau haut) rouge (Niveau bas) Fig. 9 - Pour vider le liquide du bain, raccordez un flexible au raccord de décharge et tournez la soupape de décharge dans le sens antihoraire à...
  • Page 10: Liquides (Informations Standards Sur Les Liquides Ika ® )

    • Liquides (informations standards sur les liquides IKA ® N° Désignation IKA Gamme de température Gamme de température Température de Point d’éclair ® de fonctionnement de fonctionnement pour sécurité (°C) pour l’utilisation en l’utilisation en salle de (°C) salle de bains bains (°C)
  • Page 11: Déplacement De L'appareil

    • Déplacement de l’appareil: Évacuez tout liquide du bain avant de déplacer l’appareil vers un autre emplacement� L’appareil peut être soulevé et déplacé en le tenant par les poignées supérieures ou inférieures� Les rouleaux permettent de déplacer l’appareil sur les sur- faces planes en soulevant et en faisant glisser l’avant�...
  • Page 12: Réglage De La Température De Sécurité

    Réglage de la température de sécurité Réglez la température de sécurité à l’aide du tournevis four- La température de sécurité réglée apparaît sur l’affichage� ni avec l’appareil� Température de sécurité (safe) Réglage d’usine : valeur maximale. Plage de réglage : 0 à 110 °C� Remarque: la température de sécurité...
  • Page 13: Menu « Réglages

    « Pump (+) » (J) ou sur la touche « Pump (N°, voir menu « Liquides (informations standards sur les (-) » (K)� liquides IKA ) », type de liquide)� ® F Confirmez les réglages du menu en appuyant sur la touche Remarque: la valeur maximale réglable est limitée par la...
  • Page 14: Type De Liquide (Flui)

    Le fluide choisi (No�) limite les températures maximale et minimale� Le fluide personnalisé (No�: 8) permet d’exploi- ter l’intégralité de la plage de températures de fonction- nement� Voir le tableau du paragraphe « Liquides (informa- tions standards sur les liquides IKA ) »� Td trop grand ®...
  • Page 15: Étalonnage Et Alignement (Cali)

    L’appareil peut être utilisé en mode «Remote» (à distance) Pilote USB : via le port RS232 (5) ou le port USB (6) à l’aide d’un PC Téléchargez d’abord le pilote actuel pour les appareils IKA ® connecté et, par exemple, du logiciel de laboratoire labwor- dotés d’un port USB à...
  • Page 16: Syntaxe Et Format Des Instructions

    ® vel pour la communication entre l’agitateur et le PC� Avec un programme adapté de terminal ou de communication, ces instructions peuvent être transmises directement à l’agitateur� Avec labworldsoft®, vous disposez d’un pack logiciel IKA ® confortable sous MS Windows pour commander l’agitateur et saisir les données de l’agitateur, qui permet égale-ment les saisies graphiques comme les rampes de régime par ex�...
  • Page 17: Entretien Et Nettoyage

    L’agent de protection arrête la croissance des algues, bactéries et autres microorganismes� Ne nettoyez les appareils qu’avec les produits de nettoyage autorisés par IKA � ® Le filtre à poussière qui protège le refroidisseur doit être Impureté...
  • Page 18: Réparation

    ® - référence et désignation de la pièce de rechange, Si une réparation est nécessaire, expédiez l‘appareil dans voir sur www.ika.com son emballage d‘origine� Les emballages de stockage ne - Version logicielle� sont pas suffisants pour les réexpéditions� Utilisez en plus un emballage de transport adapté�...
  • Page 19: Accessoires

    H.PUR.8 Flexible en PUR (diamètre nominal 8 mm) H.PUR.12 Flexible en PUR (diamètre nominal 12 mm) H.FKM.8 Flexible en FKM (diamètre nominal 8 mm) H.FKM.12 Flexible en FKM (diamètre nominal 12 mm) Vous trouverez d’autres accessoires sur le site: www.ika.com�...
  • Page 20: Caractéristiques Techniques

    Caractéristiques techniques Plage de tension de service 230 ± 10 % / 115 ± 10 % / 100 ± 10 % Fréquence 50 / 60 Puissance absorbée maxi 1800 (230 VAC) / 1500 (115 VAC) / 1210 (100 VAC) Plage de température de travail °C - 20 ���...
  • Page 21: Garantie

    En conformité avec les conditions de vente et de livraison La garantie ne s’étend pas aux pièces d’usure et n’est pas d‘IKA , la garantie sur cet appareil est de 24 mois� En cas valable en cas de défauts dus à une utilisation non conforme ®...
  • Page 22 -Werke GmbH & Co.KG ® Janke & Kunkel-Str� 10 D-79219 Staufen Tel� +49 7633 831-0 Fax +49 7633 831-98 sales@ika�de www.ika.com...
