Affectation des bornes

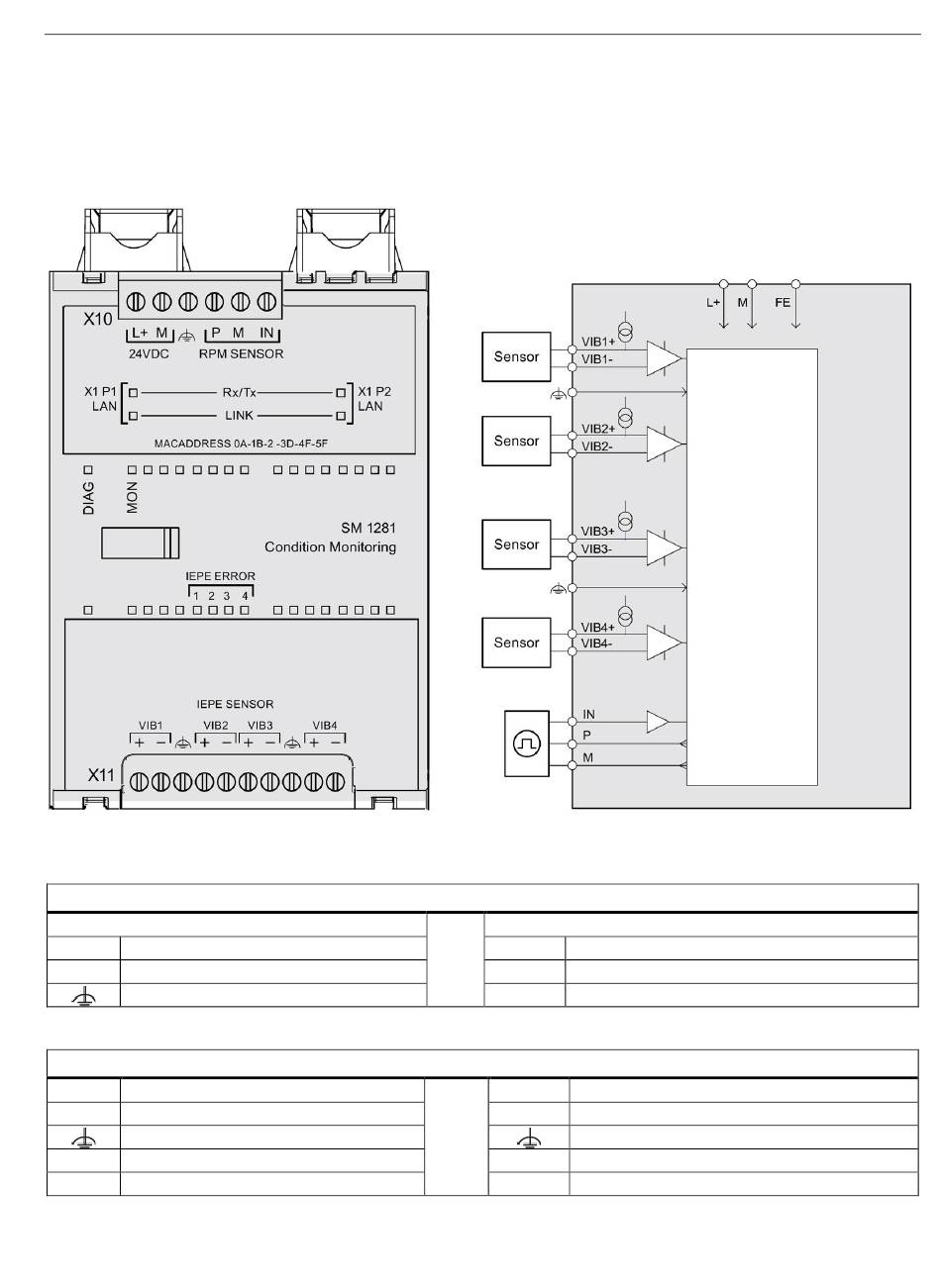

Le graphique suivant montre les bornes de raccordement de l'appareil et le schéma
fonctionnel correspondant :
Figure 8-1
Schéma de raccordement et schéma fonctionnel
Affectation des bornes X10
Alimentation 24 V CC
L+
Alimentation 24 V pour SM 1281 (+)
M
Alimentation 24 V pour SM 1281 (-)
Terre fonctionnelle "Module"
Affectation des bornes X11
VIB1+
Entrée de capteur IEPE 1
VIB1-
Entrée de capteur IEPE 1
Terre fonctionnelle VIB
VIB2+
Entrée de capteur IEPE 2
VIB2-
Entrée de capteur IEPE 2
SM 1281 Condition Monitoring
Instructions de service, 03/2020, A5E49992180-AG
Capteur RPM (entrée TOR de vitesse)
P
Alimentation 24 V pour capteur de vitesse (+)
M
Alimentation 24 V pour capteur de vitesse (-)
IN
Entrée TOR
VIB3+
Entrée de capteur IEPE 3
VIB3-
Entrée de capteur IEPE 3
Terre fonctionnelle VIB
VIB4+
Entrée de capteur IEPE 4
VIB4-
Entrée de capteur IEPE 4
Raccordement
8.2 Affectation des bornes
