Contrôlez votre monde miniature
Sélectionnez le bon port de communication et cliquez sur "Statut". Une fenêtre similaire à
celle de la figure 7 va apparaître. Comme vous n'avez encore rien connecté à votre RM-C,
l'état de tous les modules affichera "Not Found". Dans le coin supérieur gauche, vous
trouverez la "version du protocole" et la "version du système" de votre RM-C. Ceci indique
que votre PC et votre RM-C peuvent communiquer.
Si "System version" affiche une version plus ancienne que 1.30A, mettez à jour le
firmware de votre RM-C, sinon une grande partie de ce manuel ne s'appliquera pas à
votre système.
Si "System Status" affiche "Fault", il n'y a pas (encore) de raison de s'inquiéter. Cela fait
partie d'un "comportement normal".
À ce stade, regardez les voyants sur votre RM-C :
Le voyant bleu doit être allumé pour indiquer que vous avez une connectivité USB.
•
La LED jaune Tx1 clignote rapidement pour indiquer que le RM-C transmet sur le bus
•
RS485, mais ne trouve rien car vous n'avez encore connecté aucun module.
La LED orange clignote rapidement pour indiquer que le RM-C échange actuellement des
•
messages avec le programme DinamoConfig sur votre PC. Les messages envoyés entre
les deux systèmes sont actuellement vides.
La LED verte indiquera que le RM-C traite une commande émise par le PC. Vous pouvez
•
appuyer sur le bouton "Status" dans la fenêtre principale tout en regardant les LED sur
votre RM-C. Vous devriez voir la LED verte s'allumer brièvement, indiquant que la
commande "Status" est traitée. En pratique, 45 commandes peuvent être exécutées
simultanément.
Tant que le voyant orange est allumé ou clignote, ne déconnectez pas votre interface USB
car cela entraînerait la disparition du port virtuel alors qu'il est utilisé par le programme
DinamoConfig.
Si vous voulez déconnecter l'USB, vous devez d'abord arrêter la communication.
Dans DinamoConfig, cela peut être fait en appuyant sur le bouton "Refresh" dans la fenêtre
principale. Cela actualisera la liste des ports disponibles, mais l'effet secondaire est que le
port de communication actif sera fermé. Maintenant, appuyez sur le bouton " Refresh». La
LED orange s'éteint. Attendez au moins 5 secondes et appuyez sur "Status".
Vous verrez la fenêtre de la fig. 7, cependant "System Status" affichera "Fault". La raison en
est que la communication avec le système Dinamo a été interrompue (par vous) pendant
©2017 Leon van Perlo
VPEB

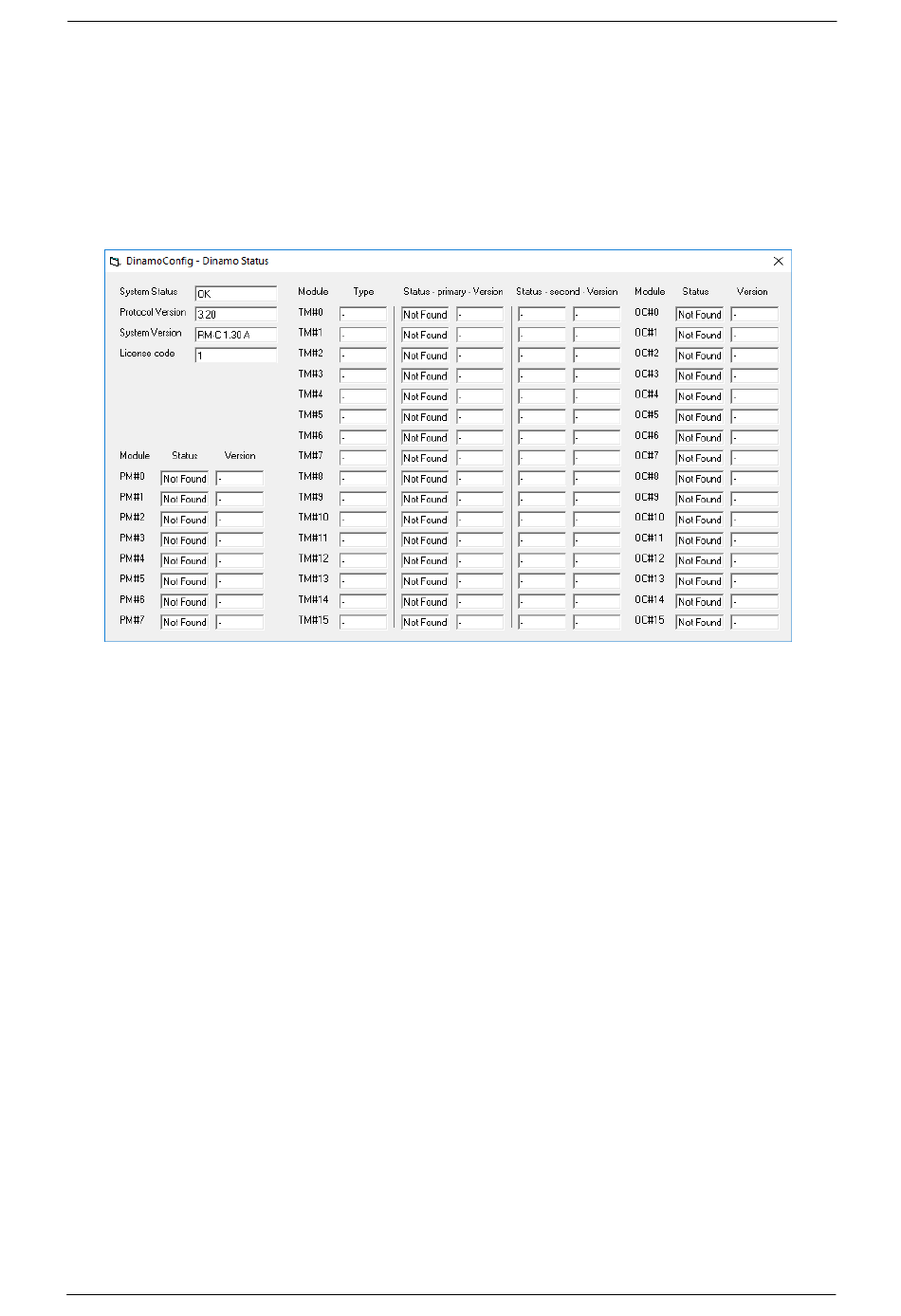

Fig. 7 : Fenêtre d'état de DinamoConfig
Version 1.2 – Déc 21, 2017
Manuel DINAMO Plug & Play
Page 9 de 32
