Contrôlez votre monde miniature
USB
GARDEZ COURT!
désactivés.
Si vous ne respectez pas cette règle, la bonne nouvelle est que votre réseau
fonctionnera dans la plupart des cas. Cependant, les mauvaises nouvelles sont que la
communication pourra être instable, ou le devenir, provoquant aléatoirement divers
problèmes dans votre système.
Le terminateur de vos modules TM44 est activé/désactivé par les commutateurs DIP S7 et
S8 que vous trouvez sur le côté du module (fig. 24).
S7 ET S8 =
OFF:
•
ON
•
S7 ET S8 =
Mettez toujours les deux interrupteurs sur la
position ON ou OFF
Les terminateurs du module OC32/NG sont
activées par des cavaliers. Si vous avez un
OC32/NG avec boîtier, vous devez ouvrir le
boîtier. Cela peut être fait très facilement. Si
vous en avez besoin, veuillez consulter le manuel
OC32/NG L'emplacement des cavaliers des
©2017 Leon van Perlo
RM-C/1+
Terminateurs OFF
S7 & S8 OFF

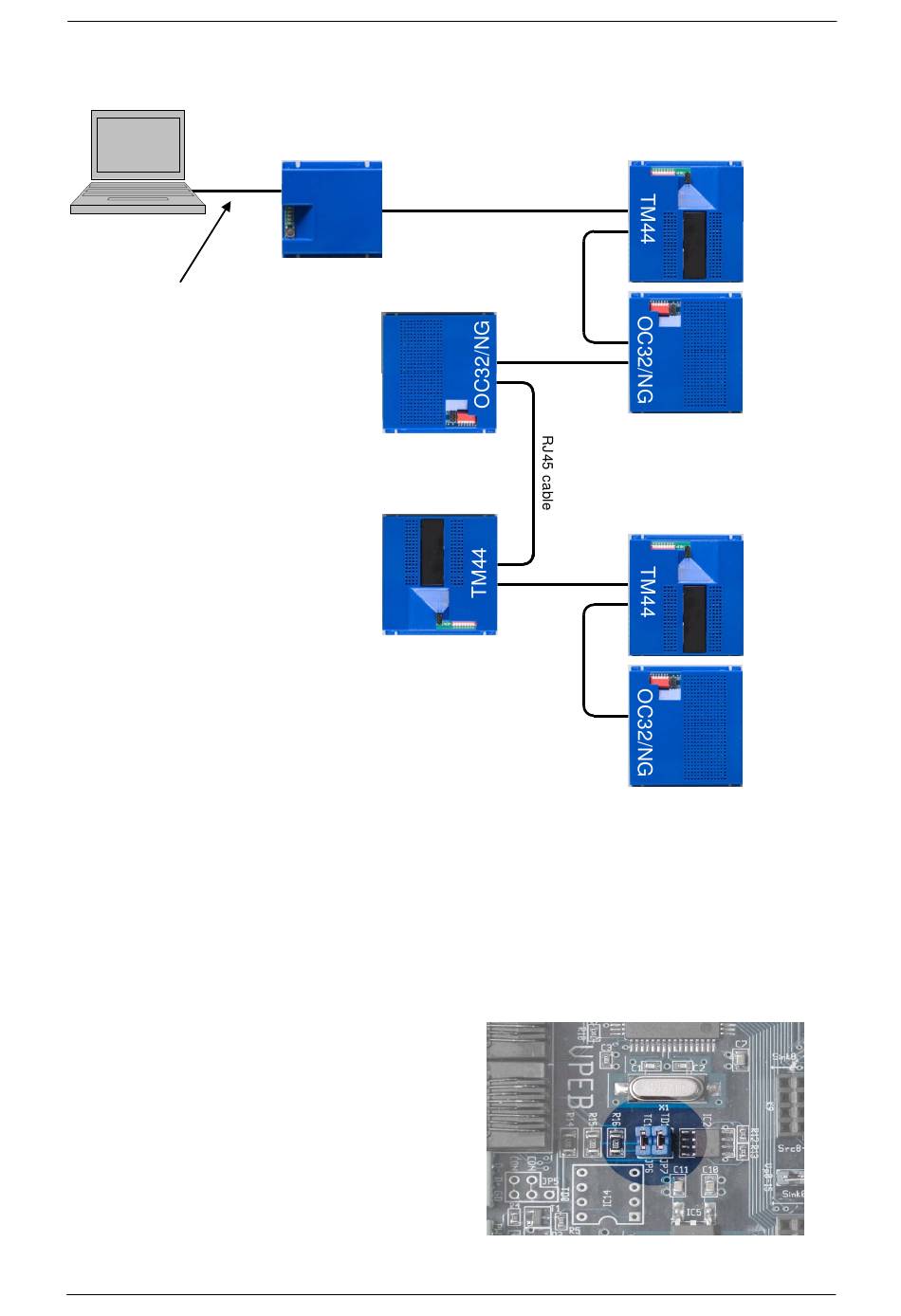

Fig. 22 : Un autre exemple de réseau Dinamo P&P
Terminateur désactivé
: Terminateur activé
Version 1.2 – Déc 21, 2017
VPEB
RJ45 cable
Fig. 23 : Location terminateur aux
Manuel DINAMO Plug & Play
S7 & S8 OFF
Terminateurs OFF
S7 & S8 OFF
Terminateurs
ON
Page 21 de 32
