Informations générales
Sommaire
Informations générales
Garantie, Sécurité . . . . . . . . .
Principaux textes réglementaires . .
Descrition du brûleur, Colisage
Données techniques
Encombrements et dimensions
Courbes de puissance . . . . . . .
Principaux composants . . . . . . .
Installation
Montage . . . . . . . . . . . . . .
Raccordement fuel . . . . . . . . .
Raccordement électrique . . . . . .
Mise en service
Contrôles préalables . . . . . . . .
Réglages . . . . . . . . . . . . 7 à 8
Programme du coffret commande
et sécurité . . . . . . . . . . . . . .
Mise à feu . . . . . . . . . . . . . . 10
Contrôle des sécurités . . . . 10 à 11
Entretien . . . . . . . . . . . . . . 12
Maintenance . . . . . . . . . . . . 13
Notes . . . . . . . . . . . . . 14 et 15
2
Garantie
L'installation ainsi que la mise en
service doivent être réalisées dans les
règles de l'art par un technicien
2
qualifié. Les prescriptions en vigueur
3
ainsi que les instructions de cette
. . 3
documentation doivent être
respectées. La non application même
partielle de ces dispositions pourra
. . 3
conduire le constructeur à dégager sa
4
responsabilité. Se reporter également :
4
au certificat de garantie joint au brûleur,
-
aux conditions générales de vente.
-
5
Sécurité
5
Le brûleur est construit pour être
5
installé sur un générateur raccordé à
des conduits d'évacuation des produits
de combustion en état de service.
6
Il doit être utilisé dans un local
permettant d'assurer son alimentation
en air comburant et l'évacuation des
9
produits viciés éventuels.
La cheminée doit être dimensionnée et
adaptée au combustible conformément
aux règlements et normes en vigueur.
Le coffret de commande et de sécurité
et les dispositifs de coupure utilisés
nécessitent une alimentation électrique
+10
230 VAC 50Hz
%
-15
0002 / 13 003 431B
Le brûleur doit pouvoir être isolé du
réseau à l'aide d'un dispositif de
sectionnement omnipolaire conforme
aux normes en vigueur.
Le personnel d'intervention doit agir
dans tous les domaines avec la plus
grande prudence, notamment éviter
tout contact direct avec des zones
non calorifugées et les circuits
électriques.
Eviter les projections d'eau sur les
parties électriques du brûleur.
En cas d'inondation, d'incendie, de
fuite de combustible ou de
fonctionnement anormal (odeur, bruits
suspects...), arrêter le brûleur, couper
l'alimentation électrique générale et
celle du combustible et appeler un
spécialiste agréé.
L'usage de solvants chlorés est
proscrit pour le nettoyage du brûleur.
Il est obligatoire que les foyers, leurs
accessoires, les conduits de fumées,
les tuyaux de raccordements soient
entretenus, nettoyés et ramonés au
moins annuellement et avant la mise
en service du brûleur. Se référer aux
règlements en vigueur.
±1%
avec terre.

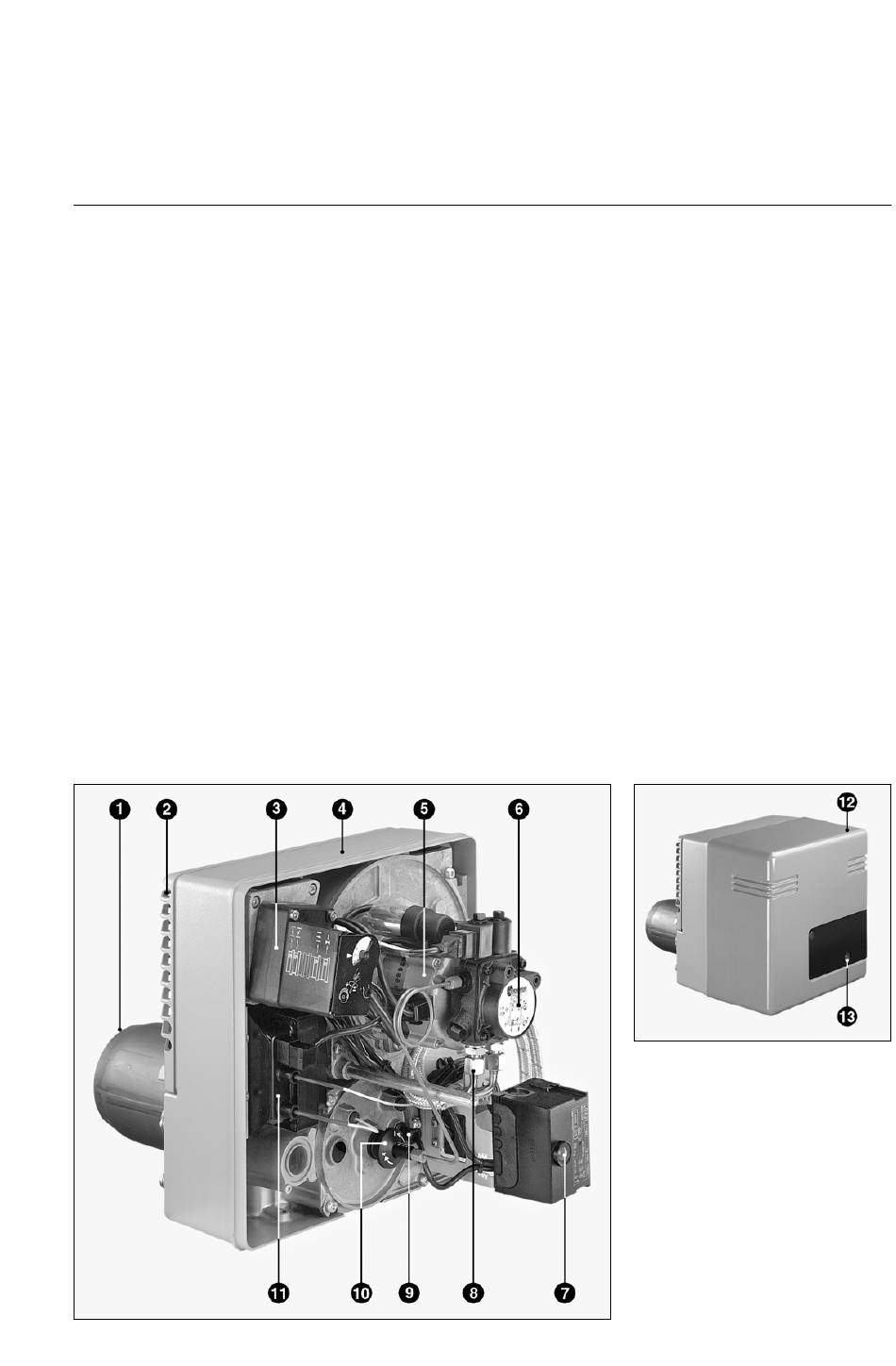

1
2
3
4
5
6
7
8
9
10
11
12
13
Embout
Boîte à air
Commande du volet d'air
Servomoteur (2 allures)
Manuelle (1 allure)
Carter (volute en haut)
Moteur de ventilation et pompe
Pompe fuel avec électrovanne (s)
Coffret de commande et sécurité
Flexibles
Cellule photorésistante
Réglage ligne de gicleur
Transformateur d'allumage
Capot
Bouton (rouge) de réarmement
du coffret.
