5 Si vous avez configuré l'oscilloscope pour qu'il se déclenche sur une
Oscilloscopes Agilent InfiniiVision série 2000 X Guide d'utilisation
Read
Address R/W Ack
Start
Condition

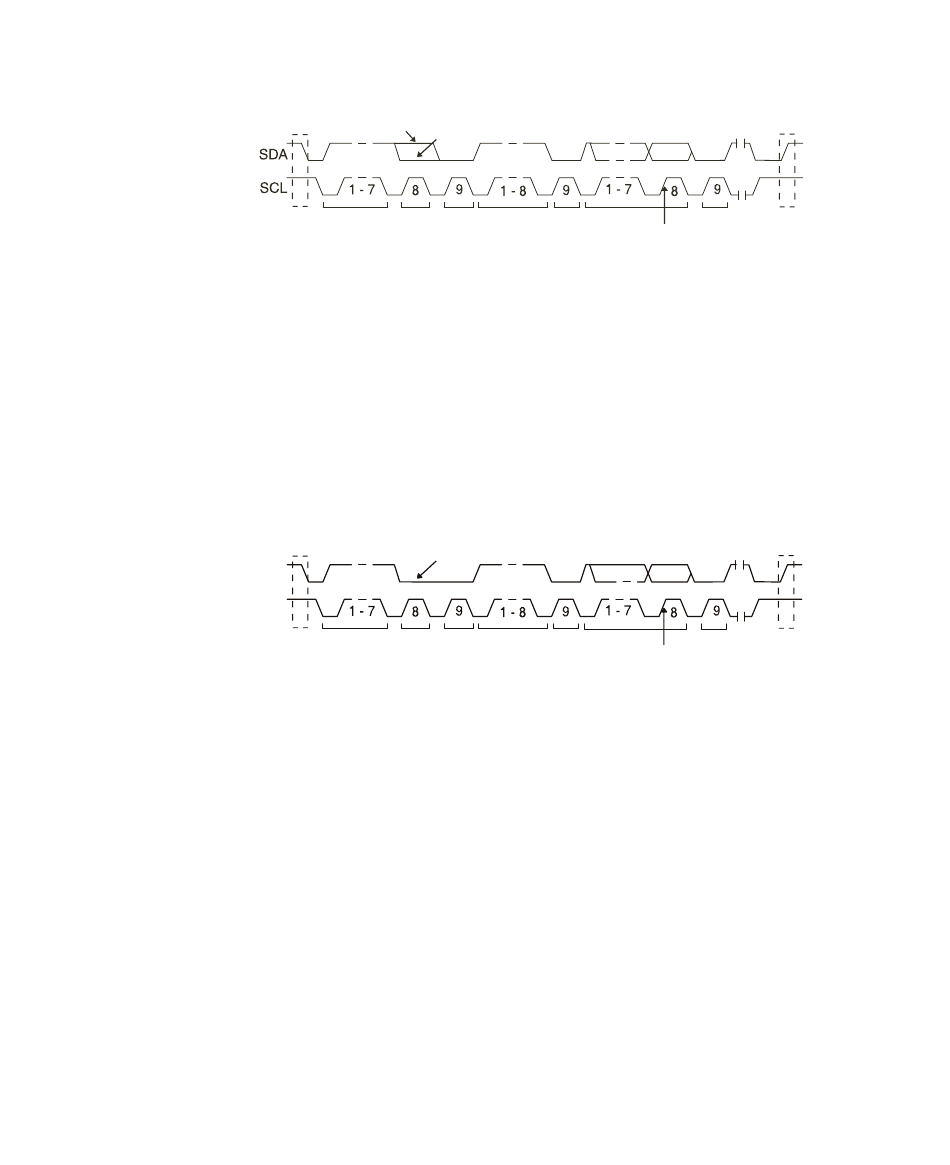

Ecrit. 10 bits — L'oscilloscope se déclenche sur une trame d'écriture
•
10 bits au 26ème front d'horloge si tous les bits de la séquence
correspondent. La trame est au format suivant :
Trame (Déb: Octet d'adresse 1: Ecrit: Octet d'adresse 2: Acc:
Données)
Dans le cadre du déclenchement, un redémarrage est considéré
comme une condition initiale.
SDA
SCL
Address R/
Start or
1st byte
Restart
Condition
condition Lect donn EEPROM :
Appuyez sur la touche de fonction Données sont pour configurer
l'oscilloscope afin qu'il se déclenche lorsque les données sont = (égales
à), ≠ (différentes de), < (inférieures à) ou > (supérieures à) la valeur
définie dans la touche de fonction Données.
L'oscilloscope est alors déclenché sur le front d'horloge correspondant
au bit Ack suivant l'événement de déclenchement. Il n'est pas nécessaire
que cet octet de données survienne directement après l'octet de
contrôle. L'oscilloscope se déclenchera sur tout octet de données
répondant aux critères définis par les touches de fonction Données sont
et Données pendant une lecture d'adresse actuelle, une lecture aléatoire
ou un cycle de lecture séquentielle.
Décodage série et déclenchement I2C/SPI
Write
Data
Ack
Write
Ack1 Address Ack2
2nd byte
Data 2
Ack
Stop
Condition
Trigger point
26th clock edge
Data
Ack
Stop
Condition
Trigger point
26th clock edge
24
