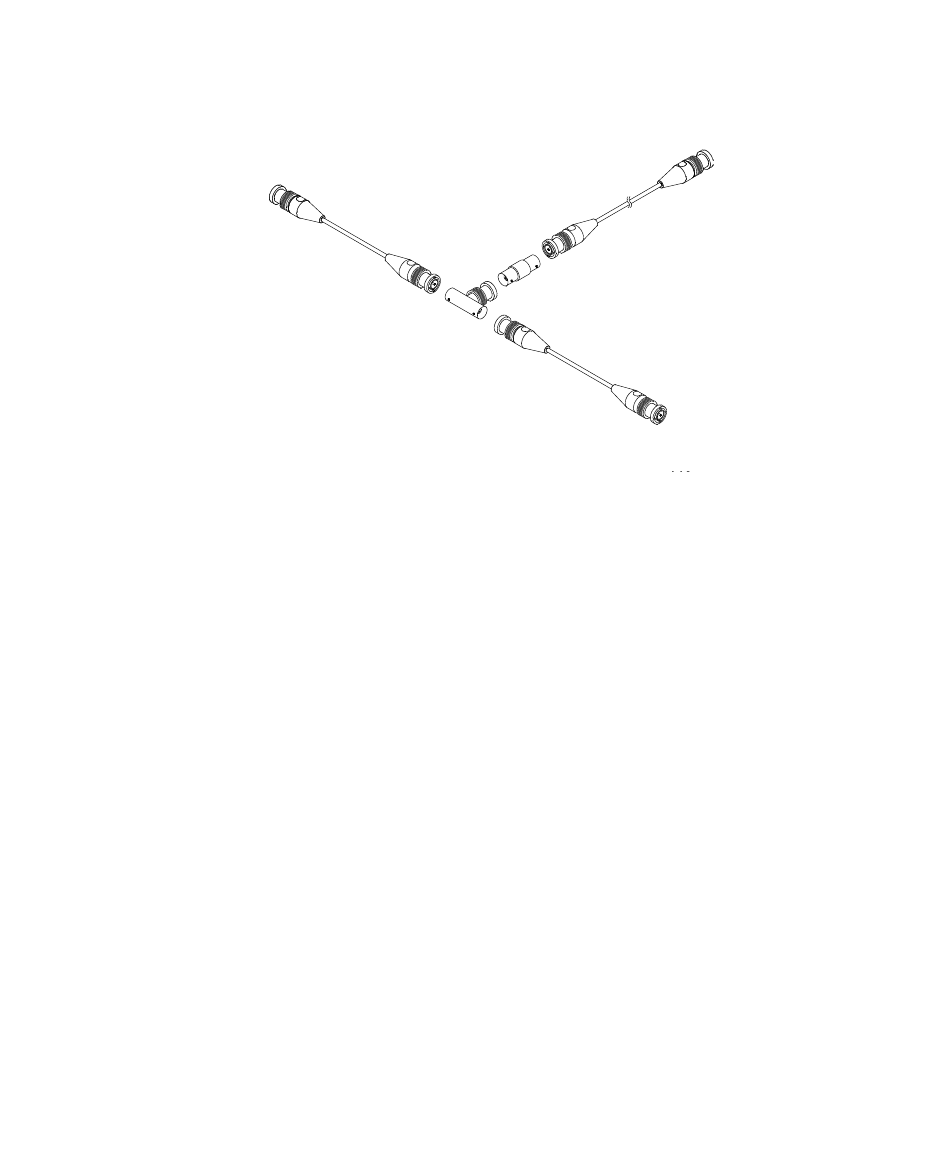

Figure 36
Oscilloscopes Agilent InfiniiVision série 2000 X Guide d'utilisation
To Channel 1
Câble d'étalonnage utilisateur pour un oscilloscope à deux voies
Dans le cas d'un oscilloscope à quatre voies, connectez des tés BNC aux
câbles de longueur identique (voir la figure ci- dessous). Connectez
ensuite un adaptateur BNC(f)- BNC(f) (prolongateur) au té (voir la
figure ci- dessous).
Paramètres des utilitaires
Long cable
to TRIG OUT
To Channel 2
20
