Décodage série et déclenchement I2C/SPI
344

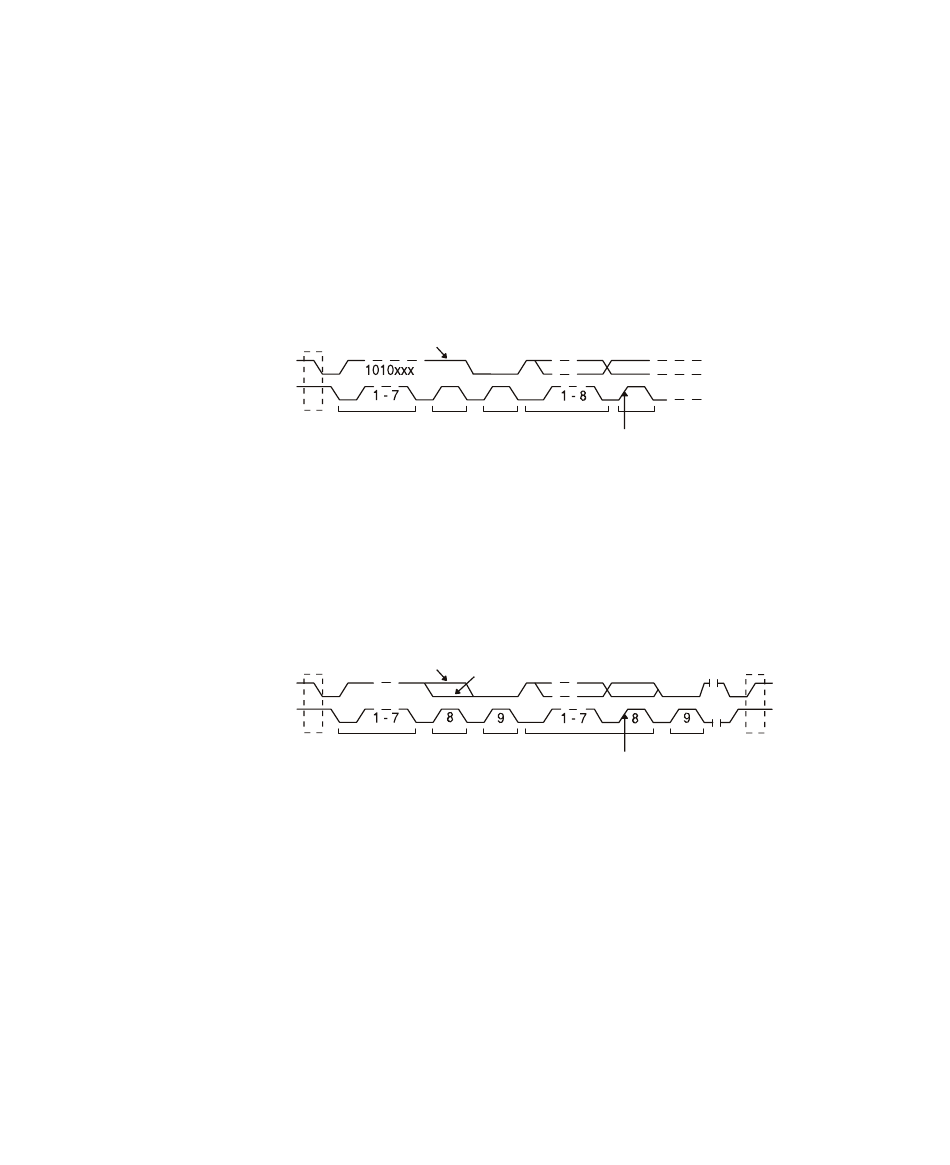

• Lect donn EEPROM Le déclencheur recherche la valeur d'octet de
contrôle EEPROM 1010xxx sur la ligne SDA, suivie d'un bit Read et
d'un bit Ack. Il recherche ensuite la valeur de données et le
qualificateur définis à l'aide des touches de fonction Données et
Données sont. Lorsque cet événement survient, l'oscilloscope est
déclenché sur le front d'horloge correspondant au bit Ack suivant
l'octet de données. Il n'est pas nécessaire que cet octet de données
survienne directement après l'octet de contrôle.
SDA
SCL
Start or Control
Restart byte
Condition
• Trame (Déb: Adres7: Lect: Acc: Donn) ou Trame (Déb: Adres7: Ecrit: Acc: Donn)—
L'oscilloscope se déclenche sur une trame de lecture ou d'écriture
d'un mode d'adressage 7 bits au 17ème front d'horloge, si tous les
bits de la séquence correspondent. Dans le cadre du déclenchement,
un redémarrage est considéré comme une condition initiale.
SDA
SCL
Address
Start or
Restart
Condition
• Trame (Déb: Adres7: Lect: Acc: Donn: Acc: Donn2) ou Trame (Déb: Adres7: Ecrit:
Acc: Donn: Acc: Donn2)— L'oscilloscope se déclenche sur une trame de
lecture ou d'écriture d'un mode d'adressage 7 bits au 26ème front
d'horloge, si tous les bits de la séquence correspondent. Dans le
cadre du déclenchement, un redémarrage est considéré comme une
condition initiale.
Oscilloscopes Agilent InfiniiVision série 2000 X Guide d'utilisation
Read
R/ Ack Data
Trigger point
Read
Write
Data
R/ Ack
Trigger point
17th clock edge
Ack
Ack
Stop
Condition
