15
Test de masque

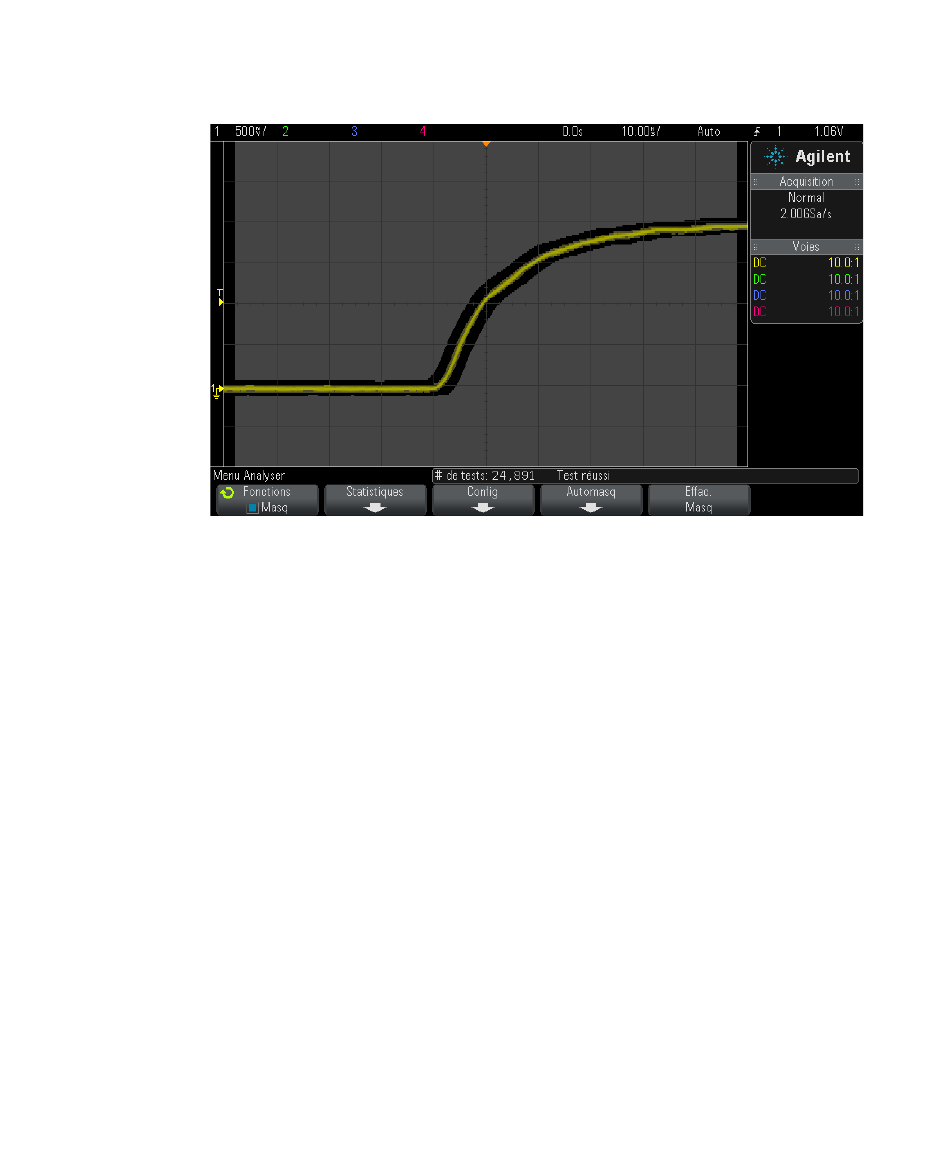

Régions de
violation du
masque
Il est possible de définir jusqu'à 8 régions pour un masque. Elles peuvent
être numérotées de 1 à 8 et apparaître dans n'importe quel ordre dans le
fichier .msk. La numérotation des régions doit s'établir de haut en bas, de
la gauche vers la droite.
Un fichier Automasq contient deux régions spéciales : la région « collée »
en haut de l'écran et celle « collée » en bas. La région supérieure est
indiquée par des valeurs y de « MAX » pour les premier et dernier points.
La région inférieure est indiquée par des valeurs y de « MIN » pour ces
mêmes points.
La région supérieure doit être celle dont le numéro est le plus petit dans
le fichier, tandis que la région inférieure est celle ayant le numéro le plus
grand.
La région numéro 1 est la région de masque supérieure. Les sommets de
la Région 1 décrivent des points le long d'une ligne ; laquelle correspond
au bord inférieur de la partie supérieure du masque.
De même, les sommets de la Région 2 décrivent la ligne formant le haut
de la partie inférieure du masque.
Les sommets d'un fichier de masque sont normalisés. Quatre paramètres
définissent le mode de normalisation des valeurs :
224
Région 1
Oscilloscopes Agilent InfiniiVision série 2000 X Guide d'utilisation
Région 2
