Raccordement
Raccordement triphasé
Raccordement biphasé
Raccordement monophasé
Tab. 6.2 Protection par fusible et section transversale
minimale.

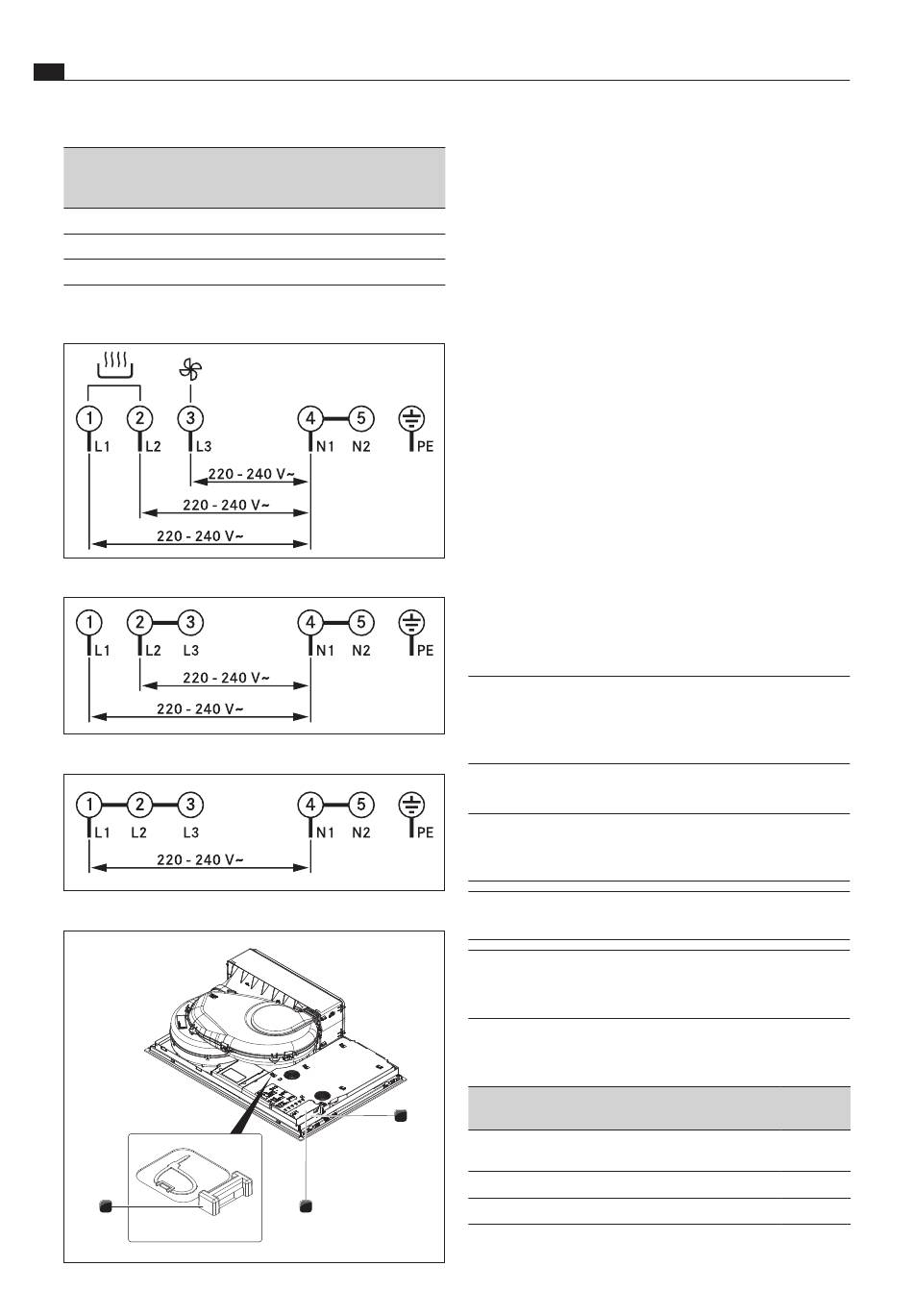

Fig. 6.44 Schéma de raccordement triphasé
Fig. 6.45 Schéma de raccordement biphasé
Fig. 6.46 Schéma de raccordement monophasé
3
Fig. 6.47 Raccordements électriques de la table de cuisson
38
Protection par Section
fusible transversale
minimale
3 x 16 A 2,5 mm
2
2 x 16 A 2,5 mm
2
1 x 32 A 4 mm
2
1
2
[1]
Raccordement au secteur
[2] Protection du raccord d'alimentation
[3]
Anneau de fixation
Raccordez le câble d'alimentation selon le schéma de
X X
raccordement (voir illus. Schéma de raccordement
ou Vue de dessous de l'appareil) au raccordement au
secteur [1] de l'appareil.
Reliez les contacts pour un raccordement monophasé
X X
ou biphasé avec les agrafes de raccordement (incluses
à la livraison).
Fixez le câble d'alimentation électrique à l'aide du
X X
serre-câble (inclus à la livraison).
Refermez le boîtier de raccordement à l'aide de la
X X
protection du raccord d'alimentation [2] (incluse à la
livraison).
Faites passer le câble d'alimentation le long des
X X
anneaux de fixation [3] à l'aide des colliers de serrage
(inclus à la livraison).
Veillez à ce que le câble ne soit pas coincé ou
X X
endommagé et en contact avec les zones de cuisson
chaudes.
Vérifier que le montage est correct.
X X
6.9 Première mise en service
INFO À la première mise en service, un certain nombre
de réglages élémentaires doivent être entrepris
dans le menu d'installation et de maintenance
(configuration de base).
6.9.1 Menu d'installation et de maintenance
INFO Le menu d'installation et de maintenance peut
être ouvert dans un intervalle de 2 minutes
suivant la mise sous tension de l'appareil.
INFO Le système enregistre les réglages opérés lorsque
l'opérateur quitte l'option de menu.
INFO La section suivante propose des explications sur
l'utilisation des menus ainsi qu'une description
des options les plus importantes.
Vue d'ensemble du menu d'installation et de
maintenance
Option de menu/Désignation/Réglages
disponibles
B Système de circulation
(évacuation/recyclage de l'air)
C Gestion de la puissance
D Mode Démo
Tab. 6.3 Vue d'ensemble du menu
Réglage
d'usine
Recyclage
d'air
3
Désactivée
