Pose De La Table De Cuisson - Bora X Pure Notice D'utilisation Et De Montage

4 3

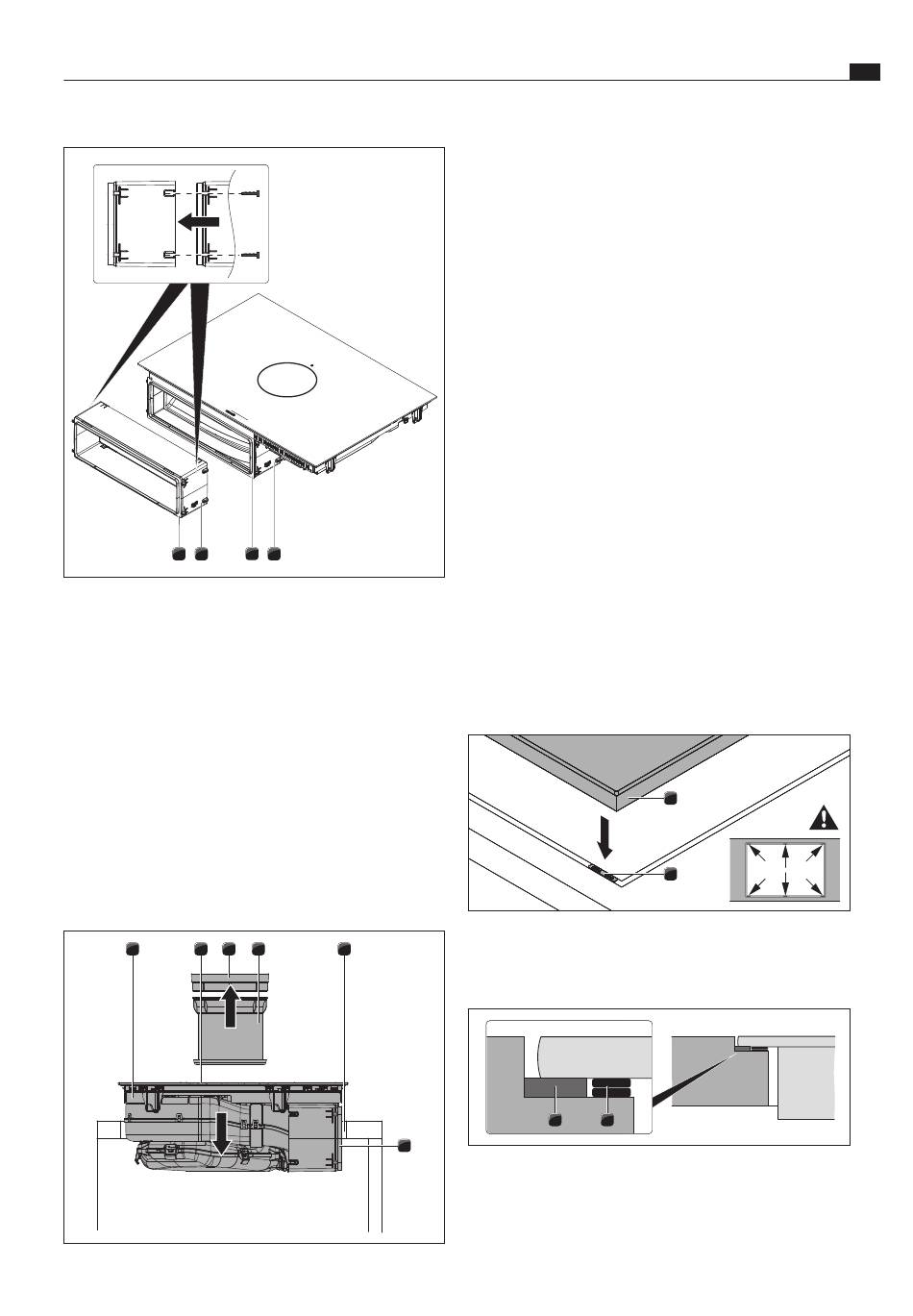

Fig. 6.32 Extension de la section télescopique.
[1]
Section télescopique
[2] Ruban adhésif de la section télescopique
[3]
Extension de la section télescopique PULBTA
[4]
Ruban adhésif de l'extension de la section télescopique
PULBTA
Retirez le film de protection du ruban adhésif [2] à
X X
l'avant de la section télescopique [1].
Montez l'extension PULBTA [3] (disponible en
X X
accessoire, vis de montage incluses) sur la section
télescopique [1].
Retirez le film de protection du ruban adhésif [4] à
X X
l'avant de l'extension PULBTA [3].

6.7.3 Pose de la table de cuisson

1 2 3
Fig. 6.33 Centrage de la table de cuisson
www.bora.com
2
1
4 5
6
[1]
Table de cuisson
[2] Ouverture d'aspiration
[3]
Buse d'aspiration
[4]
Filtre à graisses en acier inoxydable
[5] Découpe de plans de travail
[6]
Ruban adhésif
Avant le placement, enlevez la buse d'aspiration [3] et
X X
le filtre à graisses en acier inoxydable [4].
Retirez le film de protection du ruban adhésif [6] à
X X
l'avant de la section télescopique.
Utilisez l'ouverture d'aspiration [2] comme poignée
X X
pour la pose.
Soulevez la table de cuisson [1] et maintenez-la bien
X X
droite au-dessus de plan de travail [5].
Insérez la table de cuisson [1] au milieu de la découpe
X X
du plan de travail [5].
Alignez avec précision la table de cuisson.
X X
Remarque relative au montage affleurant :
Veillez à ce que le ruban d'étanchéité entoure bien la
X X
table de cuisson.
Remarque relative au montage en saillie :
Veillez à ce que le ruban d'étanchéité de la table de
X X
cuisson soit posé sur le plan de travail.
Plaques de compensation en montage
affleurant (le cas échéant)
Fig. 6.34 Plaques de compensation des hauteurs
[1] Table de cuisson
[2]
Plaque de compensation
1 2
Fig. 6.35 Plaques de compensation des hauteurs
[1]
Ruban d'étanchéité
[2] Plaques de compensation de hauteur (le cas échéant)
Montage
1
2
35
