Description de l'appareil

FR
5 Description de
l'appareil
Pendant l'utilisation, veillez à respecter toutes les
consignes de sécurité et tous les avertissements
(voir chapitre Sécurité).
5.1 Description
Type Désignation longue
PUXA BORA X Pure table de cuisson induction à zones
continues avec dispositif aspirant - Évacuation d'air
PUXU BORA X Pure table de cuisson induction à zones
continues avec dispositif aspirant – Recyclage d'air
PURA BORA Pure table de cuisson induction avec dispositif
aspirant – Évacuation d'air
PURU BORA Pure table de cuisson induction avec dispositif
aspirant – Recyclage d'air
Tab. 5.1 Description
5.2 Description du système

5.2.1 Composition

6

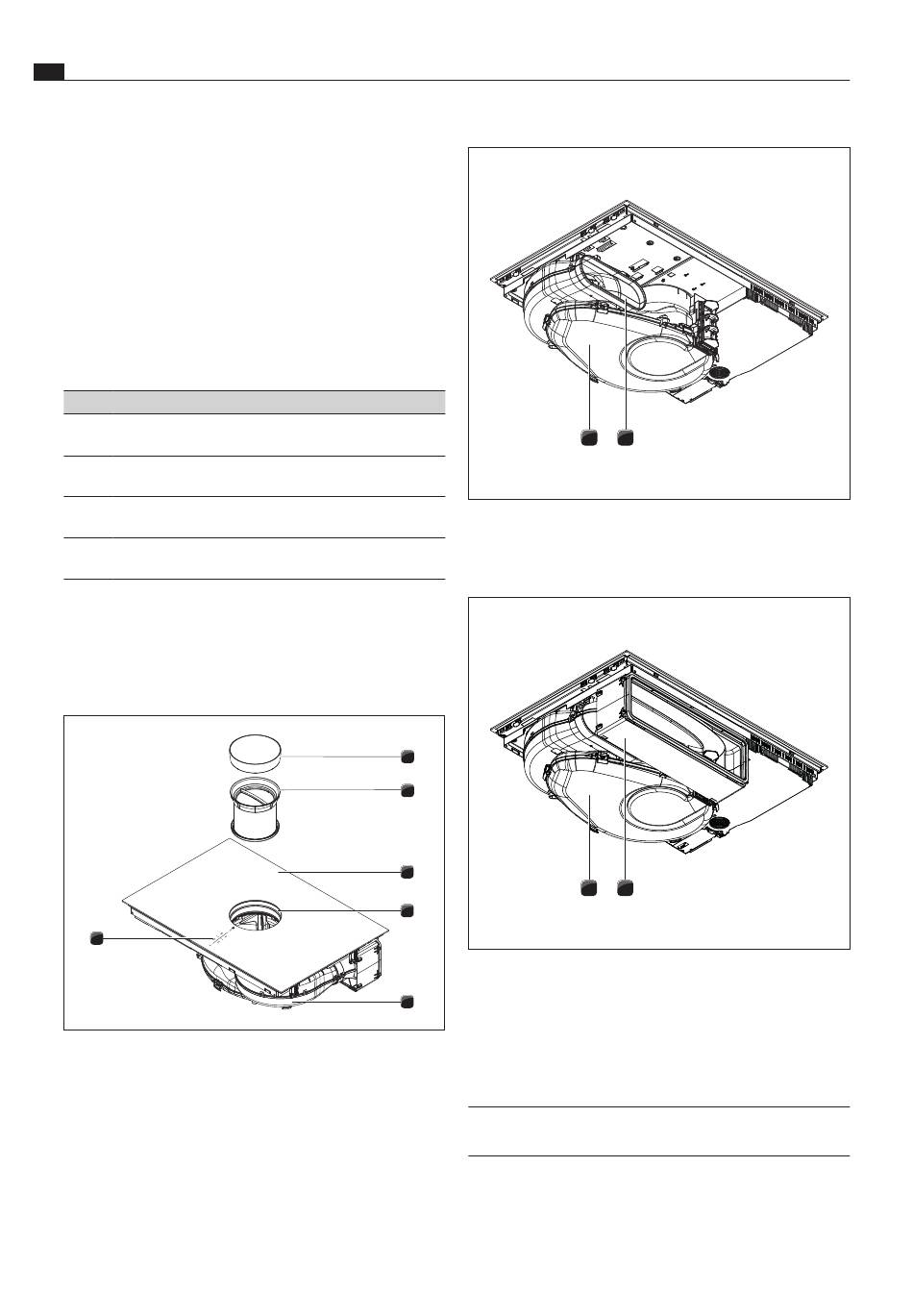

Fig. 5.1 Table de cuisson
[1]
Buse d'aspiration
[2]
Filtre à graisses en acier inoxydable
[3] Table de cuisson
[4]
Ouverture d'aspiration
[5]
Ventilateur
[6] Bandeau de commande
18
Fig. 5.2 Vue de dessous PUXA, PURA
[1] Ouverture de sortie d'air
[2]
Boîtier de circulation de l'air avec fond
1
2
3
4
Fig. 5.3 Vue de dessous PUXU, PURU
[1]
Boîtier de purification de l'air avec extension télescopique
5
[2] Boîtier de circulation de l'air avec fond
5.2.2 Bandeau de commande et principe de
fonctionnement
INFO Le principe de commande et les fonctions sont
décrits plus en détail au chapitre Utilisation.
Le dispositif aspirant et les tables de cuisson sont
commandés à l'aide d'une zone de commande centrale.
La zone de commande est équipée de touches sensitives
et champs d'affichage électroniques. Les touches
sensitives réagissent au contact des doigts (zone tactile).
2 1
2 1
