Montage
FR
PUXU/PURU
Schablone für Rückwandausschnitt
Template for cut-out on rear wall
0
10
132
20
30
40
R12,5
0
0
10
10
20
20
30
30
40
40

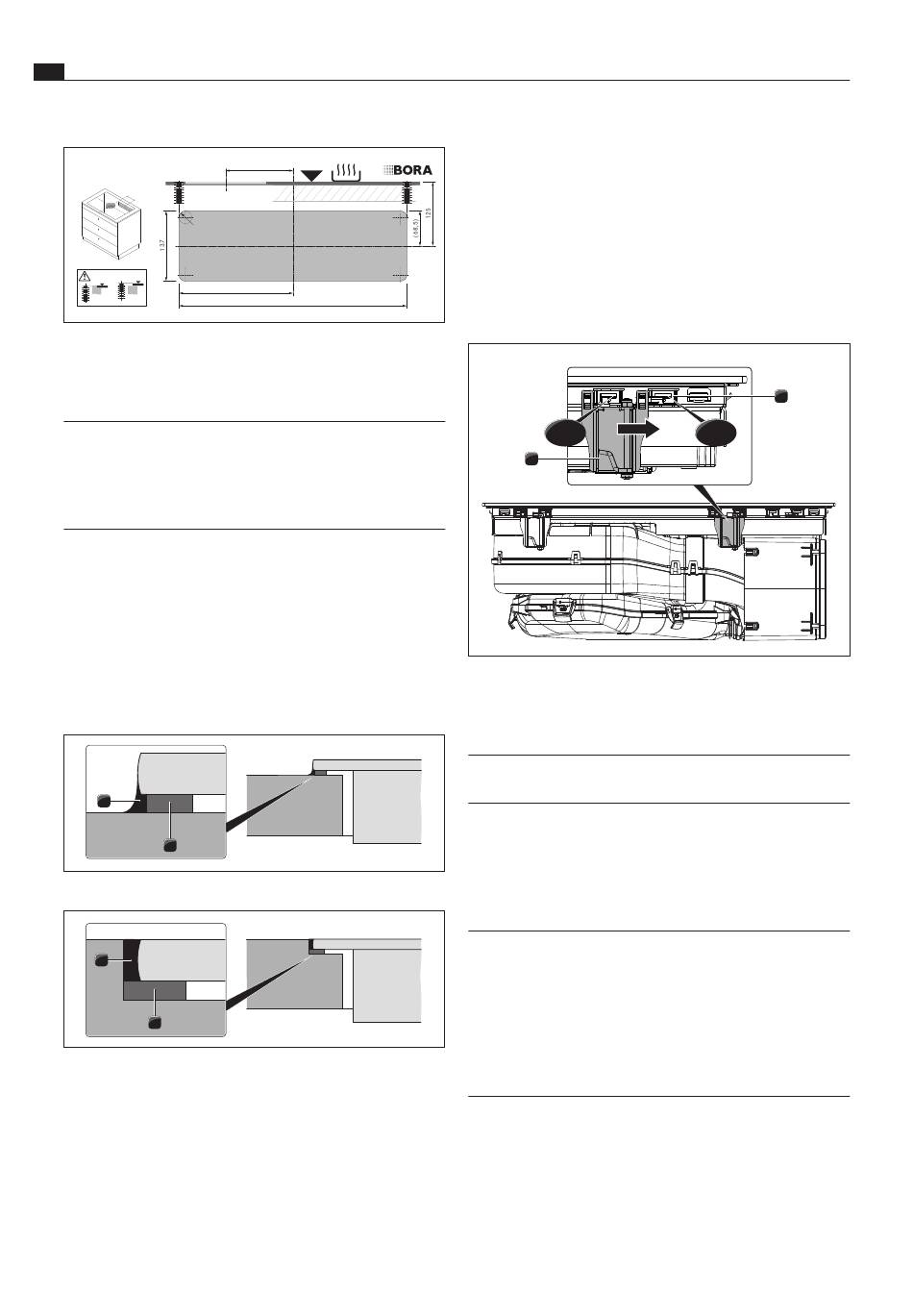

Fig. 6.28 Gabarit de découpe dans la paroi arrière
Positionnez le gabarit sur la paroi arrière du meuble à
X X
l'aide des marques et indications.
INFO Découpe au milieu (horizontale) :
125 mm depuis le bord supérieur de la table de
cuisson
Découpe au milieu (verticale) :
132 mm depuis le milieu de la table de cuisson.
Marquez la découpe de l'ouverture à l'aide du gabarit
X X
de perçage fourni.
Utilisez une scie pour réaliser l'ouverture de retour du flux.
X X
Diminuez les plinthes en hauteur ou introduisez les
X X
ouvertures correspondantes dans le socle.
6.7.2 Préparation de la table de cuisson
Mettre en place le ruban d'étanchéité
1
2
Fig. 6.29 Ruban d'étanchéité pour montage en saillie
1
2
Fig. 6.30 Ruban d'étanchéité pour montage affleurant
[1]
Pâte de silicone d'étanchéité noire résistante à la chaleur
[2] Ruban d'étanchéité
34
132
(222,5)
445
Pour un montage en saillie, avant l'installation, collez
X X
intégralement le ruban d'étanchéité fourni [2] sur le
0
10
dessous de la table de cuisson.
20
30
40
En cas de montage affleurant, collez le ruban
X X
d'étanchéité fourni [2] sur le bord horizontal de la
découpe du plan de travail même si vous posez un
joint de silicone [1] ou autre sur la table de cuisson.
Pose des pinces de montage
PURUBP-001
click
2
Fig. 6.31 Pose de la table de cuisson
[1] Ferrures de support
[2]
Pinces de montage
INFO 2 pinces de montage doivent être apposées de
chaque côté de la table de cuisson.
Insérez les 4 pinces de montage [2] jusqu'à la butée
X X
dans les ferrures de support [1] prévues à cet effet
sous la table de cuisson.
Extension de la section télescopique (option)
INFO La section télescopique permet de raccorder
la conduite à la paroi arrière du meuble. Elle
permet ainsi d'adapter la longueur de conduite
à la distance entre la table de cuisson et la paroi
arrière (max. 80 mm). Au besoin, la section
télescopique peut être prolongée de 105 mm
supplémentaires grâce à l'extension PULBTA
(disponible en accessoire).
1
