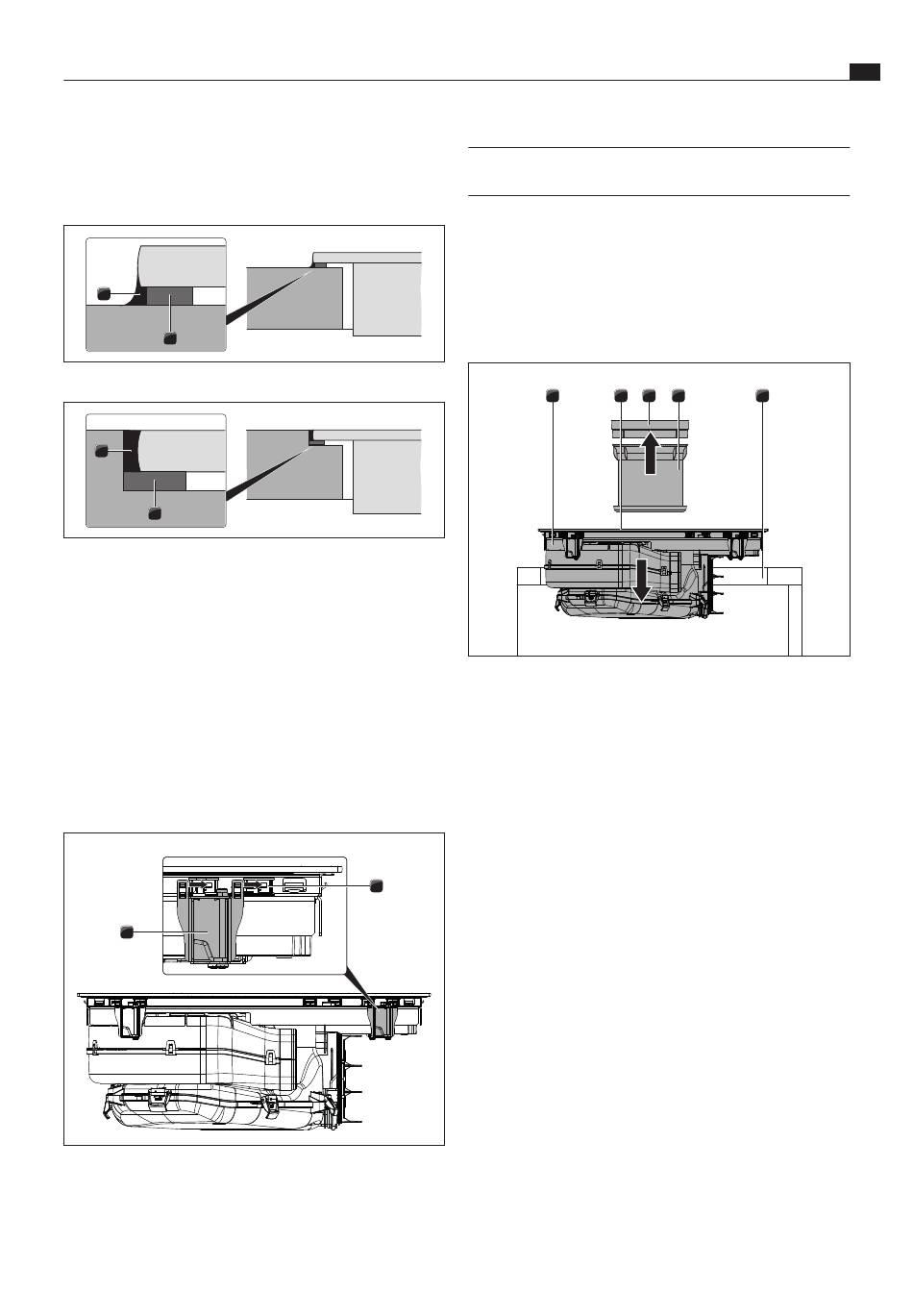

6.6.2 Préparation de la table de cuisson
Mettre en place le ruban d'étanchéité
1
2
Fig. 6.17 Ruban d'étanchéité pour montage en saillie
1
2
Fig. 6.18 Ruban d'étanchéité pour montage affleurant
[1] Pâte de silicone d'étanchéité noire résistante à la chaleur
[2]
Ruban d'étanchéité
Pour un montage en saillie, avant l'installation, collez
X X
intégralement le ruban d'étanchéité fourni [2] sur le
dessous de la table de cuisson.
En cas de montage affleurant, collez le ruban
X X
d'étanchéité fourni [2] sur le bord horizontal de la
découpe du plan de travail même si vous posez un joint
de silicone [1] ou autre sur la table de cuisson.

Pose des pinces de montage

2
Fig. 6.19

Pose de la table de cuisson

[1]
Ferrures de support
[2] Pinces de montage
www.bora.com
INFO 2 pinces de montage doivent être apposées de
chaque côté de la table de cuisson.
Insérez les 4 pinces de montage [2] jusqu'à la butée
X X
dans les ferrures de support [1] prévues à cet effet
sous la table de cuisson.
Insérez les 4 pinces de fixation dans les supports
X X
prévus à cet effet sous la table de cuisson.
6.6.3 Pose de la table de cuisson
Fig. 6.20 Pose de la table de cuisson
[1] Table de cuisson
[2]
Ouverture d'aspiration
[3] Buse d'aspiration
[4]
Filtre à graisses en acier inoxydable
[5]
Découpe de plans de travail
Avant le placement, enlevez la buse d'aspiration [3]et
X X
le filtre à graisses en acier inoxydable [4].
Utilisez l'ouverture d'aspiration [2] comme poignée
X X
pour la pose.
1
Soulevez la table de cuisson [1] et maintenez-la bien
X X
droite au-dessus de plan de travail [5].
Insérez la table de cuisson [1] au milieu de la découpe
X X
du plan de travail [5].
Alignez avec précision la table de cuisson.
X X
Remarque relative au montage affleurant :
Veillez à ce que le ruban d'étanchéité entoure bien la
X X
table de cuisson.
Remarque relative au montage en saillie :
Veillez à ce que le ruban d'étanchéité de la table de
X X
cuisson soit posé sur le plan de travail.
1 2 3 4
