Section 1 : Montage et configuration

Section 1 : Montage et configuration
Exigences liées au tracteur
Le semoir principal a été conçu pour les tracteurs munis d'un dis-
positif d'attelage éclair à trois points de la catégorie I. Les trac-
teurs qui n'appartiennent pas à cette catégorie d'attelage ne
doivent pas être utilisés.
Les bras à trois points inférieurs doivent être stabilisés pour éviter
les mouvements d'un côté à l'autre. La plupart des tracteurs ont
des blocs anti-oscillation ou des chaînes réglables qui rem-
plissent cette fonction.
S'assurer que la capacité de levage à trois points et le poids du
tracteur permettent de lever et de contrôler le semoir dans toutes
les conditions d'utilisation. Se référer aux « Spécifications et
capacités » à la page 25 pour le poids du semoir ainsi qu'à
l'avertissement ci-dessous.
!
AVERTISSEMENT
Afin de prévenir des blessures graves ou la mort :
Il se peut qu'il soit nécessaire d'ajouter une masse de lestage sur le
devant des tracteurs de poids léger avec un outil attaché à l'arrière
pour garder la maîtrise de la direction et prévenir des blessures graves
ou la mort. Consulter le Manuel d'utilisateur du tracteur pour déter-
miner les bonnes masses nécessaires et connaître les limites de poids
maximales.
Liste de vérification de montage
Les informations contenues dans la liste de vérification de mon-
tage sont de nature générale et sont fournies dans le but d'aider
l'utilisateur à préparer le tracteur et le semoir principal à l'emploi
et de fournir des procédures opérationnelles générales. Le fait
d'avoir toutes les pièces et l'équipement à la portée de la main
permettra d'accélérer la tâche de montage et rendra le travail
aussi sécuritaire que possible. Parcourir dès maintenant la liste
de vérification de montage.
Liste de vérification de montage
Vérifier
Tous les composants principaux du châssis.
Emplacement des fixations et des goupilles.
REMARQUE : Toute la quincaillerie provenant
d'usine est installée là où elle sera utilisée. Si
une pièce est temporairement retirée pour des
raisons de montage, bien noter son emplace-
ment. Garder les pièces séparées.
S'assurer que la pièce est utilisée à l'endroit
approprié. Utiliser le Manuel des pièces pour
déterminer l'emplacement des pièces qui ont
été retirées et dont on est n'est pas certain de
l'emplacement. Le double contrôle pendant le
montage réduit les risques de mal utiliser un
boulon qui pourrait être utile plus tard.
Toutes les pièces mobiles fonctionnent libre-
ment, les boulons sont serrés et les goupilles
fendues sont ouvertes.
Tous les raccords de graissage sont en place
et lubrifiés.
Les chaînes de transmission présentent une
bonne tension et un alignement exact.
Les étiquettes de sécurité sont placées correc-
tement et sont lisibles. Les remplacer si elles
sont endommagées.
1 décembre 2017
Table des matières
Exigences liées au couple
Se reporter au « Tableau des couples de serrage » à la
page 28 pour déterminer les couples de serrage appropriés
pendant le serrage de la quincaillerie.
Support d'élingue

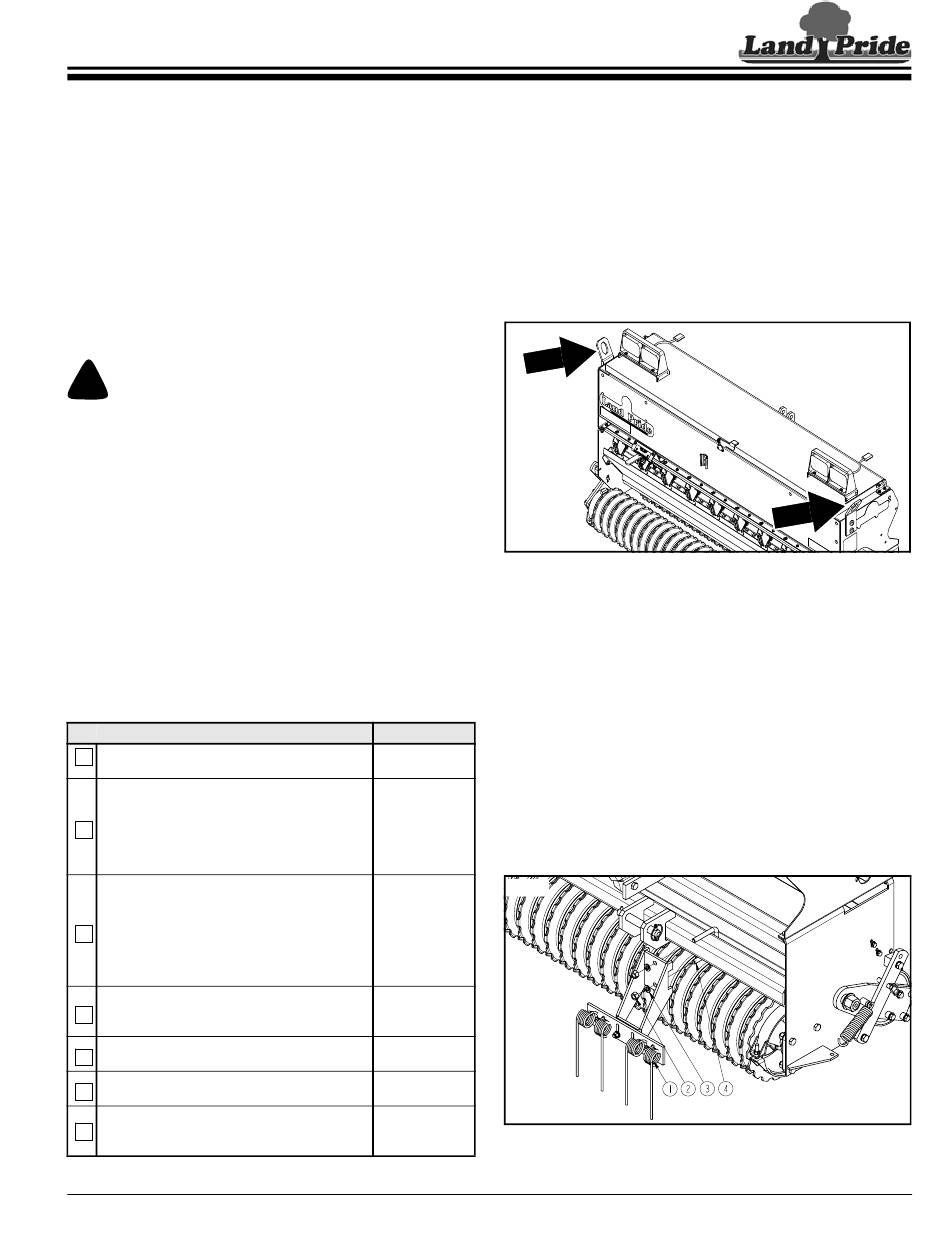

Consulter la Figure 1-1 :
Les supports d'élingue permettent aux points à chaque extrémité
du semoir d'atteler une chaîne pour lever l'appareil. Lors de l'atte-
lage d'une chaîne aux supports d'élingue, veiller à utiliser une
barre d'écartement sur la chaîne ou une longue chaîne afin
d'éviter de plier les supports d'élingue.
21492
Montage des effaceurs de traces
de pneu
Consulter la Figure 1-2 :
À des fins d'expédition, les effaceurs de traces de pneu
sont montés à 180 degrés par rapport à leur position de
fonctionnement.
Réf.
1.
Retirer l'effaceur de traces (n
quincaillerie pour les réutiliser.
Manuel
d'utilisateur
2.
Retourner l'effaceur de traces de 180 degrés et le monter à
nouveau, comme illustré, à l'aide d'un boulon en U de 1/2 po
o
(n
4), de rondelles de blocage (n
Manuel
naux (n
d'utilisateur
3.
Répéter les étapes 1 et 2 pour l'autre côté.
27779
Manuel
des pièces
313-164P
Manuel
d'utilisateur
Section 5,
Page 20
Section 4,
Page 14
Page 4
Supports d'élingue
Figure 1-1
o
1). Conserver les pièces de
o
3) et d'écrous hexago-
o
2). Serrer les écrous au couple approprié.
Effaceur de traces de pneu
Figure 1-2
Semoir principal PS1572 313-164M-FRC
7
