5.11
Signaux de coordination avec le dispositif de soudage
L'expérience a montré qu'il est essentiel de pouvoir compter sur une bonne coordination des signaux
entre le générateur et le dispositif de soudage. En cas de dysfonctionnements dû à une perte d'un signal
(par ex. rupture de l'arc) ou à une rupture de signal, le dispositif de soudage côté client peut passer en
état de dysfonctionnement. Il est souvent difficile de revenir à la configuration de base du dispositif de
soudage.
Pour cette raison, plusieurs paramètres ont été mis en place pour la phase de démarrage du procédé et
le procédé en cours pour garantir une meilleure coordination.
5.11.1 Délai d'amorçage TZ-Zünd
Pendant la phase de démarrage du procédé (en particulier en cas de procédés en tandem avec plusieurs
générateurs), la détection des erreurs d'allumage est capitale.
Sur la base d'un délai d'amorçage réglable, l'interface évalue la phase d'amorçage. Si le passage du
courant reste stable pendant un temps définissable à l'issue de l'amorçage, le système considère que
l'amorçage a réussi. Dans cette phase, le signal I>0 est enregistré. Si en revanche aucun amorçage ne
se produit au cours du délai d'erreur d'amorçage, une erreur est signalée à la commande superposée.
Une coupure forcée du procédé a alors lieu.
La surveillance de l'amorçage peut être arrêtée en réglant TZ-ZUND sur la valeur 0.
5.11.2 TZ-Set
Pour la détermination de la durée de fonctionnement de l'arc stable, le paramètre TZSet a été
défini. Si l'arc a un fonctionnement stable pendant cette durée lors la phase d'amorçage, le signal I>0 a
été enregistré.

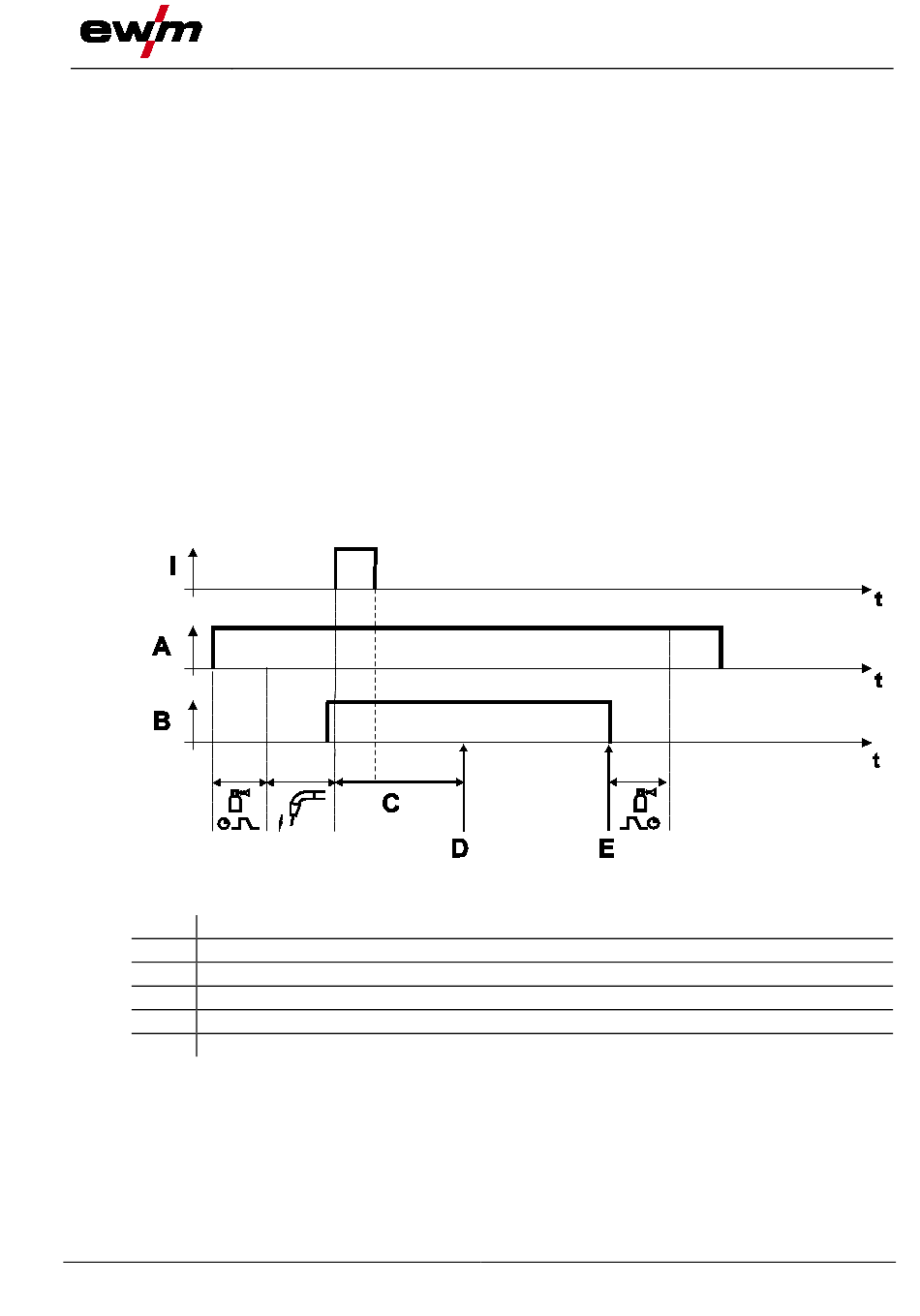

Légende
Description
A
Signal de démarrage
B
Démarrage interne
C
Ecoulement du délai d'amorçage
D
Message d'erreur d'amorçage
E
Coupure automatique
099-000769-EW502
29.06.2015
Structure et fonctionnement
Signaux de coordination avec le dispositif de soudage
Illustration 5-4
33
