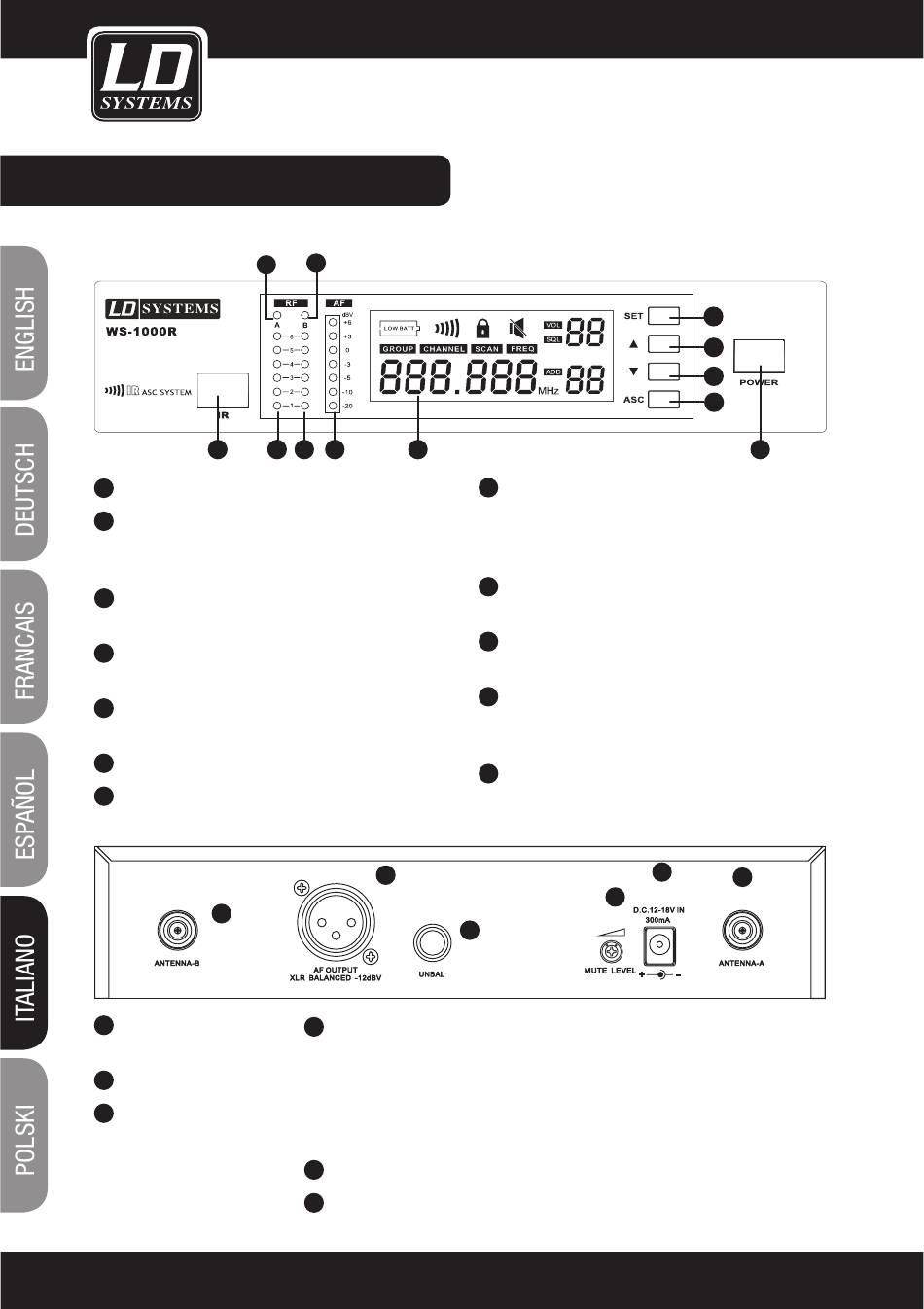

RICEVITORE LD WS1000R:
PORTA INFRAROSSI (IR)
1
SPIA RICEZIONE ANTENNA A
2
La spia si accende durante la ricezione quando il
ricevitore A è acceso.
INDICATORE INTENSITÀ DEL SEGNALE
3
ANTENNA A
INDICATORE INTENSITÀ DEL SEGNALE
4
ANTENNA B
SPIA RICEZIONE ANTENNA B
5
La spia si accende quando l'antenna B è accesa.
INDICATORE CANALE AUDIO
6
DISPLAY LCD CANALE
7
Si prega di controllare nelle impostazioni di sistema.
CONNETTORE PER
1
ANTENNA B 50 Ω
USCITA XLR
2
USCITA DA 6,3 MM
3
88
5
2
1 3 4 6
2
1
REGOLAZIONE DI PRECISIONE DEL VALORE MUTE THRESHOLD
4
Regolazione di precisione del valore Mute threshold. Generalmente non vi è
alcuna necessità di modificare questo valore in quanto impostato
correttamente di fabbrica. Tuttavia, qualora si ricevano segnali disturbati, è
possibile alzare questo valore threshold spostando il regolatore verso destra
fino a quando la spia del segnale RF si spegne.
AC ADATTATORE CONNETTORE
5
CONNETTORE PER ANTENNA A 50 Ω
6
7
TASTO SYNC (ASC)
8
Premere questo tasto per stabilire una
connessione a infrarossi tra il trasmettitore e il
ricevitore.
TASTO FRECCIA GIÙ
9
Utilizzare questo tasto per navigare nel menù.
TASTO FRECCIA SU
10
Utilizzare questo tasto per navigare nel menù.
TASTO IMPOSTAZIONI DI SISTEMA
11
Si prega di controllare nelle impostazioni di
sistema.
INTERRUTTORE ON/OFF
12
3
FRONTE:
11
10
9
8
12
RETRO
5
6
4
