4.2.1.2
Support orientable – AS048
L'appareil est porté par un support complètement orientable. L'assemblage du support avec
l'appareil est assuré par une CHC M14 x 24. Cette dernière sert également de réglage
d'orientation latérale.
4 fixations (M8) permettent de fixer le support au mur ou sur une tube (2 inch ou 2,5 inch) et
l'orientation verticale de l'appareil est assuré par le serrage de 2 CHC M14
L'ensemble pèse environ 7 Kg
4.2.2

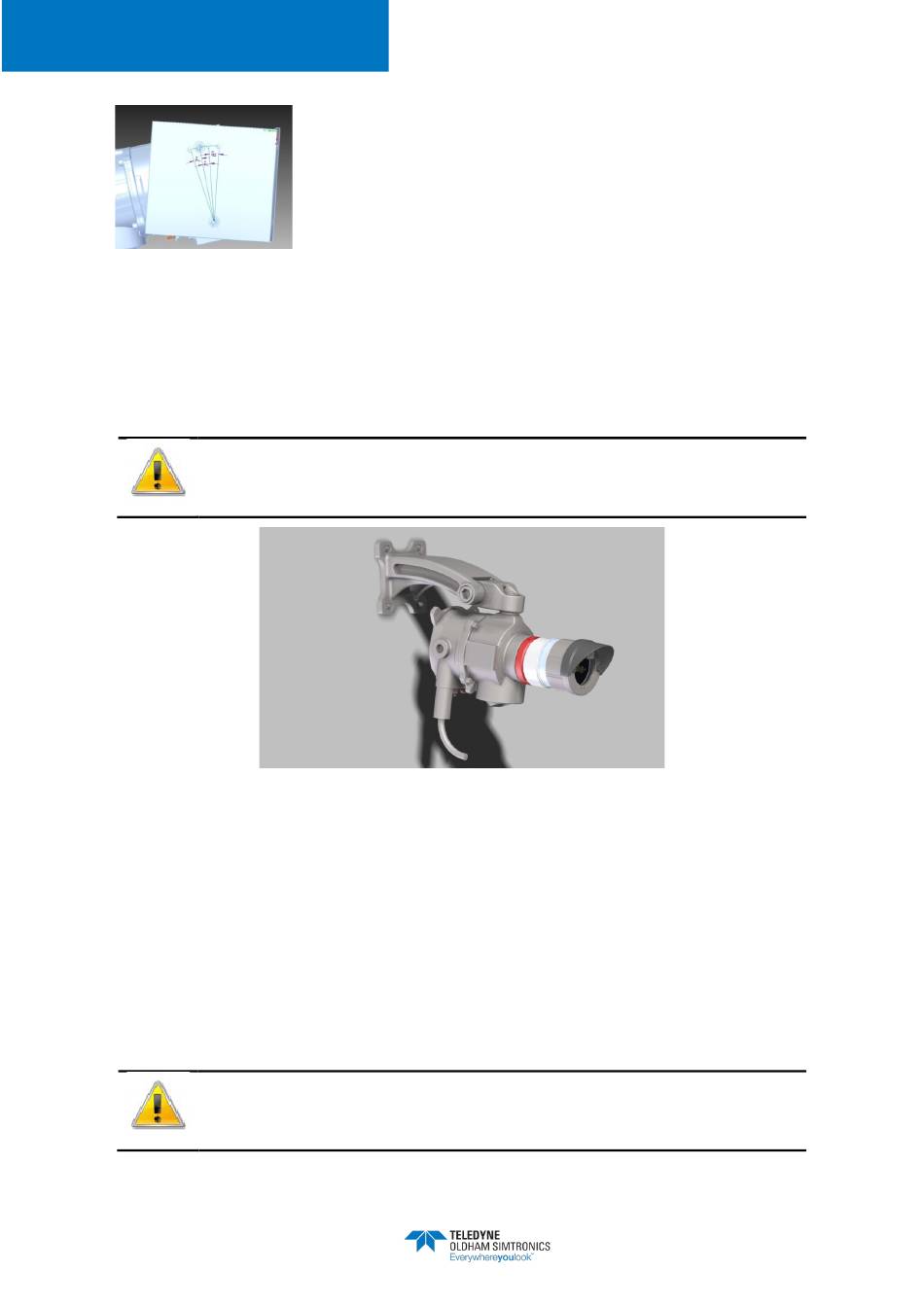

Assemblage du détecteur
Vérifier la présence et le bon état du joint torique (pas de craquelures, de coupures, bonne
élasticité) au niveau de la portée ADF, s'assurer que cette dernière est correctement graissée et
qu'elle ne présente pas de rayure ou « coup » visible.
Raccorder les connecteurs sur leur embase comme décrit dans le paragraphe 4.3.
Emboîter le boîtier principal sur le socle en arrangeant l'excès de câble dans le socle.
Mettre en place et serrer les quatre vis M5 avec leur rondelle grower.
Il est possible de mettre en place une élingue (non fournie) entre le socle et le boitier (en partie
basse) grâce à deux trous filetés (M4 x 6).
Seule les vis ayant une propriété de classe A4 (limite d'élasticité ≥ 600 MPa)
doivent être utilisées en tant que fermeture spéciale.
NOSP17661
Revision 02a
Commencer par fixer le socle. L'ajustement et la terminaison des
câbles s'exécutent dans le socle uniquement. Ceci limite l'exposition
des composants électroniques dans le boîtier au minimum.
MULTIFLAMME DF-TV7
DÉTECTEUR OPTIQUE DE FLAMME
NOTICE TECHNIQUE
17
