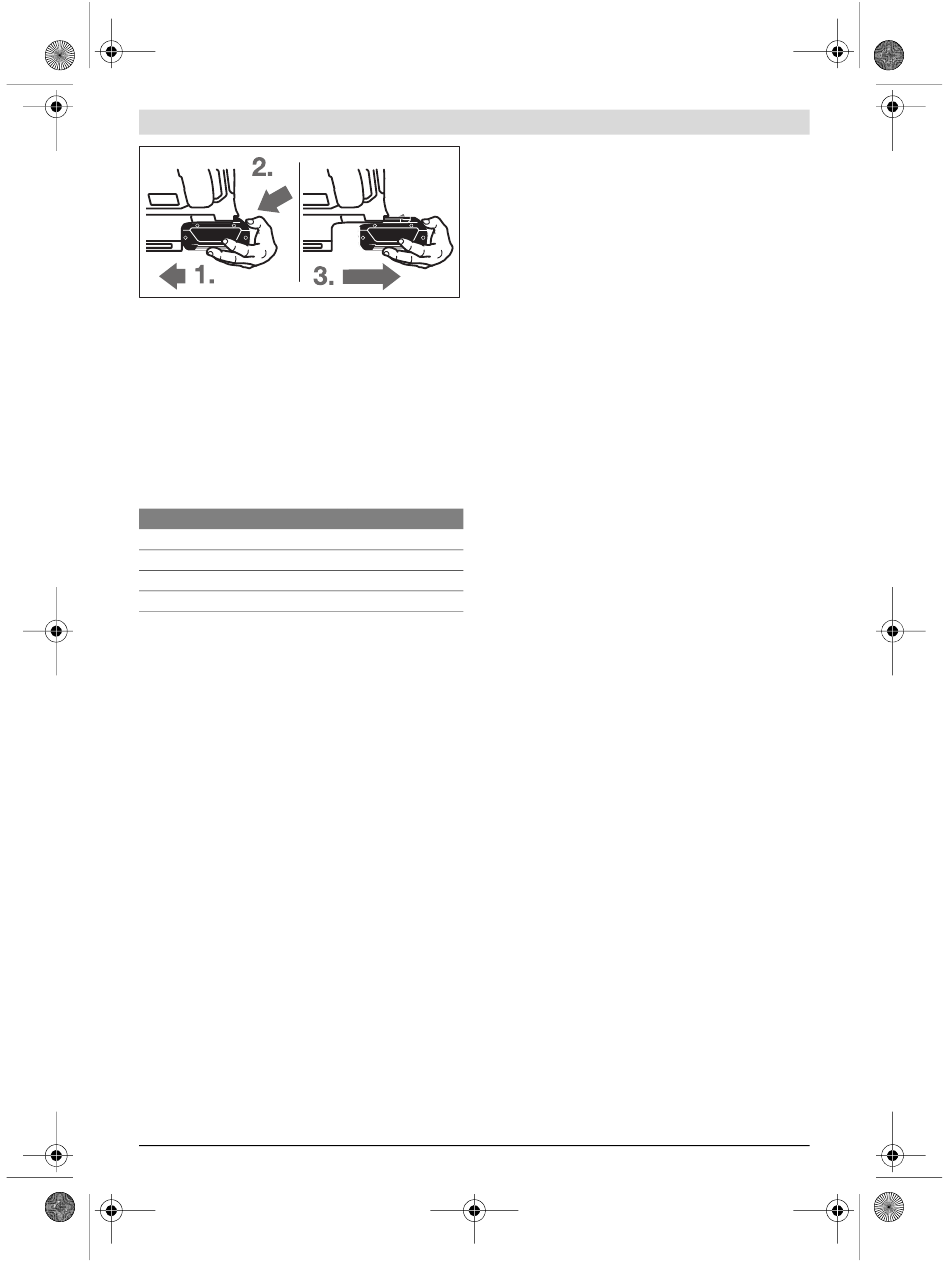

Aku eemaldamiseks 11:
– Suruge akut vastu elektrilise tööriista talda (1.) ja vajutage
samaaegselt vabastusklahvile 18 (2.).
– Tõmmake aku elektrilise tööriista küljest maha (3.).
Aku täituvusastme indikaator (vt joonist B)
Kolm rohelist aku täituvusastme indikaatorit 21 näitavad aku
11 laetuse astet.
Laetuse astet saab kontrollida vaid mahavõetud aku puhul.
– Laetuse astme kuvamiseks vajutage nupule 20. Ca
5 sekundi pärast kustub laetuse astme indikaator auto-
maatselt.
LED
Pidev tuli 3 x roheline
Pidev tuli 2 x roheline
Pidev tuli 1 x roheline
Vilkuv tuli 1 x roheline
Kui pärast klahvile 20 vajutamist ei sütti mitte ükski indikaa-
tortuli, on aku defektne ja tuleb välja vahetada.
Laadimise ajal süttivad ja kustuvad kolm rohelist indikaator-
tuld üksteise järel pidevalt. Aku on täiesti laetud, kui indikaa-
torid põlevad pideva tulega. Umbes 5 minutit pärast aku täitu-
mist kustuvad rohelised indikaatortuled uuesti.
Lisakäepide
 Kasutage seadet alati koos lisakäepidemega 16.
Lisakäepideme keeramine (vt joonist C)
Lisakäepidet 16 võite vastavalt oma soovile pöörata asendis-
se, mis võimaldab turvalise ja mugava töö.
– Keerake lisakäepidet 16 vastupäeva ja seadke lisakäepide
16 soovitud asendisse. Seejärel keerake lisakäepide 16
päripäeva kinni.
Veenduge, et lisakäepideme kinnitusriba on korpuse vastavas
soones.
Padruni ja tarvikute valik
Löökpuurimiseks ja meiseldamiseks läheb vaja SDS-plus-tar-
vikuid, mis paigaldatakse SDS-plus-padrunisse.
Puidu, metalli, keraamiliste plaatide ja plastmaterjalide löögi-
ta puurimiseks, samuti kruvide keeramiseks kasutatakse ilma
SDS-plus-kinnituseta tarvikuid (nt silindrilise sabaga puure).
Nende tarvikute jaoks läheb vaja kiirkinnituspadrunit või ham-
masvööpadrunit.
1 609 92A 3DF | (27.3.18)
Hammasvööpadruni paigaldamine/eemaldamine
(GBH 18V-26)
Et töötada SDS-plus-kinnituseta tarvikutega (nt silindrilise sa-
baga puuriga), tuleb seadme külge kinnitada sobiv padrun
(hammasvöö- või kiirkinnituspadrun, lisatarvik).
Hammasvööpadruni paigaldamine (vt joonist E)
– Keerake SDS-plus-adapter 25 hammasvööpadrunisse 24.
Kinnitage hammasvööpadrun 24 kinnituskruviga 23. Pan-
ge tähele, et kinnituskruvi on vasakkeermega.
Hammasvööpadruni paigaldamine (vt joonist E)
– Puhastage adapteri padrunisse kinnituvat osa ja määrige
seda kergelt.
– Lükake hammasvööpadrun koos adapteriga pöörd-
liigutusega padrunisse, kuni see automaatselt lukustub.
– Lukustuse kontrollimiseks tõmmake hammasvööpadrunit.
Hammasvööpadruni eemaldamine
– Lükake lukustushülss 5 taha ja võtke hammasvööpadrun
24 maha.
Vahetatava padruni eemaldamine/paigaldamine
(GBH 18V-26 F)
Mahtuvus
≥2/3
SDS-plus vahetatava padruni 2 saab kergesti asendada tarne-
≥1/3 komplekti kuuluva kiirkinnituspadruniga 1.
<1/3 Vahetatava padruni eemaldamine (vt joonist F)
– Tõmmake vahetatava padruni lukustusrõngas 6 taha, hoid-
Reserv
ke seda selles asendis ja tõmmake SDS-plus vahetatav
padrun 2 või kiirkinnituspadrun 1 suunaga ette maha.
– Pärast eemaldamist kaitske vahetatavat padrunit määrdu-
mise eest.
Vahetatava padruni paigaldamine (vt joonist G)
 Kasutage üksnes konkreetsele mudelile ette nähtud
originaaldetaile ja veenduge, et identifitseerimissoon-
te 27 arv on õige. Kasutada tohib vaid kahe või kolme
indentifitseerimissoonega vahetatavat padrunit. Kui
elektrilises tööriistas kasutatakse ebasobivat vahetatavat
padrunit, võib tarvik tööriista kasutamise ajal välja kukku-
da.
– Enne paigaldamist puhastage vahetatav padrun ja määrige
selle sisseasetatavat osa kergelt.
– Võtke SDS-plus vahetatavast padrunist 2 või kiir-
kinnituspadrunist 1 terve käega ümbert kinni. Lükake va-
hetatav padrun pöördliigutusega padruni kinnituskohta
26, kuni kuulete fikseerumisest märku andvat heli.
– Vahetatav padrun lukustub automaatselt. Lukustuse kont-
rollimiseks tõmmake vahetatavat padrunit.
Tarviku vahetus
Tolmukaitse 4 kaitseb seadet töötamise ajal puurimistolmu
sissetungimise eest. Tarviku paigaldamisel jälgige, et tolmu-
kaitse 4 ei saa vigastada.
 Vigastatud tolmukaitse tuleb kohe välja vahetada. Tol-
mukaitse väljavahetamiseks tuleks seade toimetada
remonditöökotta.
