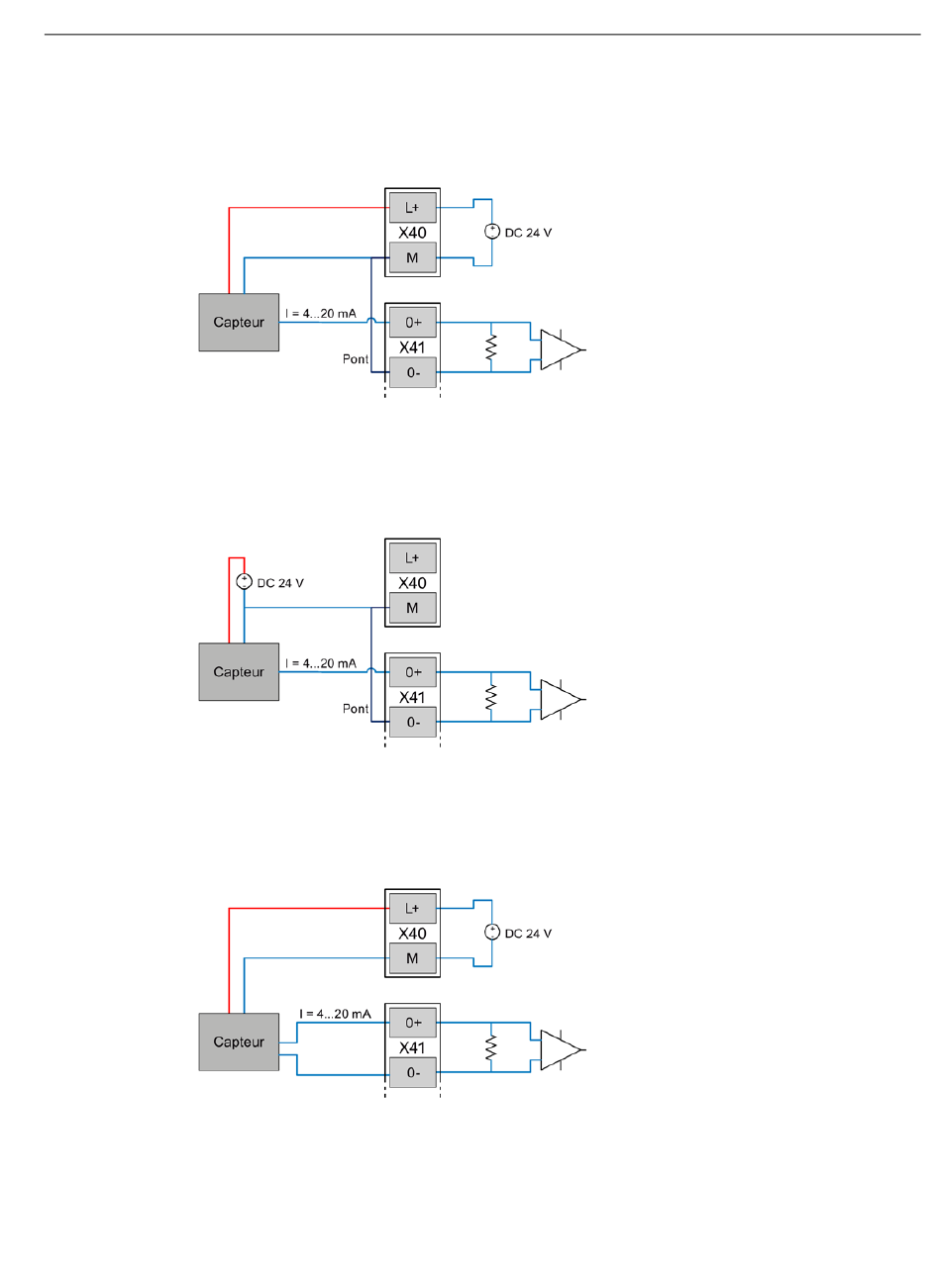

La borne "M" du bornier X40 et la borne "0-" du bornier X41 doivent être pontées.
Connexion d'un transducteur de mesure à 3 fils
Figure 3-5
La borne "M" du bornier X40 et la borne "0-" du bornier X41 doivent être pontées.
Connexion d'un transducteur de mesure à 3 fils avec alimentation externe
Figure 3-6
La borne "M" du bornier X40 et la borne "0-" du bornier X41 doivent être pontées.
Connexion d'un transducteur de mesure à 4 fils
Figure 3-7
RTU3010C
Instructions de service, 07/2018, C79000-G8977-C480-02
Connexion d'un transducteur de mesure à 3 fils
Connexion d'un transducteur de mesure à 3 fils avec alimentation externe
Connexion d'un transducteur de mesure à 4 fils
Connexion, montage et mise en service
3.7 Connexion de la RTU
69
