Le bloc analyse les plages comme suit :
● Analyse dans l'ordre ascendant
Les plages sont analysées dans l'ordre ascendant de 1 à 3. L'analyse s'arrête dès que le
signal se situe dans une plage, c.-à-d. que la sortie est mise à 1.
● Analyse exclusive
Les plages sont analysées exclusivement.
Cela signifie que les plages possèdent les priorités suivantes :
– Plage 1 : Plus haute priorité
– Plage 2 : Priorité moyenne
– Plage 3 : Plus faible priorité :
Dès que le signal d'entrée se trouve dans deux ou trois plages, la sortie possédant la
plus haute priorité est mise à 1. Si le signal se trouve dans la plage 1 ou dans la plage 2
par ex., seul le signal 1 est mis à 1. En d'autres termes, tout au plus une des trois sorties
est mise à 1.
Le bloc peut ainsi adopter jusqu'à 4 états.
Exemple :
①
②
③
④

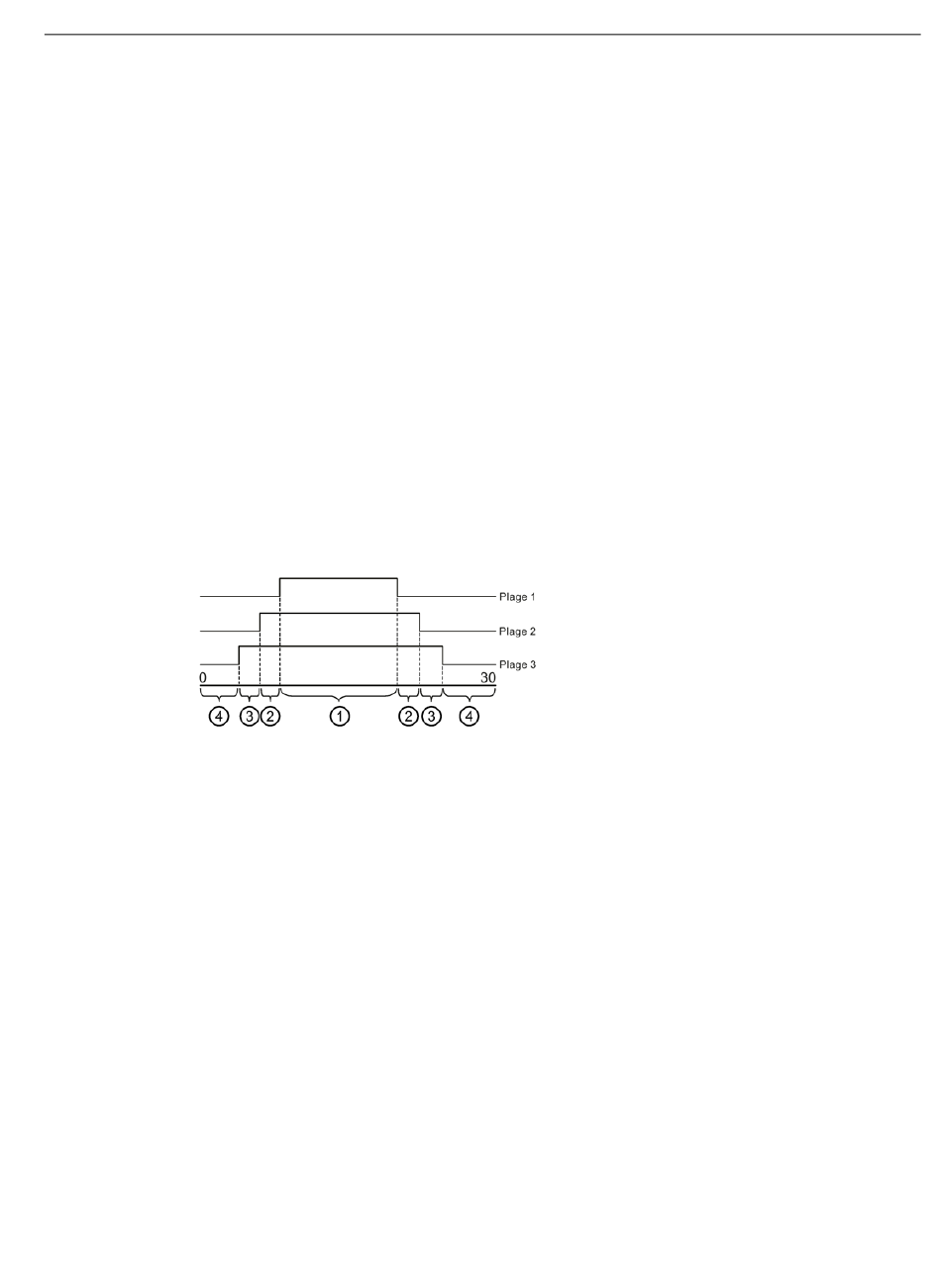

Figure 5-8
L'analyse ne peut être cohérente que si des variables valides ont été affectées aux sorties.
RTU3010C
Instructions de service, 07/2018, C79000-G8977-C480-02
Le signal se trouve dans les plages 1, 2 et 3. Seule la sortie 1 est mise à 1.
Le signal se trouve dans les plages 2 et 3. Seule la sortie 2 est mise à 1.
Le signal se trouve dans la plage 3. Seule la sortie 3 est mise à 1.
Aucune sortie n'est mise à 1 car le signal ne se trouve dans aucune des plages paramétrées.
Exemple de surveillance de plage
5.7 Blocs pour fonctions de valeur analogique
