Statisme
Dans le cas d'une perte de bus CAN, le statisme de vitesse et de tension peuvent répartir les kW et
kVAR respectivement. Comme le statisme est activé, le contrôle n'utilise aucune intégrale.
Statisme de fréquence
Le statisme correspond à l'offset relatif permis:
Statisme vitesse = (Taux de fréquence sans charge – Fréquence de base)/ Taux de fréquence sans
charge
Les générateurs de la centrale répartiront leur charge proportionnellement à leur puissance
nominale i.e. avec le même P/P0. Comme ils sont configuréss avec le même statisme, ils partagent
les mêmes caractéristiques de statisme. Lorsque la charge augmente, ils répondent par une
diminution de la fréquence qui correspond à une augmentation de la puissance active.
L'augmentation de la puissance active s'oppose à la réduction de la fréquence.
générateurs se répartissent la charge.
Statisme de tension utilise la tension au lieu de la fréquence pour répartir les kVAR.
Les statismes sont configurés dans les GENSYS, pas dans les régulateurs de vitesse ou tension :
Si 3052 est configuré sur 8 ou 9 sur tous les modules, tous les générateurs seront en statisme de
fréquence et tension. Il est important de configurer les mêmes déviations 2204 et 2250 sur tous les
modules.
Paramètre Label
2204 Statisme F
2250 Statisme F
3052 CAN bus défaut
2306 TM ferm. base
Si les générateurs n'ont pas encore démarrés lorsqu'ils perdent le bus CAN, un mode dégradé de
démarrage est utilisé pour éviter un faux couplage ; le générateur #n ne peut pas fermer son disjoncteur
avant
Suivre avec attention, les procédures de configuration (amplitude -offset) du chapitre 5.2 & 5.3 pour avoir la
meilleure répartition possible en statisme.
0%: isochronous
f0
f
1 P/P0
Description
% pour la répartition de kW. Défaut: 2%
% pour la répartition de kVAR. Défaut: 2%
8 ou 9
Délai pour fermer le disjoncteur si [3052] = 8. Défaut: 15.0s
[2306]/10 + 7 x n (seconds)
AVERTISSEMENT
manuel utilisateur – documentation technique

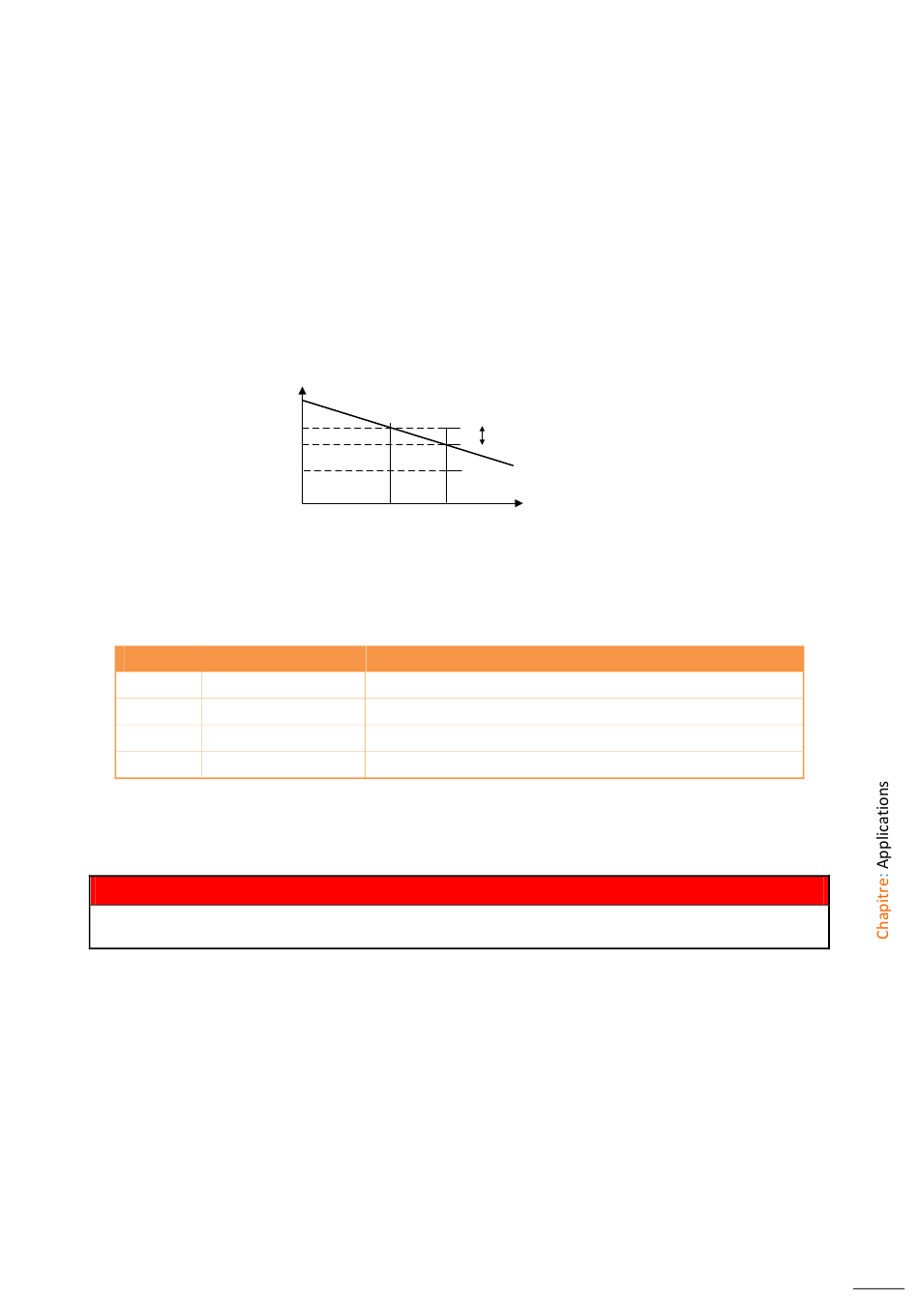

Speed droop=(f0-f)/f0
Droop characteristic
Finalement les
