Manuel utilisateur – documentation technique A27Y0 9 0020 A FR Platine tachymétrique 2 seuils MANUEL UTILISATEUR – DOCUMENTATION TECHNIQUE Référence: A27YO 9 0020 A EN Dernière mise à jour: Juin 2019...
Juin 2019 Edition initiale CRE Technology considère que toutes les informations fournies dans cette documentation sont correctes et fiables et se réserve le droit de mettre à jour la documentation à tout moment. CRE Technology n’assume aucune responsabilité pour son utilisation.
Manuel utilisateur – documentation technique A27Y0 9 0020 A FR Sommaire Presentation ................... Erreur ! Signet non défini.4 AVERTISSEMENT .......................... 5 Dimensions ..........................6 Caractéristiques électriques ......................7 Installation ........................... 8 Raccordement ..........................8 Calibrage et Dépannage ......................9 Calibrage avec moteur en fonctionnement ................9 Calibrage sur bureau de test .....................

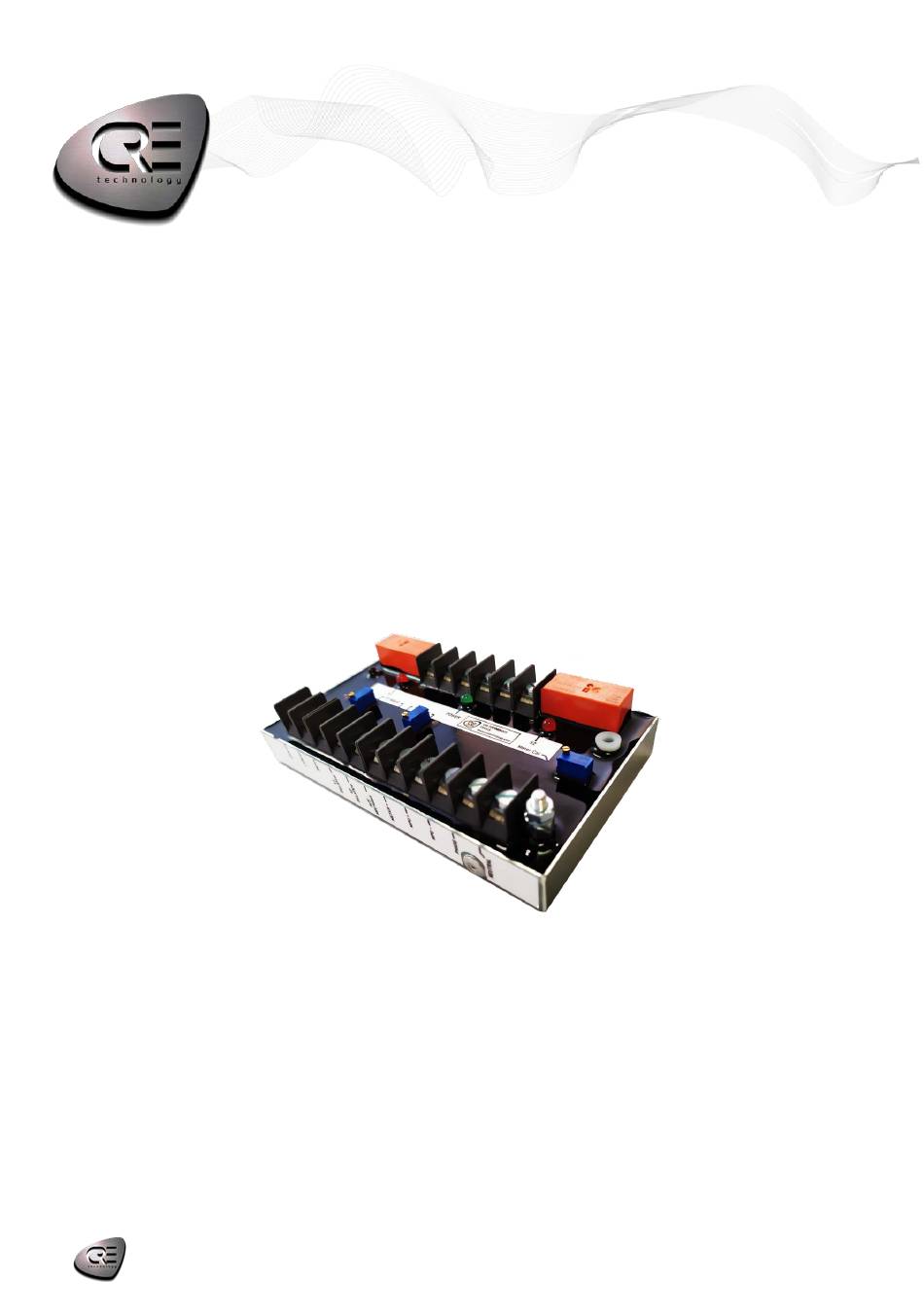

A27Y0 9 0020 A FR 1. Présentation La platine DV2 est une platine tachymétrique 2 seuils pour des applications moteur industriel et générateur. La platine DV2 a 2 sorties réglables de manière indépendantes. Vérifier les schémas de raccordement dans ce manuel pour avoir le montage le plus adéquate.
Manuel utilisateur – documentation technique A27Y0 9 0020 A FR 1.1 AVERTISSEMENT DANGER TENSIONS DANGEREUSES. Ne pas manipuler si pas qualifié sur générateurs. Le système ne doit pas être installé, manipulé, mis en service ou modifié sauf par une personne qualifiée qui comprend les risques des tensions dangereuses, et qui comprend ce document technique.
Manuel utilisateur – documentation technique A27Y0 9 0020 A FR 1.2 Dimensions Le produit DV2 est protégé contre les agressions extérieures environnementales par un revêtement de type Epoxy. Les dimensions du DV2 :...
Manuel utilisateur – documentation technique A27Y0 9 0020 A FR 1.3 Caractéristiques électriques Un multimètre pour mesurer les tensions DC sera nécessaire pour le calibrage. Le réglage ’CAL’ = 2.00 Volts sur la sortie mesure pour vitesse nominal (1500 tr/mins ou 50Hz) Indicateur : 0-1mA.
Manuel utilisateur – documentation technique A27Y0 9 0020 A FR 2. Installation 2.1 Raccordement Notes: • Les sorties relais identifiées comme N/O et N/C indique l’état au repos • N/O = normalement ouvert; N/C = normalement fermé • Les LEDs rouge s’allument pour indiquer que le relais est actif. La LED verte quand le produit est alimenté.
Manuel utilisateur – documentation technique A27Y0 9 0020 A FR 3. CALIBRAGE ET DÉPANNAGE Le produit ne fonctionne pas Si la led verte ne s’allume pas, utiliser un multimètre pour vérifier la présence du 12VDC ou 24VDC et qu’il soit correctement raccordé comme indiqué en figure.1. Si l’alimentation est correcte et que la led verte ne s’allume pas : remplacer le produit.
Manuel utilisateur – documentation technique A27Y0 9 0020 A FR Ex en ALT : Vm = 2.00 x (51.5Hz fréquence actuelle / 50Hz Fréquence nominale) = 2.06V Régler le potentiomètre ’CAL’ jusqu’a ce le voltmètre mesure la tension calculée. Le produit est maintenant calibré et la sortie indicateur de vitesse en V est réglée pour lire 2.00V à vitesse normale/nominale (ex: 50Hz, 1500RPM).
Page 11
Manuel utilisateur – documentation technique A27Y0 9 0020 A FR CRE TECHNOLOGY 130 allée Charles-Victor Naudin Zone des Templiers Sophia-Antipolis 06410 BIOT FRANCE Téléphone: +33 (0)4 92 38 86 82 Fax: +33 (0)4 92 38 86 83 Site Web: www.cretechnology.com Email: info@cretechnology.com...
