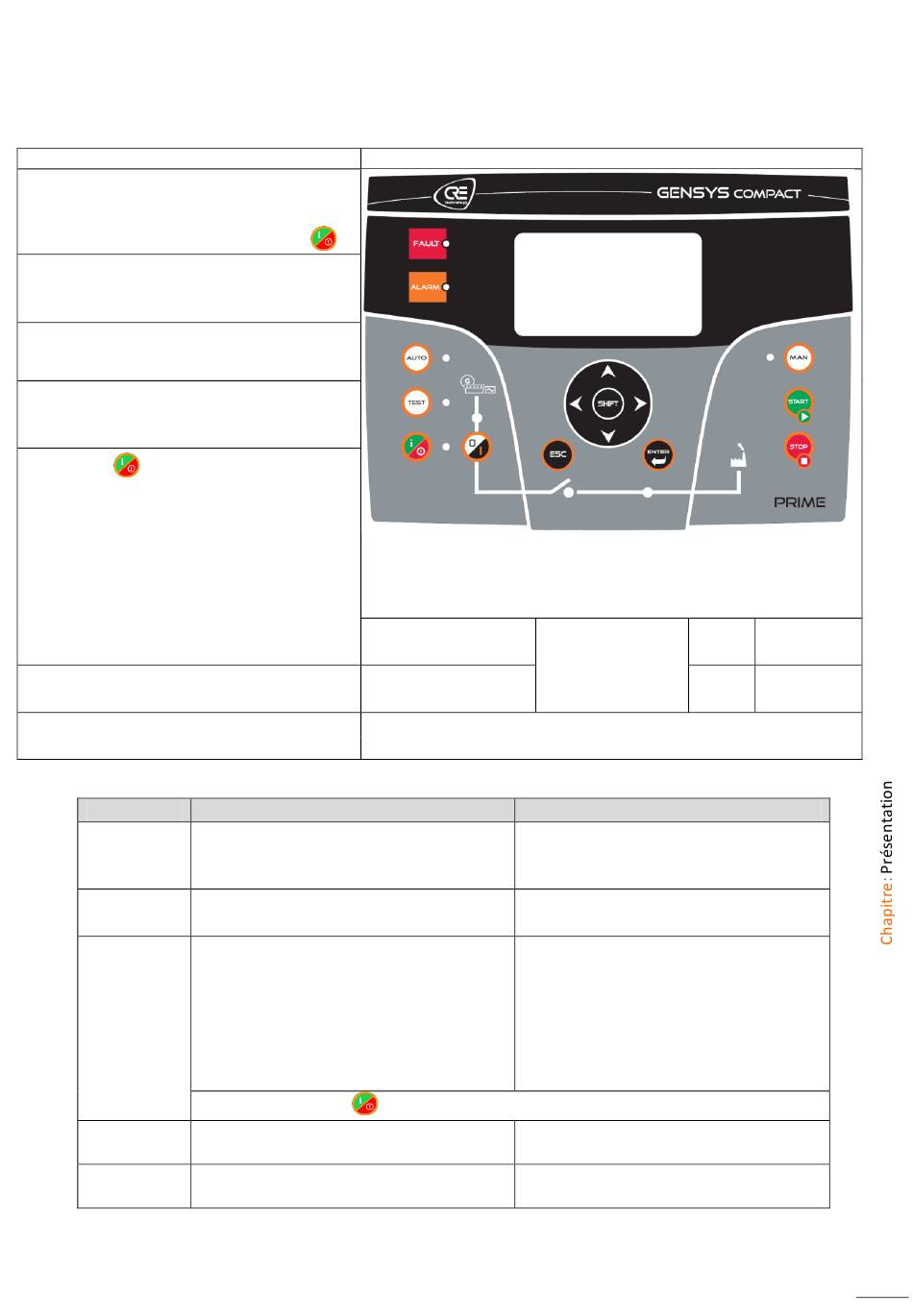

INTERFACE HOMME MACHINE

La LED clignote sur apparition d'un défaut.
Acquittement via un appui sur le bouton
La LED clignote sur apparition d'une alarme.
Acquittement via un appui sur le bouton
Appuyer pour passer en mode automatique. La
LED associée s'allume si le mode est activé.
Appuyer pour passer en mode test (démarrage
moteur et fermeture du disjoncteur). La LED
associée s'allume si le mode est activé.
Un appui sur permet d'accéder à la page :
.DEFAUTS si un défaut est apparu (LED
clignotante).
.ALARMES si une alarme est apparue (LED
clignotante).
.INFORMATION avec les états Groupe et Moteur
ainsi que les valeurs de votre choix.
Appuyer de nouveau pour quitter.
Touches de navigation:
Touches


Shift
Esc
Enter
En mode manuel:
Mode Navigation
Défilement cyclique des menus.
Défilement cyclique des pages d'un sous-
menu lorsqu'il a été sélectionné et validé.
Utilisée avec  pour augmenter/diminuer
la luminosité de l'afficheur LCD.
Utilisé avec   pour augmenter/diminuer le
contraste de l'afficheur LCD.
Utilisée avec la touche
Retour au menu parent (3 appuis pour aller à
l'écran principal) ou au menu précédent
Accès à un menu / Passage en mode Edition
manuel utilisateur – documentation technique
Afficheur LCD rétro-éclairé
LED Groupe prêt
Contrôle du disjoncteur
groupe
LED d'état du disjoncteur groupe
(Allumée quand disj. fermé)
Mode Edition
Changement de valeur d'un paramètre.
Maintenir
changement.
–
En mode manuel et disjoncteur ouvert,
utilisé avec  pour
augmenter/diminuer:
 La vitesse quand une page de contrôle
 La tension quand une page de contrôle
pour acquitter les défauts et les alarmes.
Setting change rejection and return to the
Navigation mode
Validation du paramètre modifié et retour
en mode Navigation
Navigation/Edition
(Voir ci-dessous)
LED d'état du jeu de barres
(Allumée si présence tension)
appuyée pour
de vitesse est affichée.
de tension est affichée.
Mode manuel
mode
Démarrage/
arrêt groupe
accélérer le
