3.3

PROTECTIONS

3.3.1 Général
Les protections sont déclenchées par un évènement interne ou externe (alarmes, défauts, entrées
logique, perte du bus CAN,....). Afin de protéger le processus, le moteur ou l'alternateur, une action
doit être associée aux évènements. Ces actions sont de différentes sortes:
 Elles peuvent juste remonter une alarme ; avertissement visualisable sur l'écran LCD (ANSI30) ; un
rapport peut être récupéré
 Elles peuvent protéger le matériel : le moteur s'arrête, le disjoncteur s'ouvre en sécurité... et peut
activer une sortie
 Elles peuvent avoir recours à une solution alternative (reconfiguration) que nous appellerons
« Fallback ».
L'action est une configuration de la protection : paramètre CT ou contrôle d'une perte du bus CAN
inter-module (solution alternative). Les actions de statisme et la valeur 10 sont réservées au défaut
bus CAN. (Action 8 et 9 sont préférables pour avoir une répartition).

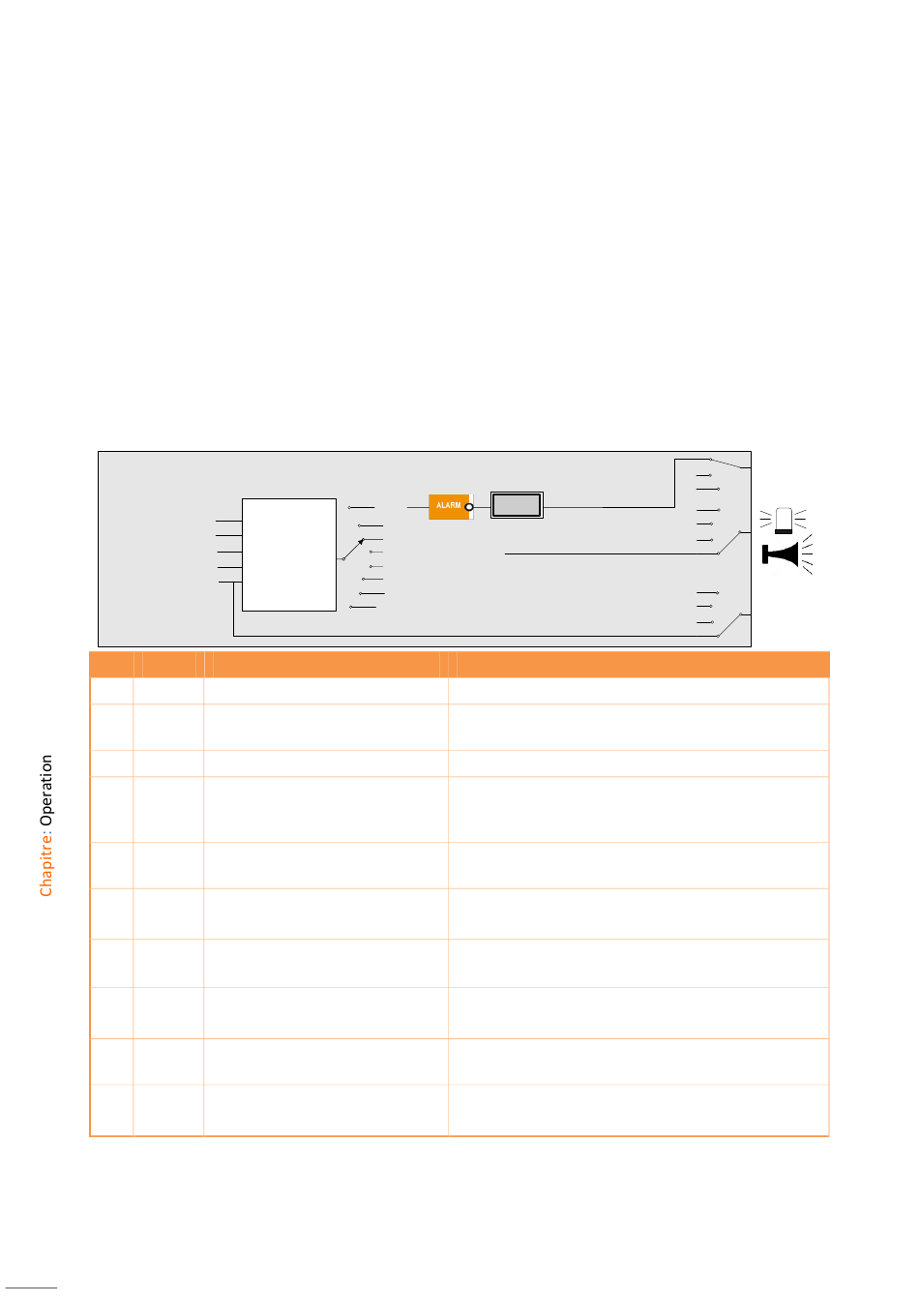

Triggering events
Fail synch.
CAN bus fault
Battery undervolt.
Water temp. excess
Oil press. default
Valeur Type
0 –
1 Fallback
3 Alarme
4 Sécurité
5 Sécurité
6 Fallback
7 Fallback
8 Fallback
9 Fallback
10 Dégradé
Les actions sont à configurées dans CRE Config. Les valeurs numériques ne sont affichées que dans le
fichier texte de configuration. Voir 8.2, p114.
38
Targeted
protection
type
...
Action
Désactivé (pas d'action)
Défaut électrique GE
Alarme
Défaut (Soft shutdown)
Sécurité (Hard shutdown)
Défaut (Soft shutdown) + Aide
Défaut électrique GE + Aide
Statisme + Alarme
Statisme + Pas de démarrage si en
couplage à l'arrêt
Pas de démarrage si en couplage à
l'arrêt
Common effects
ALARMS
Alarm
Bus electrical fault
Gen. electrical fault
Soft shutdown summary
Fault (Soft shutdown)
Security (Hard shutdown)
Fault (Soft shutdown) + Help
Gen. electrical fault + Help
Droop + Alarm / (Droop +) No start if Static paralleling
Min/Max Analog n
Description
–
Ouvre le disjoncteur et tente de se resynchroniser. Le
nombre d'essai est configurable par 4854.
Avertissement sur l'écran LCD
Ouvre le disjoncteur permettant d'effectuer un
refroidissement du moteur hors charge pendant la
durée de la temporisation configurée, puis s'arrête.
Ouvre le disjoncteur et s'arrête immédiatement sans
refroidissement. Avertissement d'un « Défaut critique »
Voir le chapitre
Fallback plans
ibidem
ibidem
S'il est déjà démarré, le générateur reste en marche
sinon il ne démarre pas.
ibidem
Alarm summary
A56 Z0 9 0020 B FR
