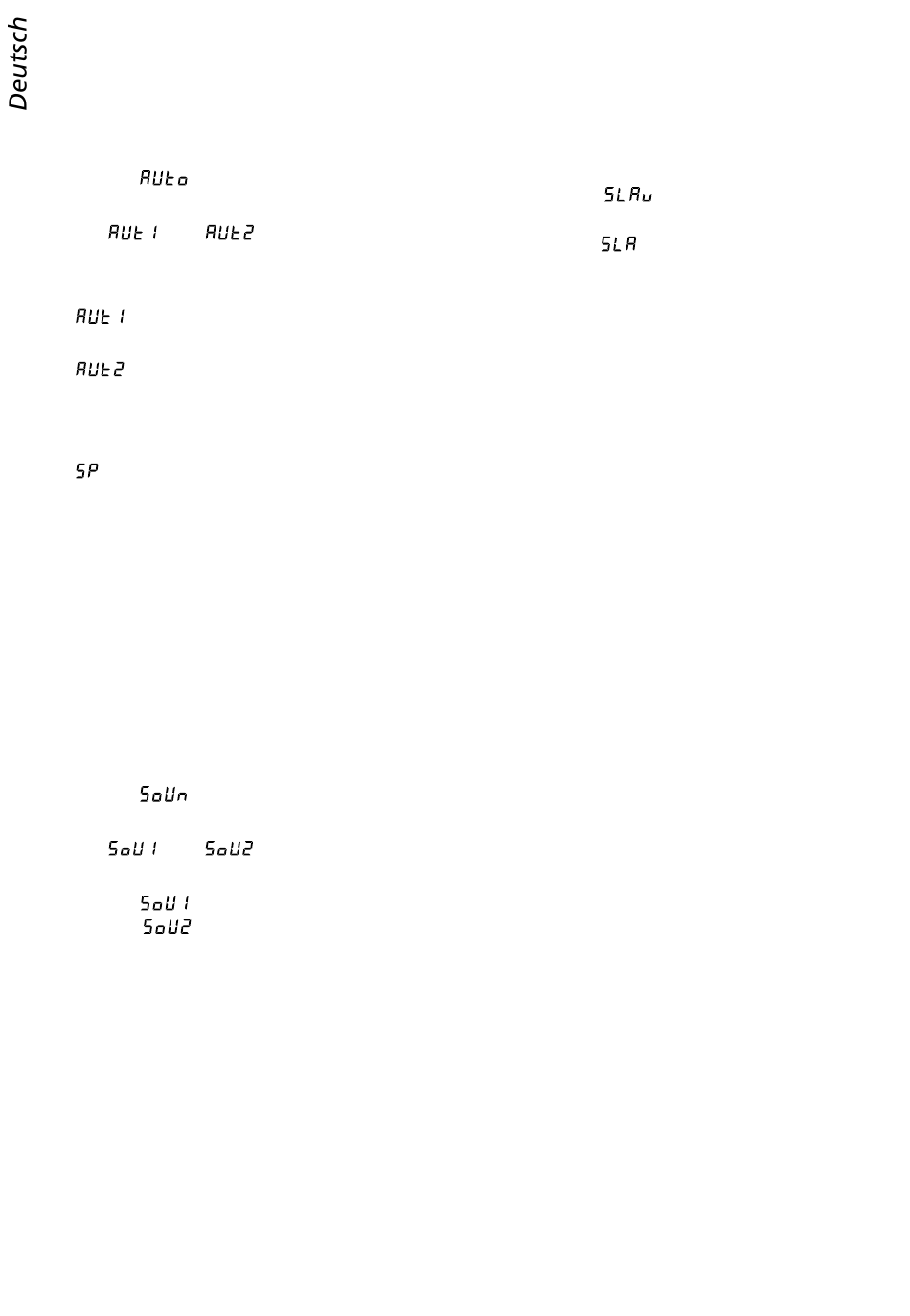

6.1.2 Automatisch ablaufende Programme

1) Die Taste MENU so oft drücken, bis sich die
Anzeige im Display nicht mehr ändert . Das Dis-
play zeigt jetzt die Betriebsart an (
ganz links) .
2) Die Taste  oder  so oft drücken, bis das
Display
3) Die Taste ENTER drücken . Das Display schaltet
auf oder
4) Mit der Taste  oder  das gewünschte Steu-
erprogramm wählen:
= Überblenden und Umschalten zwischen
verschiedenen Farben
= verschiedene Farbwechselarten und
Stroboskop abwechselnd
5) Zum Ändern der Ablaufgeschwindigkeit die
Taste ENTER drücken . Das Display zeigt nun
(Speed = Geschwindigkeit) und eine Ziffer
(1 – 9) . Mit der Taste  oder  die Geschwin-
digkeit einstellen (1 = langsam, 9 = schnell) .

6.1.3 Musiksteuerung

Bei der Musiksteuerung leuchten die LEDs durch
über das Mikrofon (4) aufgenommene Schallereig-
nisse kurz in maximaler Helligkeit auf .
1) Die Taste MENU so oft drücken, bis sich die
Anzeige im Display nicht mehr ändert . Das Dis-
play zeigt jetzt die Betriebsart an (
ganz links) .
2) Die Taste  oder  so oft drücken, bis das
Display
3) Die Taste ENTER drücken . Das Display schaltet
auf oder
4) Mit der Taste  oder  zwischen weißen Licht-
blitzen (
Farben (
6.2 Synchrone Steuerung mehrerer
Scheinwerfer (Master-Slave-Modus)
Es lassen sich mehrere PARL-40DMX zusammen-
schließen . Das Hauptgerät (Master) kann dann alle
Nebengeräte (Slave) synchron steuern .
1) Die Scheinwerfer über die DMX-Anschlüsse mit-
einander zu einer Kette verbinden . Siehe dazu
Kapitel 6 .3 .1 „DMX-Anschluss", jedoch ohne
den Bedienschritt 1 zu beachten .
6
anzeigt .
um .
anzeigt .
um .
) und Lichtblitzen in wechselnden
) wählen .
2) Der erste Scheinwerfer der Kette [dessen Ein-
gang DMX IN (5) nicht angeschlossen ist] dient
als Hauptgerät und steuert die Nebengeräte . Die
Nebengeräte auf den Slave-Modus einstellen:
☞ Abb . 1
a) Die Taste MENU so oft drücken, bis sich die
Anzeige im Display nicht mehr ändert .
b) Die Taste  oder  so oft drücken, bis das
Display
c) Die Taste ENTER drücken . Das Display schal-
tet auf
6.3 Betrieb mit einem DMX-Steuergerät
Zur Bedienung über ein DMX-Lichtsteuergerät
(z . B . DMX-1440 oder DMX-510USB von IMG
STAGE LINE) verfügt der Scheinwerfer über acht
DMX-Steuerkanäle . Er lässt sich je nach Bedarf aber
auch über nur 6, 5, 4 oder 3 Kanäle steuern . DMX
ist die Abkürzung für Digital Multiplex und bedeu-
tet digitale Steuerung von mehreren DMX-Geräten
über eine gemeinsame Steuerleitung . Die Funk-
tionen der Kanäle und die DMX-Werte sind in der
Abb . 4 angegeben .

6.3.1 DMX-Anschluss

Für die DMX-Signalübertragung sollten spezielle
Kabel verwendet werden (z . B . Kabel der CD-
MXN-Serie von IMG STAGE LINE) . Bei Leitungslän-
gen ab 150 m oder bei der Steuerung von mehr als
32 Geräten über einen DMX-Ausgang wird grund-
☞
Abb . 1
sätzlich das Zwischenschalten eines DMX-Aufhol-
verstärkers empfohlen (z . B . SR-103DMX) .
1) Den Eingang DMX IN (5) mit dem DMX-Aus-
gang des Lichtsteuergerätes verbinden .
2) Den Ausgang DMX OUT (6) mit dem DMX-Ein-
gang des nächsten Scheinwerfers oder des
nächsten Lichteffektgerätes verbinden . Dessen
Ausgang wieder mit dem Eingang des nach-
folgenden DMX-Gerätes verbinden usw ., bis
alle DMX-gesteuerten Geräte in einer Kette
angeschlossen sind .
3) Um Störungen bei der Signalübertragung aus-
zuschließen, sollte bei langen Leitungen bzw .
bei einer Vielzahl von hintereinandergeschal-
teten Geräten der DMX-Ausgang des letzten
DMX-Gerätes der Kette mit einem 120-Ω-
Widerstand (> 0,3 W) ab geschlossen werden:
In die DMX-Ausgangsbuchse einen entspre-
chenden Abschlussstecker (z . B . DLT-123 von
IMG STAGE LINE) stecken .
anzeigt .
um .
