2.3 I Raccordements électriques
2.3.1 Tension et protection
• L'alimentation électrique du réchauffeur doit provenir d'un dispositif de protection et de sectionnement
(non fourni) en conformité avec les normes et réglementations en vigueur du pays,
• Les canalisations de raccordement électrique doivent être fixes,
• Utiliser le presse-étoupe pour le passage du câble d'alimentation dans l'appareil.
Protection électrique : par disjoncteur différentiel 30 mA (disjoncteur ou interrupteur) dédié
Variation de tension acceptable : ± 10% (pendant le fonctionnement)
2.3.2 Connexions
• Des bornes mal serrées peuvent provoquer un échauffement du bornier, et entraîne la
suppression de la garantie.
• L'appareil doit être raccordé impérativement à une prise de terre.
• Risque de choc électrique à l'intérieur de l'appareil.
• Seul un technicien qualifié et expérimenté est habilité à effectuer un câblage dans l'appareil.
• Si le câble d'alimentation est endommagé, il doit être remplacé par un technicien qualifié.
• Le câble électrique d'alimentation doit être isolé de tout élément tranchant ou chaud pouvant l'endommager,
ou pouvant l'écraser,
• Vérifier la bonne tenue du câble d'alimentation sur le bornier de raccordement.

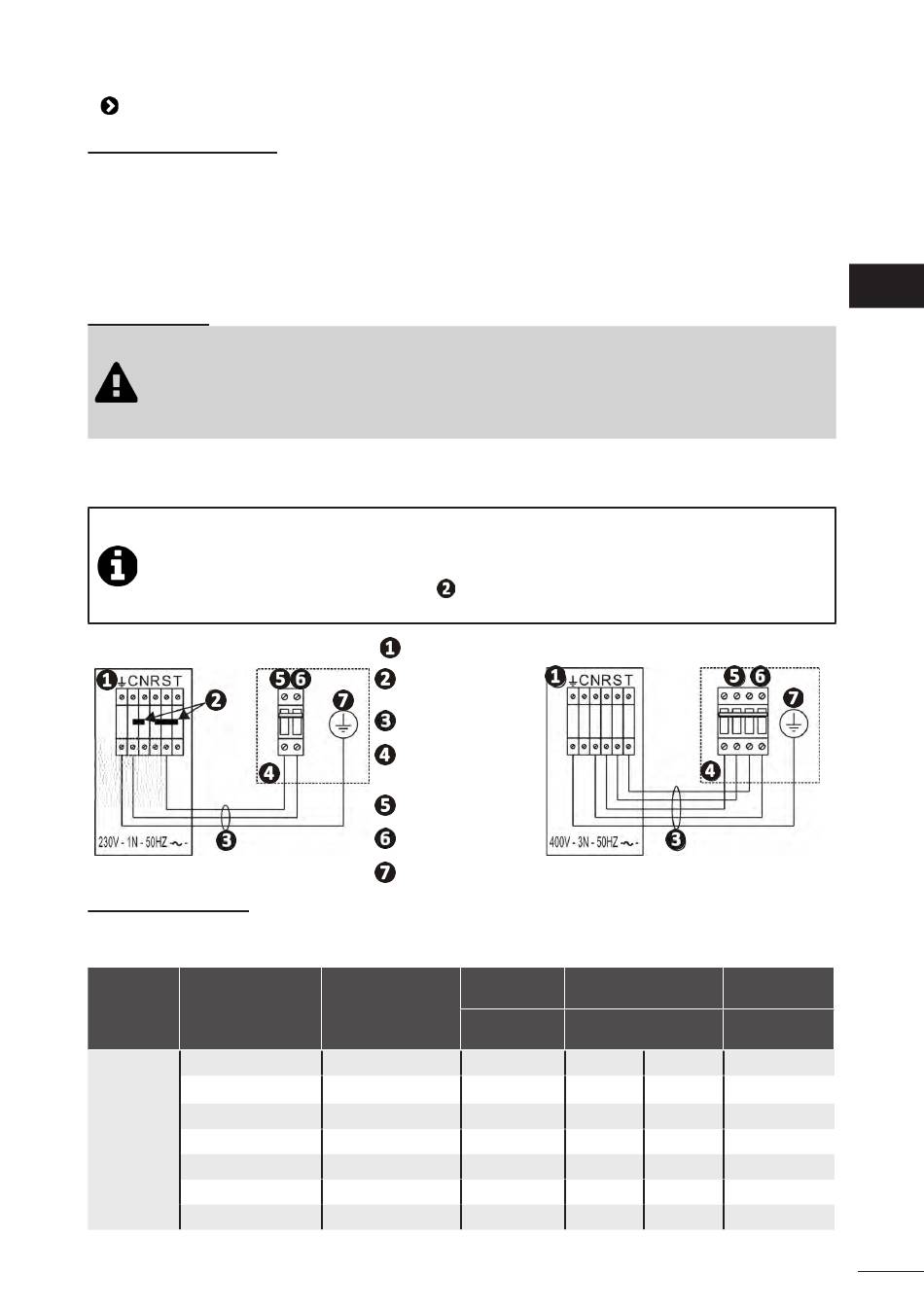

Les Red Line 12 kW sont câblés uniquement en triphasé.
Les Red Line 3, 6 et 9 kW sont pré-câblés pour être alimentés en monophasé au départ de l'usine.
Pour passer à une alimentation en triphasé :
-
Décoller l'étiquette du bornier,
-
Retirer les 2 étriers de pontage (
-
Recoller l'étiquette après l'avoir fait pivoter de 180° vis à vis de sa position d'origine.
Monophasé
2.3.3 Section de câbles
• Section câble d'alimentation : pour une longueur maximum de 20 mètres (base de calcul : 5A/mm²), doit
être vérifiée et adaptée selon les conditions d'installation.
Red Line
Tension
230V/1N/50Hz
3
400V/3N/50Hz
230V/1N/50Hz
6
400V/3N/50Hz
230V/1N/50Hz
9
400V/3N/50Hz
12
400V/3N/50Hz
),
: Bornier réchauffeur
: Etriers de pontage
: Câble d'alimentation
: Disjoncteur
différentiel 30mA
: Phase
: Neutre
: Terre
Intensité
Etriers
absorbée
de
Bornes
pontage
R-S-T
C-N
/
R-S-T
C-N
/
R-S-T
C-N
/
/
Triphasé
Section de câble
A
mm²
14
3x4
3G4
5
5x2,5
5G2,5
27
3x6
3G6
9
5x2,5
5G2,5
40
3x10
3G10
13
5x4
5G4
18
5x4
5G4
FR
Calibre de
protection
A
16
10
32
16
50
16
20
7
