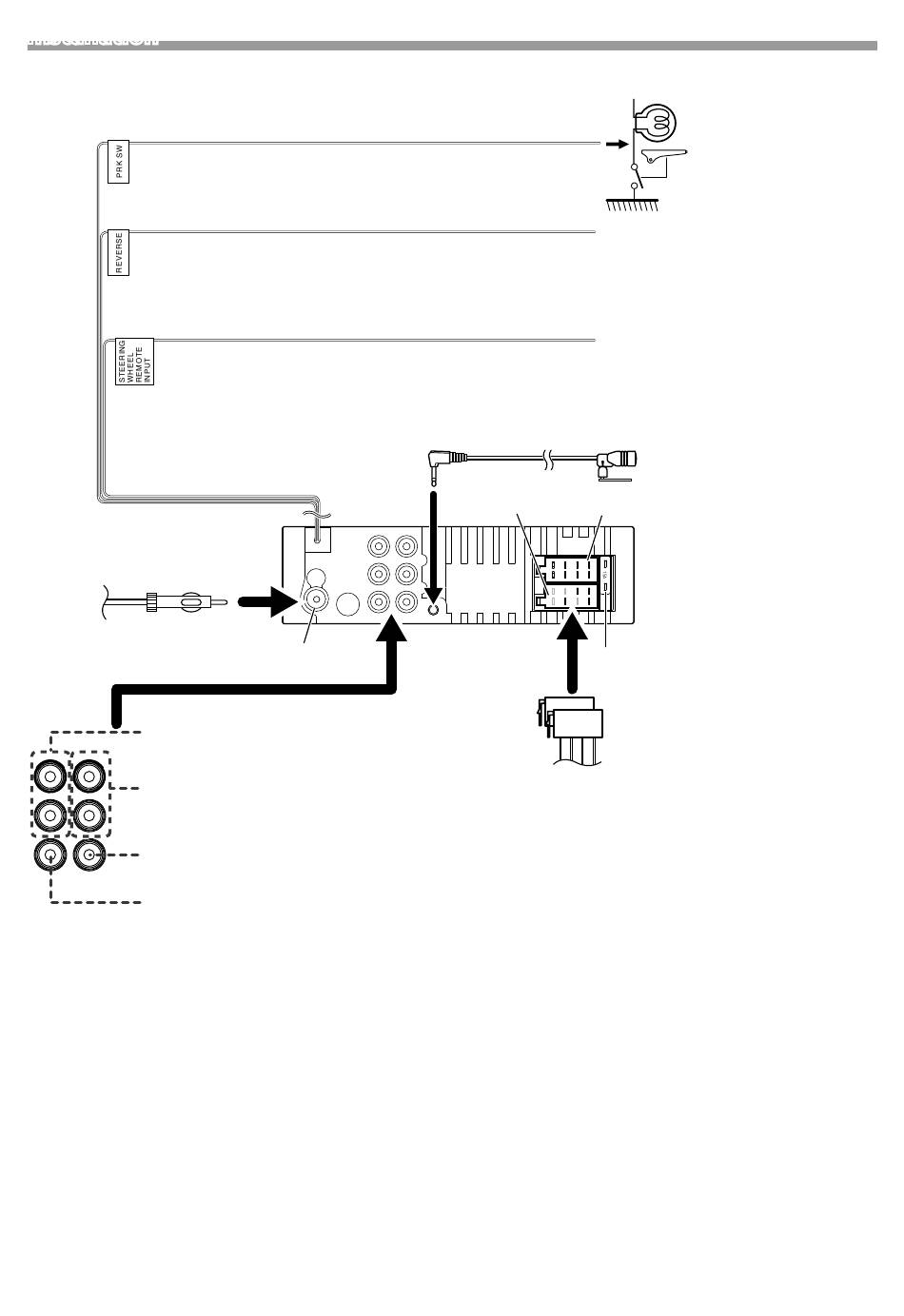

Installation
Vert clair (Câble du détecteur de stationnement)
Par mesure de sécurité, connectez le détecteur de
stationnement.
Violet/Blanc (Câble du détecteur de marche arrière)
Connexion au faisceau du feu de marche arrière du
véhicule lors de l'utilisation de la vue arrière de la caméra.
Bleu ciel/Jaune (Câble de la télécommande au volant)
Vers la télécommande au volant
Pour utiliser la fonction de télécommande au volant, vous avez besoin d'un
adaptateur de télécommande spécial (non fourni) qui correspond à votre
véhicule.
Antenne FM/AM
Entrée de l'antenne FM/AM
Préamplification audio arrière
(Gauche : blanc, Droite : rouge)
Préamplification audio avant
(Gauche : blanc, Droite : rouge)
Préamplification du caisson de basses
(bleu)
Entrée de la caméra vue arrière
(jaune)
Connecteur A
Connecteur B
1 3 5 7
2 4 6 8
1 3 5 7
2 4 6 8
Fusible (15 A)
Accessoire 7
Accessoire 6
Connexion au
commutateur de
détection du frein à
main.
Accessoire 5:
microphone Bluetooth
