LED Octostrip Set MKII 100 cm
Le LED Octostrip Set MKII 100 cm peut être utilisé avec une console d'éclairage en mode contrôle ou
sans console en mode autonome.

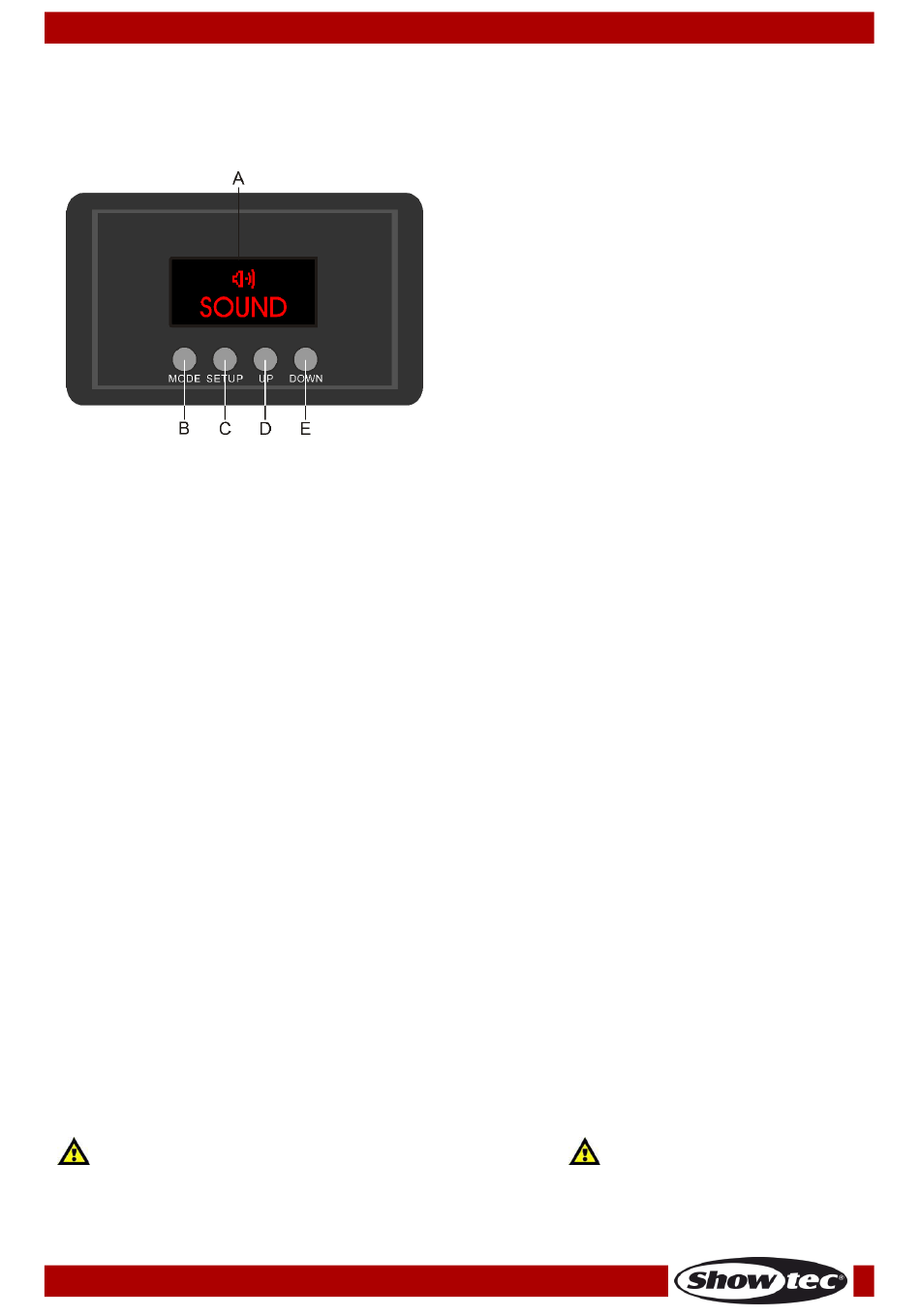

Panneau de contrôle
Mode de contrôle
Les appareils sont reliés individuellement sur un câble de transmission de données et connectés à la
console de contrôle
Les appareils répondent au signal DMX de la console de contrôle. (Si vous avez sélectionné et
sauvegardé une adresse DMX, la console de contrôle l'affiche automatiquement la fois suivante).
Adressage DMX
Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner les adresses DMX du
projecteur. Il s'agit du premier canal avec lequel l'Octostrip répond à la console de contrôle.
Si vous utilisez la console, retenez que l'appareil est doté de 208 canaux.
Si vous utilisez plusieurs Octostrip, assurez-vous de définir correctement l'adressage DMX.
Ainsi, l'adresse DMX du premier Octostrip devrait être 1 (001) ; celle du second Octostrip devrait être
1 + 208 = 209 (209). L'adresse DMX du troisième Octostrip devrait être209 + 208 = 417 (417), etc. Assurez-
vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque Octostrip
correctement. Si au moins deux Octostrip partagent une même adresse, ils fonctionnent de la même
manière.
Remarque : il est également possible de connecter plusieurs appareils au moyen d'ArtNet. Veuillez
consulter la page 16 pour de plus amples informations.
Contrôle :
après avoir défini les adresses de tous les Octostrip, vous pouvez commencer à les faire fonctionner par
le biais de vos consoles d'éclairage.
Remarque : une fois allumé, l'Octostrip détecte automatiquement si des données DMX 512 sont reçues
ou non.
Si l'entrée DMX ne reçoit aucune donnée, la « LED » située sur le panneau de contrôle ne clignote pas.
Le problème peut être lié au fait que :
●
Le câble XLR venant du contrôleur n'est pas connecté à l'entrée du LED Octostrip MKII de 100 cm.
●
Le contrôleur n'est pas branché ou est défectueux, le câble ou la console est défectueux ou les
câbles de signaux sont permutés dans la prise entrante.
Remarque : il faut installer une fiche XLR (120 ohms) dans le dernier appareil afin d'assurer une
transmission correcte sur la ligne de transmission de données DMX.
L'écran s'éteint au bout de 60 secondes
Si vous n'appuyez sur aucun bouton pendant 60 secondes, l'affichage s'éteindra.
Pour allumer l'affichage, appuyez sur le bouton MODE, SETUP, UP ou DOWN.
Une fois que vous avez appuyé sur ce bouton, l'écran s'allume.
Code commande : 42232
A) Écran LCD
B)
Bouton MODE
C) Bouton SETUP
D) Bouton UP
E)
Bouton DOWN
19
Schéma 8
