POW50R-POW100R -
5-3 : Utilisation d'un PILOT TOUCH comme commande DMX

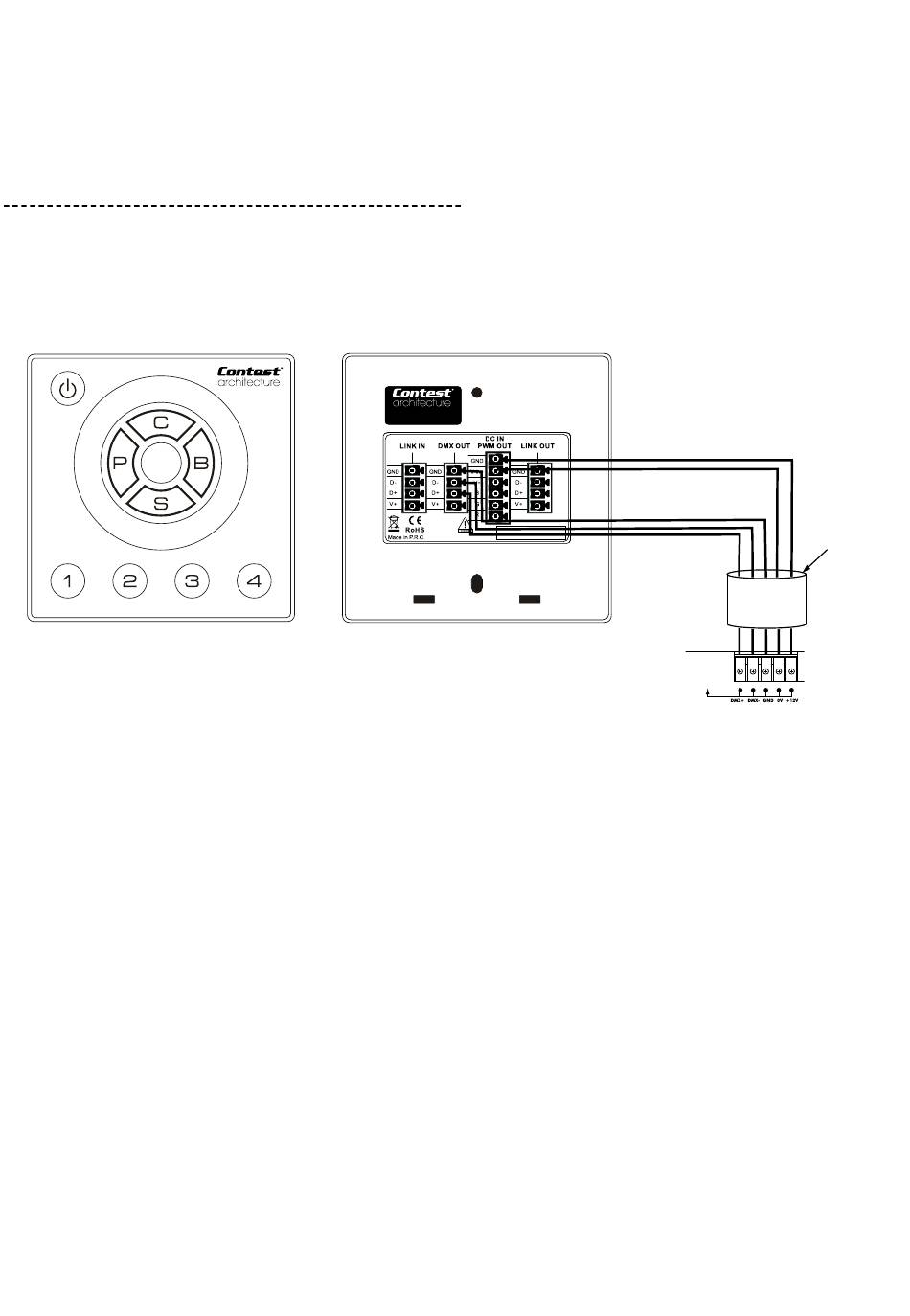

Le schéma ci-dessous illustre l'utilisation d'un PILOT TOUCH comme commande DMX.
Note : Un câble réseau CAT5e-100 comporte 8 conducteurs, dans le cadre de l'utilisation avec le système POW100R/
PILOT TOUCH, trois conducteurs ne seront pas utilisés. Coupez les conducteurs non utilisés pour éviter qu'ils ne provo-
quent des courts circuits.
Boîtiers de contrôle et d'alimentation avec télécommande pour projecteurs à LEDs RVB
9809-PILOT-touch
DC12-24
DC 12-24 V 6A max
DC12-24
DC12-24
DC12-24
DC12-24
SN :
2A/Ch - 6A total max.
0V
+12V
GND
DATA-
DATA+
POW100R
CABLE
CAT5e
Page 9
