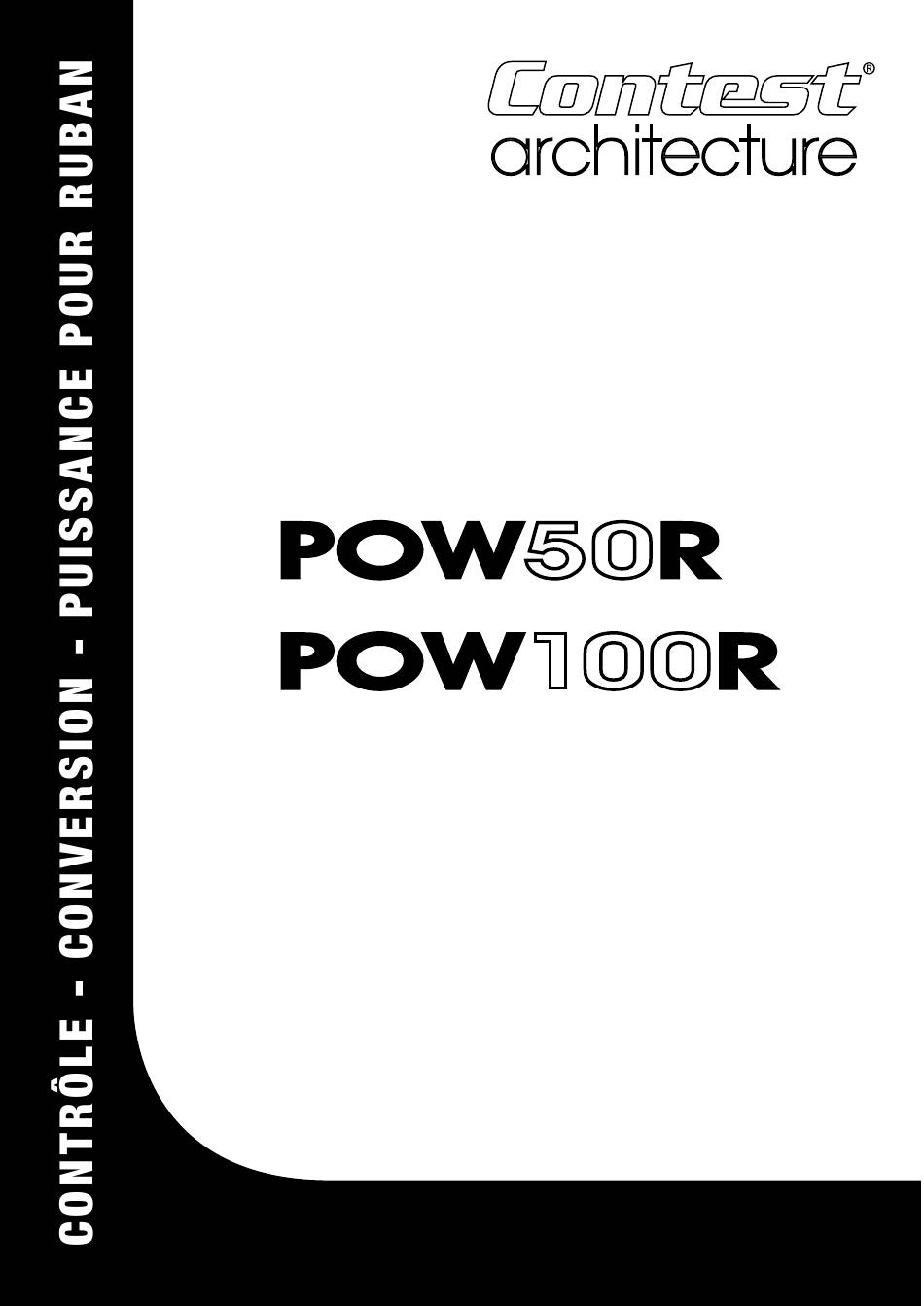

- Page 1 GUIDE DE L’UTILISATEUR 9784-9785 - Version 2 Sept 2011...
-
Page 2: Instructions De Sécurité
POW50R-POW100R - Boîtiers de contrôle et d’alimentation avec télécommande pour ruban à LEDs RVB 1 - Instructions de sécurité Symboles utilisés Le symbole CAUTION signale un risque de Le symbole IMPORTANT signale une dégradation du produit. recommandation d'utilisation importante. Le symbole WARNING signale un risque d'atteinte à... - Page 3 POW50R-POW100R - Boîtiers de contrôle et d’alimentation avec télécommande pour ruban à LEDs RVB Instructions et recommandations 1 - Lisez les instructions : Il est conseillé de bien lire 10 - Alimentation électrique : Ce produit fonctionne toutes les instructions d’utilisation et de fonctionnement seulement sur le voltage indiqué...

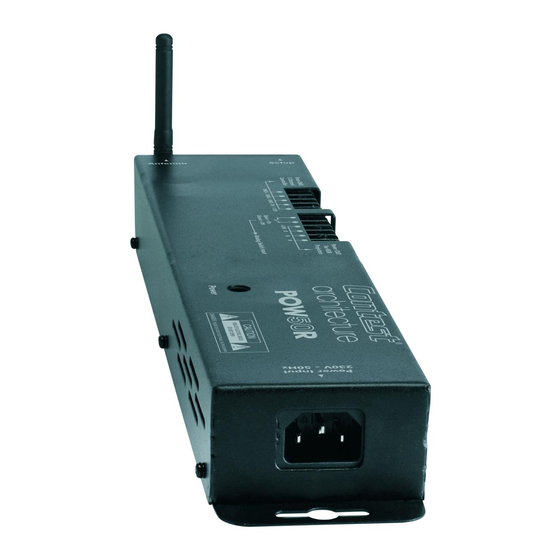

- Page 4 Boîtiers de contrôle et d’alimentation avec télécommande pour ruban à LEDs RVB 3 - DESCRIPTION Les boîtiers POW50R et POW100R sont des boîtiers qui permetent d’alimenter, de contrôler et de convertir un signal pour piloter des rubans à LEDs. Le POW50R dispose d’une puissance de 50 W, le POW100R d’une puissance de 100 W.
- Page 5 POW50R-POW100R - Boîtiers de contrôle et d’alimentation avec télécommande pour ruban à LEDs RVB 1 - Voyant d’émission : S’allume lorsque la télécommande envoi une information 2 - Stand By : Permet d’allumer ou éteindre le contrôleur 3 - Couleurs : Accès direct à...
-
Page 6: Fonctionnement
- Vous ne pouvez assigner qu’une commande à un boîtier. - Vous pouvez assigner plusieurs boîtiers à une même télécommande. 5 - CHARTE DMX Le POW50R et le POW100R sont paramétrés sur 4 canaux DMX dont le tableau ci-dessous vous donne les différentes valeurs : CANAL 1... -
Page 7: Raccordement Des Éléments Entre-Eux
POW50R / POW100R Note : La puissance maximale du POW50R est de 50W celle du POW100R est de 100W. Vous pouvez donc utiliser un câble quatre conducteurs de type RGBB-100 pour relier le ruban au boîtier. L’interrupteur peut être un simple interrupteur classique du commerce que vous reliez au boîtier avec un câble deux conducteurs de 0,5 mm²... - Page 8 électrique standard et il permet de piloter les boîtiers de puissance de type POWTAPE, POW50R et POW100R. Le raccordement entre le CTLTAPE et le POW50R ou POW100R s’effectue grâce à du câble 5 ième catégorie (câble réseau) de type CAT5e-100.
- Page 9 7-2 - Adressage DMX L’adresse DMX de votre POW50R ou POW100R est fixée d’usine à 1 il n’est pas possible d’en changer. Le boîtier utilise 4 canaux DMX, il faut donc assigner le prochain appareil DMX de la chaîne à partir du canal 5 pour une indépendance totale.
-
Page 10: Caractéristiques Techniques
1 - Télécommande HF fournie : - Accès aux couleurs de base et aux 3 programmes internes - Fonction On/Off - Possibilité de gérer plusieurs POW50R avec une seule télécommande 2 - DMX : - Entrée DMX sur bornier - Pas de sortie DMX - Assignation forcée en adresse 1... - Page 11 POW50R-POW100R - Boîtiers de contrôle et d’alimentation avec télécommande pour ruban à LEDs RVB POW100R CARACTERISTIQUES GENERALES : • Compatible avec les rubans tricolores et monochromes : - Sortie RGB pour rubans tricolores - Sortie 3 canaux pour rubans monochromes •...
- Page 12 La société CONTEST-ARCHITECTURE® apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel. Pour bénéficier des dernières informations et mises à...
