POW50R-POW100R -
3 - DESCRIPTION
Les boîtiers POW50R et POW100R sont des boîtiers qui permetent d'alimenter, de contrôler et de
convertir un signal pour piloter des rubans à LEDs.
Le POW50R dispose d'une puissance de 50 W, le POW100R d'une puissance de 100 W.
5
4
5
4
1

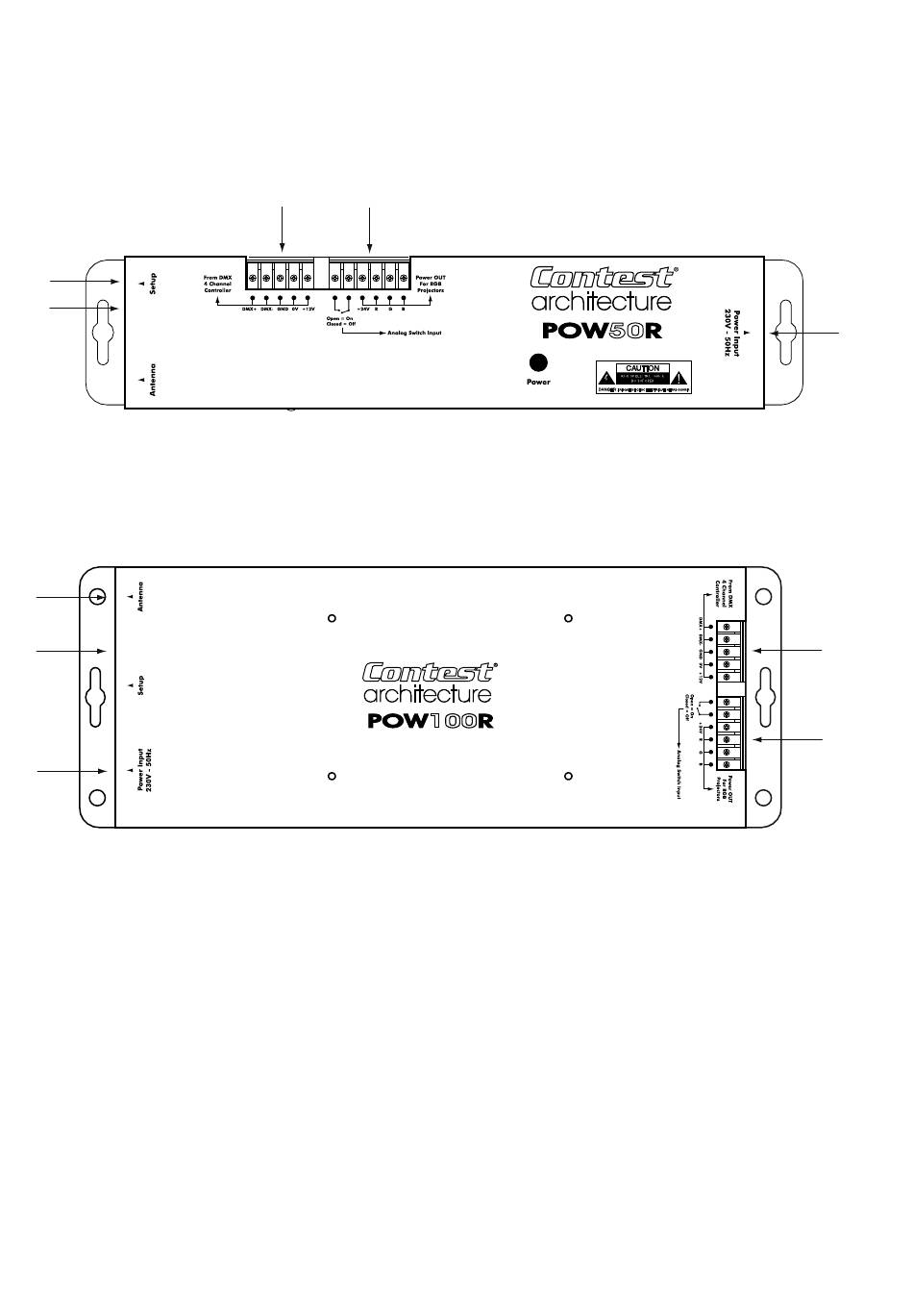

1 - Entrée alimentation
Raccordez ici le câble d'alimentation secteur fourni.
La tension d'alimentation est : 230V - 50Hz
2 - Bornier de connection du ruban
Ce bornier permet de raccorder le ruban.
Reportez vous au chapitre «Raccordements» pour
plus de détails.
Ce connecteur permet aussi de raccorder un
interrupteur pour la mise sous tension du boîtier.
Attention à bien respecter la limite de puissance du
boîtier qui doit toujours être supérieure à celle du
ruban qu'il alimente.
3 - Bornier de connection DMX in
Ce bornier permet de raccorder en entrée un
contrôleur DMX par exemple le CTLTAPE.
Reportez vous au chapitre «Raccordements» pour
plus de détails.
Page 4
Boîtiers de contrôle et d'alimentation avec télécommande pour ruban à LEDs RVB
3
2
A noter que l'adresse est fixée à 1 et que le boîtier
utilise 4 canaux selon la charte page 6.
Voir l'annexe 7-1 pour la liaison dans une chaîne
DMX.
4 - LED
Clignote quand un signal de la télécommande est
détecté.
5 - Bouton SETUP
Ce bouton permet d'assigner la télécommande au
boîtier.
1
3
2
