POW50R-POW100R -

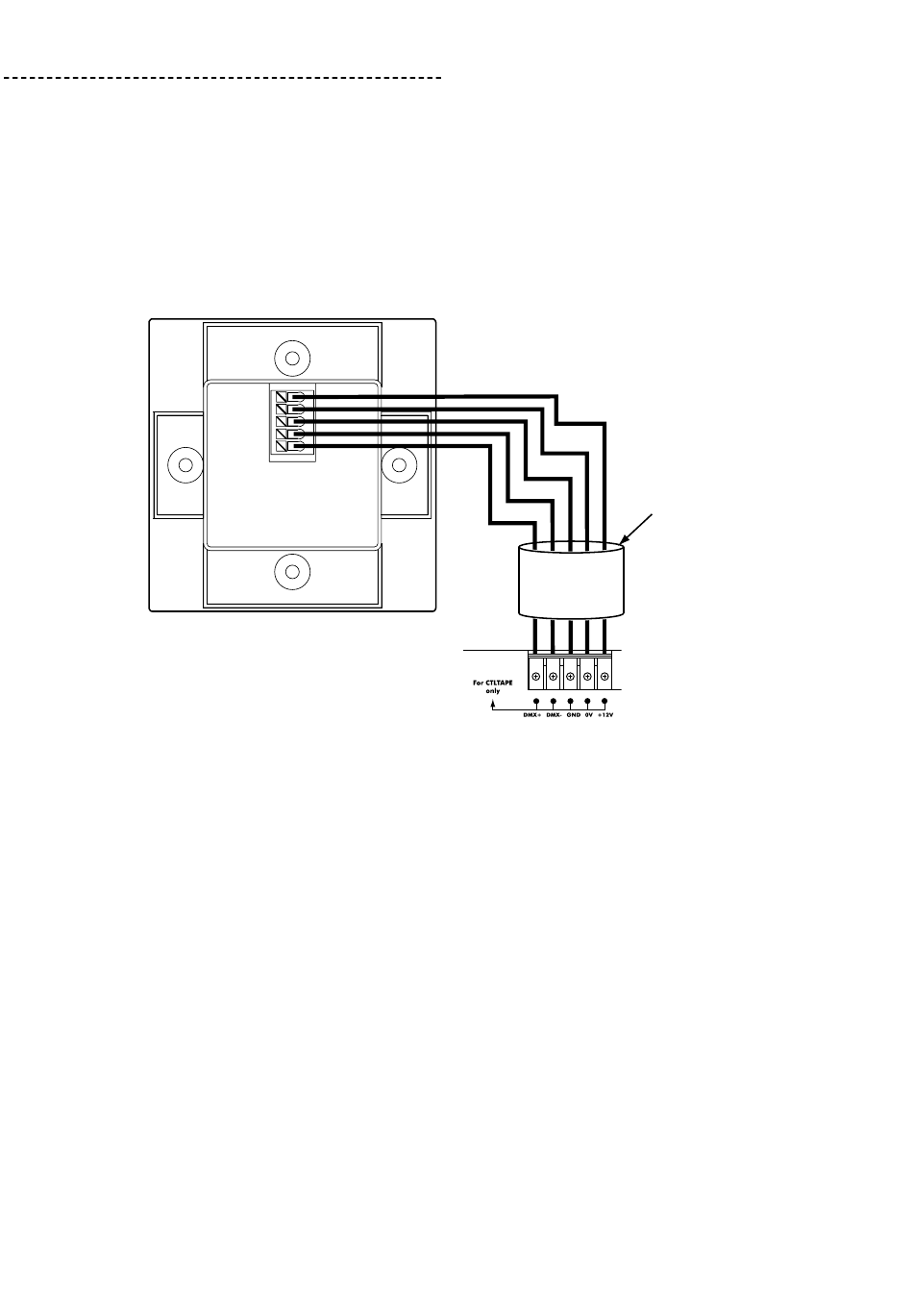

6-2 : Raccordement du CTLTAPE sur le POW100R
Le CTLTAPE est un boîtier de commande DMX mural. Sa mise en oeuvre s'effectue comme un équipe-
ment électrique standard et il permet de piloter les boîtiers de puissance de type POWTAPE, POW50R et
POW100R.
Le raccordement entre le CTLTAPE et le POW50R ou POW100R s'effectue grâce à du câble 5 ième catégorie
(câble réseau) de type CAT5e-100.
Note : Un câble réseau CAT5e-100 comporte 8 conducteurs, dans le cadre de l'utilisation avec le système
POW50R ou POW100R/CTLTAPE, trois conducteurs ne seront pas utilisés. Coupez les conducteurs non
utilisés pour éviter qu'ils ne provoquent des courts circuits.
Page 8
Boîtiers de contrôle et d'alimentation avec télécommande pour ruban à LEDs RVB
CTLTAPE
+12V
0V
GND
DATA-
DATA+
+12V
0V
GND
DATA-
DATA+
POW50R / POW100R
CABLE
CAT5e
