POW50R-POW100R -

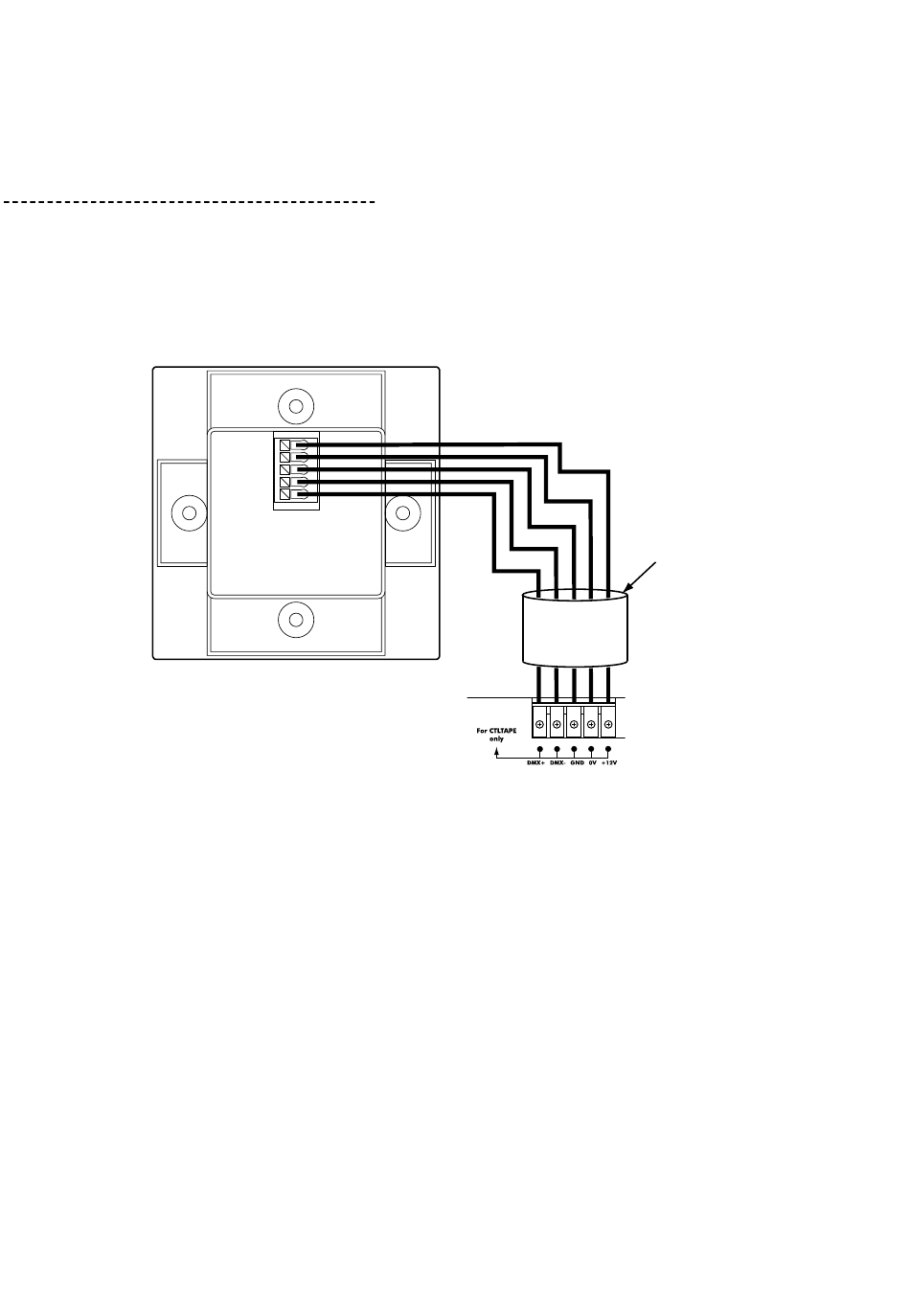

5-2 : Raccordement du CTLTAPE sur le POW100R
Le CTLTAPE est un boîtier de commande DMX mural. Sa mise en oeuvre s'effectue comme un équipement électrique
standard et il permet de piloter les boîtiers de puissance de type POWTAPE, POW50R et POW100R.
Le raccordement entre le CTLTAPE et le POWT100R s'effectue grâce à du câble 5 ième catégorie (câble réseau) de type
CAT5e-100.
Note : Un câble réseau CAT5e-100 comporte 8 conducteurs, dans le cadre de l'utilisation avec le système POW100R/
CTLTAPE, trois conducteurs ne seront pas utilisés. Coupez les conducteurs non utilisés pour éviter qu'ils ne provoquent
des courts circuits.
Page 8
Boîtiers de contrôle et d'alimentation avec télécommande pour projecteurs à LEDs RVB
CTLTAPE
+12V
0V
GND
DATA-
DATA+
+12V
0V
GND
CABLE
DATA-
DATA+
CAT5e
POW100R
COLO
